Motorola Moto X 2nd Generation riparazione solo vetro, only glass replacement Replacement

vetro rotto ma touch screen e display funzionante

rimuovere lo sportello della sim

utilizzare l'isesamo solo per sollevare una piccola parte dal basso. poi proseguire con una tessera tipo carta di credito per sollevare la back cover.

è stata incollata con dell'adesivo 3m molto resistente su tutta la superficie.

Attenzione!! partire dal basso verso l'alto , il rischio di rovinare qualcosa sotto è molto alto.

una volta rimossa ecco il risultato

attenzione a come si inserisce la tessera per rimuovere l'adesivo, nel sollevare ho piegato il flex dell'accensione, fortunamente ho piegato una parte di circuito che non serve e le funzionalità dei tasti non le ho perse.

non sapendo come si smontava ho anche rotto l'antenna nfc sottostante. nulla di grave ma evitabile partendo dal basso verso l'alto nello scollare la back cover

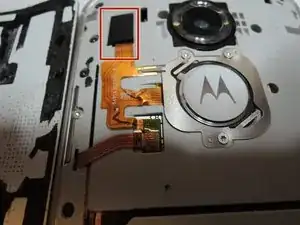

rimuovere questi due tappi di gomma

rimuovere il flex della batteria con una leva di plastica

rimuovere il flex che entra nella scocca

sollevare la linguetta e estrarre il flex che porta ai tasti

rimuovere la vite dei tasti

togliere supporto e estrarre i tasti

rimuovere le 18 viti t3 nere dal telaio. Non avendo una t3 , ho preso una t4 e con una limetta delle unghie ho limato i dentini fino a farla diventare t3

rimuovere le 3 viti argento dal logo motorola

fare scattare indietro le levette e sollevare il telaio dal display

scolleggare i flex dalla scheda madre e fare scattare le linguette x sollevare la scheda madre

rimuovere delicatamente la scheda madre

rimuovere filtri audio e conservare( simbolo quadrato)

rimuovere carter aprendo le 4 linguette ( non sono segnate tutto nell'immagine)

scollare il vetro dal telaietto bianco.

Attenzione! la colla con cui è attaccato non reagisce al calore, io ho scaldato troppo e ho macchiato il display con un alone giallo

con molta pazienza e aiutarsi con isesamo staccare piano a piano

con del filo di molibdeno e un riscaldatore( tipo fornello da campeggio scaldare max 90 gradi verificando con termometro ad infrarossi e scollare lentamente in vetro dal display

pulire con debonder la colla rimasta dal display

vedete una macchia gialla in alto a sx del display? ho scaldato troppo, non influisce sul funzionamento ma a schermo nero la macchia si vede

verificare funzionamento display

posizionare su telaio il display e incollare il vetro al display. utilizzare fornello uv per fissare la colla senza bolle d'aria
