Introduzione
Se si desidera accedere a componenti interni come la pompa o il riscaldatore, è necessario aprire la macchina. In questa guida vi mostriamo come fare.
-
-
Rimuovere tutti gli accessori come il serbatoio dell'acqua, il contenitore dei fondi, il gruppo infusore, il vassoio raccogli gocce.
-
Rimuovete tutti i chicchi di caffè.
-
-
-

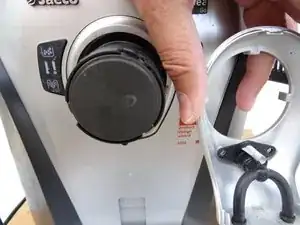

Tirare la manopola della valvola del vapore verso l'alto e verso l'esterno.
-
Estrarre l'anello di apertura attorno alla manopola.
-
-
-
Allenta il coperchio dell'erogatore del caffè. Sollevalo dal basso verso l'alto. Ricordati di utilizzare solo strumenti di plastica per fare leva.
-
-
-
Svita le due viti Torx T10 sull'erogatore del caffè.
-
Estrai l'erogatore caffè insieme al coperchio posteriore.
-
-
-
Svita la vite Torx T10 sul contenitore dei chicchi.
-
Estrai il contenitore dei chicchi e mettilo da parte.
-
-
-
Fai scorrere il portabicchieri fino in fondo.
-
Inizia staccando la parte sagomata nella giuntura posteriore, i perni si staccheranno uno alla volta con un forte crack.
-
Per far scorrere il coperchio sopra la manopola della valvola del vapore bisogna fare un po' di forza.
-
Il contatto magnetico bianco (contatto Reed) per il coperchio del contenitore dei chicchi si trova sotto il contenitore dei chicchi. Sollevalo e lascialo cadere attraverso l'apertura della modanatura.
-
Solleva il coperchio e mettilo da parte.
-
-
-
I due pannelli laterali sono fissati con delle viti Torx T10, svitatele in quest'ordine:
-
La vite superiore
-
L'altra vite superiore
-
Le quattro viti sulle parte anteriore
-
-
-
Rimuovere le due viti sul lato del serbatoio dell'acqua.
-
I pannelli laterali sono duri da rimuovere. Inizia a smontarli partendo dalla giuntura posteriore.
-
Fai leva tra i due pannelli laterali con uno strumento di plastica. Fai attenzione alla presa per il cavo della corrente.
-
Per rimontare il dispositivo esegui i passaggi in ordine inverso.
