Asus ZenFone 2 Laser ZE550KL Display Replacement

Scritto Da: gwsLabs
  • Commenti: 1
Asus ZenFone 2 Laser ZE550KL Display Replacement

Difficoltà

Moderato

Passi

13

Tempo Necessario

2 ore

Introduzione

Delinea ciò che stai per insegnare a fare.

  1. rpvPXATn3sISmleB

    • Rimuovere la cover posteriore

    • scollegare la batteria

    • rimuovere sim card e microSD

  2. vHhJBgM2AYcPYmtS

    • svitare le 15 viti

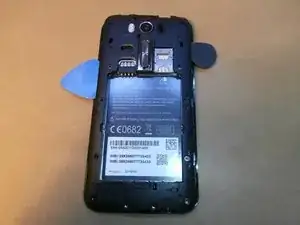

  3. oCCDEbXFAopKhfyG
    oCCDEbXFAopKhfyG
    GDSfCtUbuxelYBpu

    • rimuovere la protezione in plastica con dei plettri facendo attenzione a non rompere i gancini che la tengono in posizione

  4. DGFjM3jAwHHCp4PI
    DGFjM3jAwHHCp4PI
    4xceftevWBT2bxbR
    YDfGwqsQ2KuV1FiU

    • scollegare i due flat sollevando il fermo bianco

    • scollegare la fotocamera

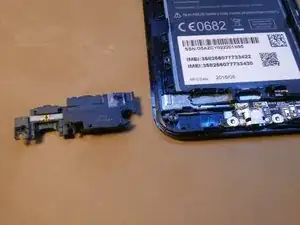

  5. nQXv2F2sbJQcBRhE
    nQXv2F2sbJQcBRhE
    6wnlreddVqkjnHDu

    • con l'aiuto di uno spudger rimuovere l'altoparlante posteriore

  6. uW5ey1cxKNEPPfqc
    uW5ey1cxKNEPPfqc
    aDhbjJDmS3oTOhPO
    nWItyDdTHQBvGqTB

    • partendo dal basso sollevare la scheda madre

  7. wGfIAxnWOct2DYKw
    wGfIAxnWOct2DYKw
    joeuirwcxRbGHW1J
    5fIxkRvilWBej53W

    • Logic board

  8. yXCvesTNynkVOECf
    yXCvesTNynkVOECf
    B4vUTHbqHoolIT5T
    MBuTD2YRTD4FQtVK

    • scollare il driver del touchscreen per poter rimuovere lo schermo

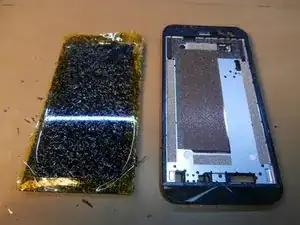

  9. UsOTZcjvK2RjKrCE
    UsOTZcjvK2RjKrCE
    NQT5Zh2xiixGBO1s
    mPhX5pKPIEWHnR3d

    • con l'aiuto di un phon ad aria calda o un iOpener rimuovere lo schermo dal frame del telefono

  10. rodDeelRn2ITGsLV
    rodDeelRn2ITGsLV
    hpt1JVvNjQBegIkV
    v4Z1Gase6IF3XcDD

    • Rimuovere i residui di colla sul perimetro del frame

    • incollare il flat del display in posizione

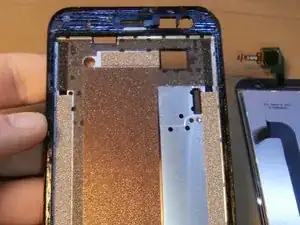

  11. GnYdKLZK4FF5bKcw
    GnYdKLZK4FF5bKcw
    LGVRad54cmVovIBj
    UhbAjMZmLUmsshun

    • applicare il biadesivo al frame

  12. keT1aDl1YICM1Ast
    keT1aDl1YICM1Ast
    uVuVWiPIOOErAqRd
    tBRJgDDvJ2q4JQFI

    • Prima di installare il nuovo schermo riposizionare la guarnizione antipolvere della fotocamera anteriore

    • Inserire il nuovo schermo in posizione facendo passare i flat nelle apposite scanalature

  13. X1sOPLIBlnIY6k2V
    X1sOPLIBlnIY6k2V
    gZMQElYGamfgZLr3
    MrTpnn6abem2xZHO

    • Rimontare la scheda logica

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Autore

gwsLabs

Membro da: 23/12/16

457 Reputazione

Un commento

Just had my cracked LCD replaced. Everything was working fine before the replacement but after that, a third of a centimeter and all the subkeys (Back, Home, Recent keys) we rented working. The tech tried to checkout the fitting but it still didn't work. Had to install an assistive key app to be able to use the phone. He told me to go back on Thursday to replace the LCD with a different one cuz this last unit they had might be defective. Could it be a screen seating problem or an issue related to glue remnants or excess adhesive?

CJ Ogasawara -
