Introduzione
Questa guida mostra come rimuovere un connettore RJ-45|RJ45 danneggiato da un cavo Ethernet e i passaggi per sostituirlo con uno nuovo usando lo standard T568B. Questo richiede un taglia fili/spela fili/crimpatrice e un connettore RJ-45|RJ45
Ricambi
-
-
Per prima cosa, vediamo quale parte dello strumento fa cosa.
-
Una parte dello strumento è usata per spelare i fili. La puoi trovare notando che ha due lame, una su ogni lato, come mostrato nella prima immagine.
-
L'altra parte è usata per tagliare i fili. La puoi trovare notando che da una parte c'è una lama, mentre l'altra è piatta, come mostrato nella seconda immagine.
-
-
-
Posiziona il cavo sulla lama del taglia fili.
-
Schiaccia i manici dello strumento uno contro l'altro fino a tagliare il cavo.
-
-
-
Posiziona circa 6 mm del cavo nella parte spela fili dello strumento.
-
Schiaccia i manici dello strumento uno contro l'altro fino a che lo strumento scatta, quindi lasciali.
-
Tira la copertura del cavo da spelare con le dita.
-
Quando hai completato questo passaggio, il cavo dovrebbe essere come mostrato nella seconda immagine.
-
Se hai un cavo schermato come un Cat.5e potresti seguire questa guida per spellarlo
-
-
-
Sistema i cavi in ordine come nel diagramma.
-
Usa le dita per tirare i cavi e tenerli in ordine.
-
-
-
Inserisci i fili nella parte del taglia cavi.
-
Taglia i fili all'estremità tutti alla stessa lunghezza, tenendoli uniti
-
-
-
Tieni questi fili vicini insieme nell'ordine mostrato nel passo precedente e spingili nel connettore RJ-45, con il gancio del connettore rivolto verso il basso e il filo Arancione/Bianco a sinistra.
-
Spingi i cavi fino in fondo al connettore assicurando che ogni cavo entri nel rispettivo alloggio nel connettore.
-

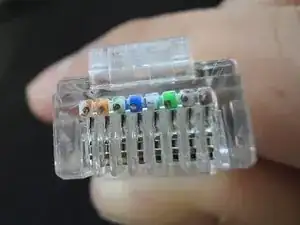

Se osservi il connettore da sopra dovresti vedere le punte dei fili contro il fondo del connettore, come mostrato nella seconda immagine.
-
-
-
Posiziona l' RJ-45 nella crimpatrice alla fine dello strumento. Spingilo fino in fondo. Dovrebbe entrare precisamente nello strumento. Non puoi spingerlo troppo a fondo.
-
Schiaccia i manici dello strumento uno contro l'altro fino a che lo strumento scatta, quindi lasciali.
-
Hai sostituito il connettore RJ-45: prova la riparazione usando un tester per cavi. Se non funziona, puoi sempre seguire ancora i passaggi in questa guida per riprovare.
