The rotary encoder is located under the large selection knob that allows you to change stories.

Occasionally, it may become unsoldered from the circuit board, or one or more of its pins may break.

Should replacement be necessary, the RM3HAF-10 component appears to be 100% identical. The ERD110RS is compatible, but will require a bit of fiddling to bend the tabs to the correct / same height.

  1. EuGnOMhIXn1dWHGJ
    • Remove the 4 Torx 6 screws located at the back of the device.

    • Since the screws are housed at the bottom of a hole, you will need a particularly long bit or even better, a screwdriver.

  2. FtXgfvg3PcfEYCpA
    FtXgfvg3PcfEYCpA
    lTlCD3ADrZdfwy3X
    trwqrROtP1fXqE2y
    • Separate the two parts of the box, taking care to open the box well from the top, so that you end up with the contents of the box still in place in each of the halves.

  3. TJkivxbInAtYYAPv
    TJkivxbInAtYYAPv
    YmyIjUm1o3xZPMdC
    • Remove the battery from its housing.

  4. ZAMB1DLv3U2LVDc5
    ZAMB1DLv3U2LVDc5
    U1ZPeoW2FPHnP2pQ
    • The connector needs to be removed very gently.

    • Depending on the connector, some force may be required.

  5. C6DeMtM52eGl2nbn
    C6DeMtM52eGl2nbn
    sAHBdBAFnKuTKMue
    TCtxYxvbYfkXBPwU

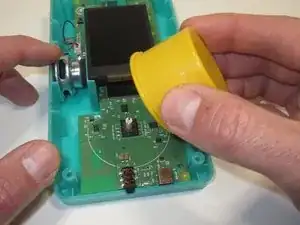

    • Remove the selection knob by pulling it upwards.

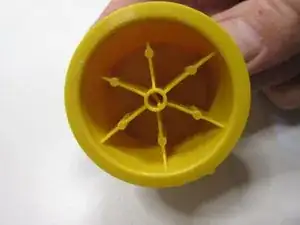

    • For reassembly, there's a small pin on one side of the knob axis which must match that of the component on the PCB.

  6. OgLwGPRHQZUcwLRP
    OgLwGPRHQZUcwLRP
    hrCI2m1IKetjjJx1
    • Lift the screen to reach the connector.

  7. 1OLHWSQVOdsqQuLl
    1OLHWSQVOdsqQuLl
    MTJXWIgNDUAyV1m6
    IU6tqVjJJoSFft4X
    • Unplug the screen by opening the connector and sliding the ribbon cable out.

    • To open the connector, slide it to the left.

    • If the ribbon cable doesn't come out of the connector freely, there's no need to force it - it's just that the connector isn't open enough.

  8. qqD1vxunQwWypyAn
    qqD1vxunQwWypyAn
    H65HgZUSRhngEefq

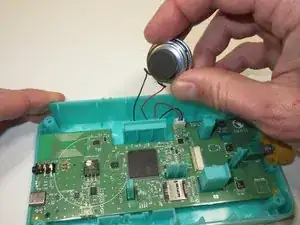

    • Remove the speaker from its housing.

  9. 6Xhclny2U1gChOsJ
    6Xhclny2U1gChOsJ
    HsB3XfOeuiWnQbNd
    X2vWO4YOkBcUSBjc

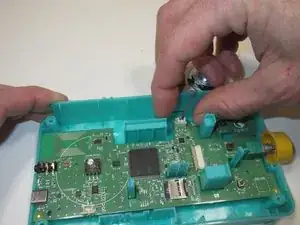

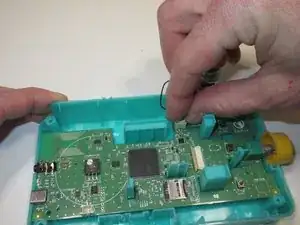

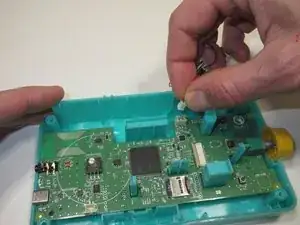

    • The connector just needs to be carefully removed.

    • Depending on the connector, a certain amount of force may be required.

  10. 3qfQ34WAaokhmUVT
    3qfQ34WAaokhmUVT
    tOw2NLsFPFlQabON
    • Remove the volume dial by pulling it out.

    • The knob has a latch, which must be returned to its original position when reassembling.

  11. pFRKadgbLO1J2STV
    pFRKadgbLO1J2STV
    cM3gwBMUyvGxhKF2
    • The circuit board is easy to remove from the case, as there are no screws to hold it in place.

  12. Og6TWP2sWsQ14pEC
    Og6TWP2sWsQ14pEC
    4C3DZB4HiNrrWW5D
    mCKBOsQqAijK2liq

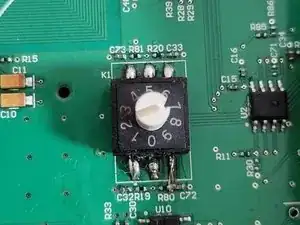

    • Reposition the encoder and re-solder each of the pins.

    • It's not always easy to do, and you need to be very careful with the small resistors and capacitors around them, so as not to move or burn them.

    • Make sure the component is correctly oriented, and do not reassemble it upside down; 0 must face the battery connector.

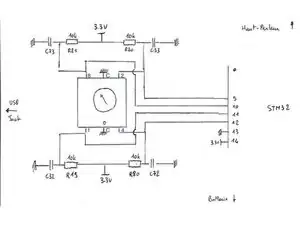

    • If you use another compatible replacement component, pin details are shown in the last image.

    Bonjour,

    Peut-on avoir la référence de l’encodeur ? Où peut-on le trouver ?

    Merci beaucoup

    Martine

    Martine Benoliel -

    Bonjour,

    Je n'ai pas de référence officielle. Mais c'est un encodeur "classique" à 10 positions à souder en surface. La référence RM3HAF-10 que l'on trouve sur Aliexpress semble correspondre.

    Benoît

    Benoit74 -

    Bonjour,

    Y a t il un sens ? Parce que je l'ai monté dans l'autre sens ça fonctionne mais ça ne répond pas parfaitement pour autant... Ayant une piste abimé j'hésite à recommencer...

    Pour information j'ai ressoudé l'encodeur avec les pattes cassées ça tient encore.

    Merci beaucoup pour le partage!

    Benvey -

    Oui, le sens est important... A l'envers, l'ordre des histoires sera très aléatoire voir il est possible que vous n'arriviez plus du tout à en sélectionner certaines.

    Navré de ne pas avoir précisé ça, je vais l'ajouter !

    Pour les pistes cassées, il est toujours possible d'aller se souder directement sur la résistance ou le condensateur... en faisant attention de ne pas les dessouder bien sûr.

    Bon courage

    Benoit74 -

    Merci de ta réponse très rapide ;)

    Mais pour le sens, comment savoir avec un connecteur RM3HAF-10 ou ERD110RS https://amzn.eu/d/88Jnm5J , le zéro n'est pas au même endroit ...

    De plus si j'ai bien compris ton schéma les broches du milieu ne servent à rien ?

    Après j'ai cherché une solution pour renforcer la pièce et prévenir la réapparition du problème mais à part de la colle chaude je n'ai pas d'autres idées. Peut-être en impression 3d mais ça ne dit pas quoi faire ...

    Benvey -

    édit: ils sont à la masse (comme moi ^^)

    De plus si j'ai bien compris ton schéma les broches du milieu ne servent à rien ?

    Benvey -

    J'ai modifié le schéma électrique en indiquant l'utilisation des pins (1,2,4,8, et la masse/C). Le RM3HAF-10 est bien fait comme ça, pour le ERD110RS je n'ai pas trouvé de schématics de ses pins, mais il faut le mettre "dans ce sens là" :D

    Pour ce qui est de renforcer la pièce, avec de la colle chaude sous le potentiomètre, ça tient déjà pas mal. Je ne vois pas trop comment faire mieux même avec de l'impression 3D.

    Bon courage !

    Benoit74 -

    Guide au top voilà une lunii réparée pour pas cher ! Un grand merci pour les photos et schéma !

    Blu -

Conclusione

To reassemble your device, follow the steps in reverse.

Benoit74

Membro da: 15/11/21

3012 Reputazione

12 commenti

Merci pour le tuto je l'ai fait mais j'ai un pad du circuit imprimé qui s'est décollé du circuit et qui est en train de céder... Savez vous a quoi sont ils raccorder que je face un pont ?

Benvey -

Merci, je viens d'ajouter un schéma électronique de cette partie du circuit sur la dernière étape. En gros, il suffit de faire un pont vers l'espace entre le condensateur et la résistance les plus proches (qui sont déjà reliés entre eux).

Benoit74 -

Bonjour,

J'ai acheter un encodeur de la référence qui m'a été donner par lunii, mais quand je l'ai soudé, le codage ne correspond pas.

La Lunii ne fait pas un cycle des histoires, si l'on tourne d'un coté on a 2 ou 3 histoire (avec de la change une 4ieme est sélectionnée). Même chose de l'autre coté avec des histoires différentes.

Y a t-il une possibilité de modifier le code de la lunii?

Merci pour le coup de main.

Juju_ -

Bonjour,

Je ne sais pas modifier le code de la Lunii, sans doute faisable mais sûrement pas simple.

Je ne suis pas non plus sûr que cela soit nécessaire, il est à mon avis plus probable que votre réparation ne soit pas totalement fonctionnelle. Avez-vous vérifié (batterie débranchée) qu'il y a bien une résistance de 10kOhm (environ) entre chacune des 4 pattes extérieures de l'encodeur et le 3.3V ? Qu'il y a bien une continuité entre chacune des deux pattes du milieu de l'encodeur et la masse ? (cf. schéma sur la dernière étape pour les détails).

Benoit74 -

Bonjour,

L’encodeur de celle de mon fils avait déjà des hoquets avant une dégringolade d’escaliers... je pensais qu’une patte était déconnectée pour expliquer les ratés, après la chute la panne était plus franche au moins : toutes les pattes étaient cassées !

Un point de colle chaude sous l’encodeur (ouais vu ce qu’il restait des pattes, il me fallait de l’aide pour le tenir en place !) et 6 soudures plus tard, elle marchait comme avant la chute :-|

Grâce à cet échange, j’ai pu confirmer que c’est l’encodeur qui doit être usé, j’ai bien ~10kOhms entre les pattes des coins et une borne de la batterie (après, je ne sais pas si c’est normal mais j’ai un côté de l’encodeur qui a cette résistance avec une patte de la batterie et l’autre côté avec l’autre patte...).

C’est déjà pas mal et nous permet de survivre mais je pense qu’il me faut donc remplacer cet encodeur !

J’ai vu 2 ref sur un fil qui parle de la V1, c’est le même modèle sur la V2 ?

Namu -

Bon bah... je viens de voir que j’ai remonté l’encodeur à l’envers... Y a plus qu’à !

Namu -

Ah oui, j'ai jamais pensé à ça mais effectivement ça doit faire des choses bizarre au niveau du choix des histoires. L'encodeur est juste un interrupteur rotatif "intelligent", dans le sens où il est ncode sa position en binaire en faisant contact ou non sur les 4 pattes en fonction de sa position. Les résistances et les condensateurs sont externes. Par contre ils sont très petits, et montés en CMS donc il y a toujours un risque de les dessouder et de les faire bouger légèrement en s'occupant de l'encodeur.

Benoit74 -

Remonté à l’endroit, comme sur la photo plus haut, le comportement aléatoire de l’encodeur a disparu :)

J’ai mis un point de colle chaude pour l’aider à tenir, pratique aussi pour la soudure puisqu’en de démontant, les bouts de pattes cassées sont partis dans la pompe à dessouder. Bon par contre, il est un poil de travers... on verra à la prochaine réparation pour le remettre droit.

Namu -

Bonjour,

est-ce que vous auriez une ref pour l'encodeur ?

Florent -

Une référence est donnée en commentaire de la dernière photo plus haut. Pour ma part, j’ai toujours celui d’origine avec les pattes cassées.

Namu -

Bonjour, la casse des pattes ou leur dessoudage ne vous semble pas dû à une trop grande rigidité de la liaison encodeur/ molette ? J'ai envie de "retailler" l'axe ou la molette pour que celle-ci soit davantage guidée par le carter de l'appareil que par l'encodeur lui-même. Je pense à faire cette modification car il semble que ce problème soit répetitif. Qu'en pensez-vous, avez-vous essayé cela ?

Merci pour vos réponses

Claude

claude -

Merci !
Grâce à ce tutoriel, j'ai réussi à ressouder les pattes de l'encodeur, puis j'ai noyé le tout dans un matelas de thermo-colle.
1 mois plus tard, ça tient toujours...

Maxime B. -
