Introduzione
I freni rallentano la bicicletta quando si tira la leva del freno sul manubrio. Le pinze dei freni sono collegate alle leve dei freni tramite un cavo che comprime i pattini freno fissati alle pinze dei freni. Quando i pattini entrano in contatto con i cerchi, rallentano la ruota, rallentando la bicicletta.
Strumenti
-
-

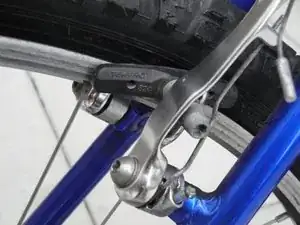

Ispeziona i pattini freno. Se sono consumati oltre la "linea di usura", allora devono essere sostituiti.
-
-
-
Pulisci e lubrifica le parti se necessario prima di rimontare i bracci della pinza.
-

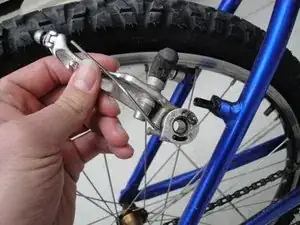

Avvita i bracci della pinza e assicurati che il perno sul lato posteriore del braccio della pinza sia allineato con quello dei fori del telaio. Ogni lato dovrebbe entrare nel proprio foro.
-
-
-
Prendi un normale pezzo di carta e piegalo due volte.
-
Posiziona il foglio di carta tra i pattini freno e il cerchio nella posizione indicata.
-
-
-

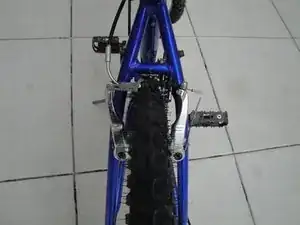

Allinea il pattino freno in modo che sia a filo con il cerchio, senza che nessuna parte tocchi la gomma del pneumatico.
-
Chiedi a qualcuno di stringere molto forte i freni.
-
Serra il bullone dei pattini in posizione.
-
-
-
Serra/allenta le viti di regolazione della tensione su ogni braccio della pinza per regolare la distanza di posizionamento di ogni pattino freno, in modo che ogni pattino sia ugualmente distante dal cerchio. Serrando la vite si sposta la pinza verso l'esterno della bicicletta, allentandola si sposta verso l'interno.
-
Serra/allenta il registro dei freni sul manubrio in modo tale che quando si stringono i freni, la leva del freno si arresta prima di colpire il manubrio. In questo modo viene impostata la distanza tra i pattini freno e il cerchio.
-
Serra il controdado del registro del freno per regolarne la posizione in modo permanente.
-
4 commenti
“what does it mean if the point is red???? “
I believe that is indicating that this step corresponds to an image which highlights a specific step. I saw this two times, in step 4 and step 9. For step 4, it shows the highlight in the second image and for step 9, the highlight is in the first image. It seems that the red bullet point is just to make it easier to map the step to the image.
Hope this helps
Tony -
where did you get the brake arms from?
I am looking for full metal ones like that,
In Deutschland werden diese Bremsen nicht als Cantilever Bremsen bezeichnet, sondern als V-Brakes.
timo_a -
