Introduzione
Una delle parti più spaventose dell'assemblare il tuo computer è maneggiare il tuo costoso processore nuovo, specialmente la distesa di pin che si trova sulla parte inferiore. Se pieghi per sbaglio dei piedini, non preoccuparti! Nella maggior parte dei casi, questi pin possono essere ripiegati nella loro posizione originale e nessuno verrà a sapere del tuo piccolo incidente.
Usa questa guida per raddrizzare i pin sul processore del tuo computer (CPU).
Nota: la gravità dei pin piegati cambia da caso a caso, ma il processo generale descritto in questa guida è pensato per includerli tutti. Alcune volte, dei piedini piegati sono irrecuperabili, quindi giudica tu al meglio e procedi con cautela. Se il tuo processore arriva già danneggiato, compra una RMA prima di cercare di rimettere al loro posto i pin, cosa che potrebbe invalidare la garanzia.
Attenzione: i pin della CPU sono estremamente fragili e, anche se malleabili, possono essere piegati un numero limitato di volte prima di rompersi facilmente.
Se un piedino si rompe, consulta un mappa dei pin della tua CPU per verificare se quel pin non è funzionale o comunque non critico.
Se è coì, ritieniti fortunato e installa la tua CPU come faresti normalmente.
Questa guida usa un Ryzen 7 2700X AMD, ma il processo si può applicare a tutte le CPU pin grid array (PGA), incluse quelle con socket AMD AM2, AM2+, AM3, AM3+ e AM4. Questa guida non vale per i processori land grid array (LGA), come i processori moderni Intel e quello AMD AM5, poiché i pin sono posti all'interno della socket della scheda madre, invece che sulla CPU stessa.
Strumenti
-
-

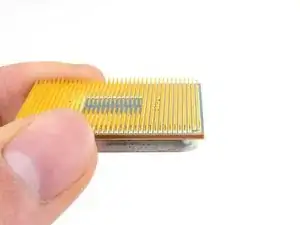

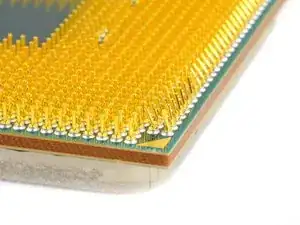

Valuta il danno e l quantità di pin piegati prendendo la CPU dai bordi ed esaminando le file dritte di pin per cercare anormalità.
-
Controlla ogni fila, da ogni direzione, così da farti una buona idea su quali aree devi lavorare. Per esempio, osserva i pin da nord a sud ma anche da est a ovest.
-
-
-

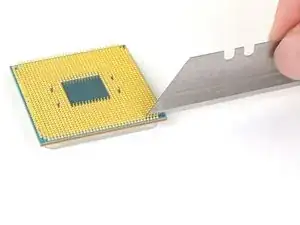

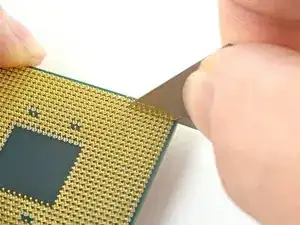

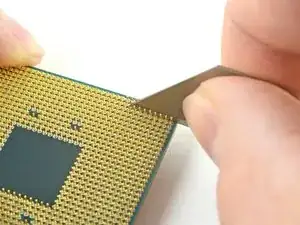

Fai scorrere delicatamente la lama tra due file di pin.
-
Se un piedino piegato blocca il percorso della lama, raddrizzalo delicatamente usando il lato affilato della lama, uno per volta.
-
-
-

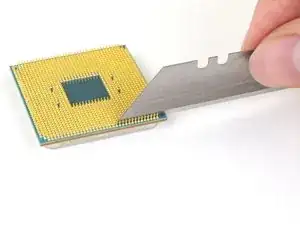

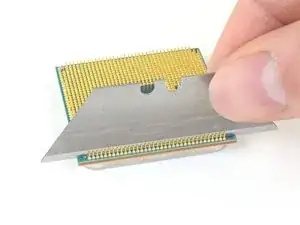

Una volta che la lama riesce a scorrere fino alla fine di una fila, inclinala da un lato all'altro per raddrizzare i piedini delle file che la fiancheggiano.
-
-
-
Ruota la CPU di 90° e fa' scorrere la lama lungo una fila nella direzione opposta.
-

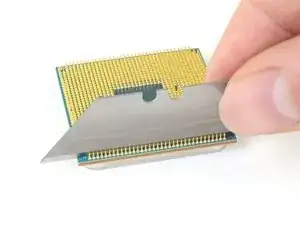

Mentre spingi la lama lungo la fila, falla oscillare avanti e indietro, raddrizzando i pin lungo il percorso.
-
-
-

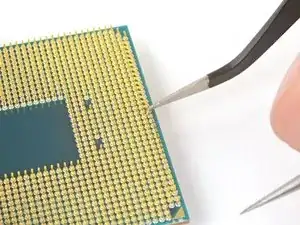

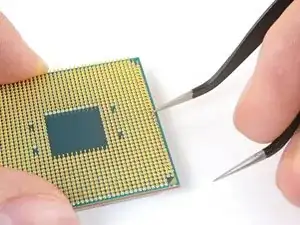

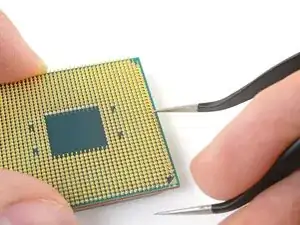

In caso di necessità, puoi modificare delle pinzette per avere una punta leggermente incurvata.
-
Stai attento a non fare troppa forza: la lunga matita ti darà più leva di quel che credi.
-
-
-

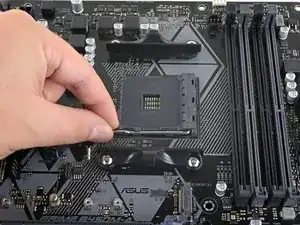

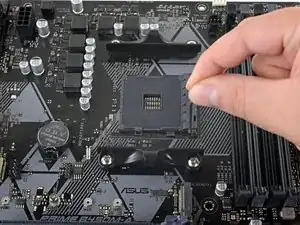

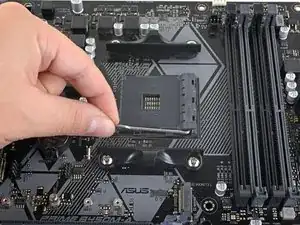

Sulla scheda madre, solleva il braccio che blocca il socket intorno alla clip di bloccaggio e fino alla sua posizione verticale.
-
-
-

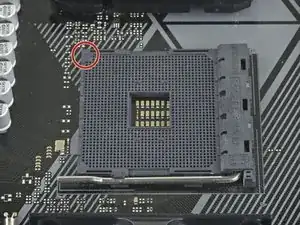

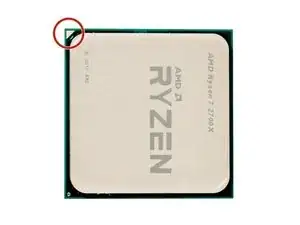

Fai corrispondere l'angolo della CPU con un triangolo dorato all'angolo della presa della scheda madre che a sua volta ha un triangolo.
-

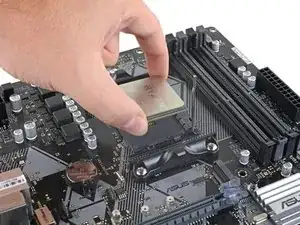

Prendi la CPU dai bordi e allineala con il socket.
-
-
-

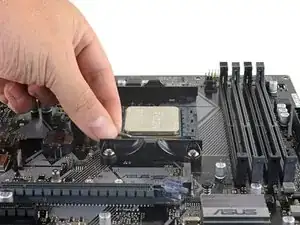

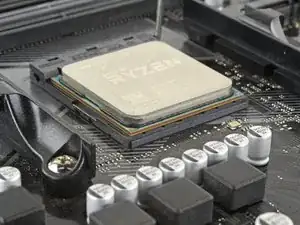

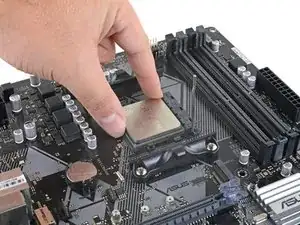

Infila la CPU nel socket, assicurandoti che tutti i pin finiscano nel loro foro corrispondente.
-
Se i pin non trovano il loro foro immediatamente, o se entrano in un solo lato, rimuovi la CPU e ricontrolla i pin.
-
-
-

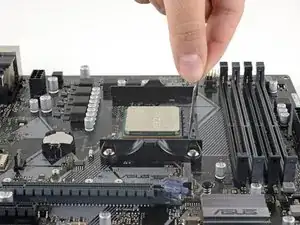

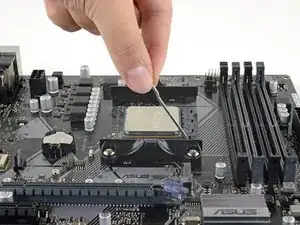

Una volta che i pin sulla CPU sono abbastanza dritti per permettergli di essere installati nel socket, chiudi il braccio di bloccaggio abbassandolo intorno alla linguetta di bloccaggio.
-
-
-
Senza toccare la CPU, ripeti il processo di bloccaggio/sbloccaggio sul socket altre quattro o cinque volte.
-
Ecco fatto! Chiudi il braccio di bloccaggio e continua con l'assemblaggio del tuo PC.
-
