Introduzione

Quando si tratta di costruire un computer, ci vuole molto tempo e determinazione per mettere insieme tutto. Suddividendo un grande progetto in parti più piccole, il progetto diventa molto meno scoraggiante. In questa guida vi spiegherò come collegare i connettori del pannello frontale dal telaio del computer alla scheda madre ATX con ASUS Z490 Wi-Fi (ASIN: B086QSD3M4). In altre parole, vi insegnerò come far funzionare gli ingressi e le uscite del pannello frontale (reset, accensione, LED di alimentazione).

Quando si costruisce un computer, è necessario assicurarsi che la scheda madre sia compatibile con tutti gli altri componenti, compreso il telaio del computer.

ATTENZIONE:

  • Non lavorare su una scheda madre su un tappeto. L'elettricità statica può friggere la scheda madre.

  1. LWIU3DpxmmmTVV6o
    LWIU3DpxmmmTVV6o
    AAPmAHysgWwkqtoB
    PVbLBPIeHVkdjDSp

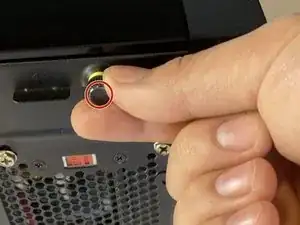

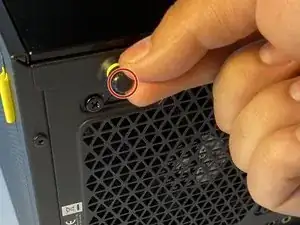

    • Adagia il PC su un lato e svita le viti a testa zigrinata del pannello laterale. (Aprire il telaio del PC)

    • In alcuni casi potrebbe essere necessario un cacciavite per rimuovere le viti.

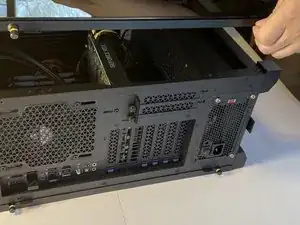

  2. VbaV212QEALFdICg
    VbaV212QEALFdICg
    EJY1c6yr3PBFauEl

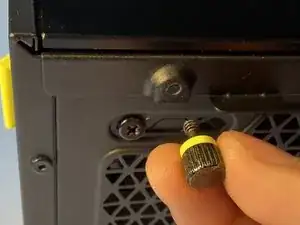

    • Una volta rimosse le viti, sollevare il pannello laterale per esporre scheda madre e cavi interni.

    • Individuare il punto in cui si trovano i pin di attacco del pannello anteriore.

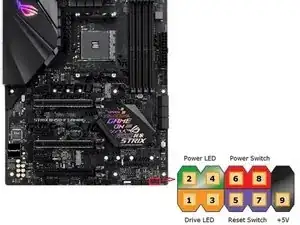

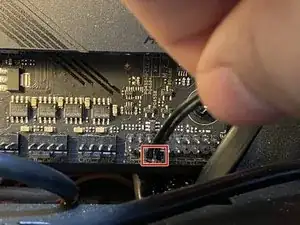

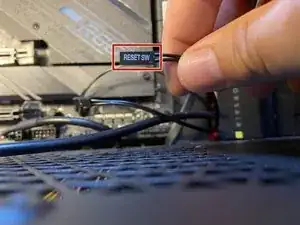

  3. tVXvP4dSpsniW3hD
    tVXvP4dSpsniW3hD
    b2FnRgKnQgKLKyFP
    nU4S4kjyGe5PdyPO

    • Collegare il cavo contrassegnato con Reset SW alla scheda madre. In questo modo il pulsante di ripristino può funzionare.

    Letras de reset hacia arriba o hacia abajo ?el cable tiene una plecha en la parte de atrás de las letras ...esa flecha según me indican es el cable positivo ...pero la placa madre no dice cuál es el negativo y positivo

    darkdragonite131 -

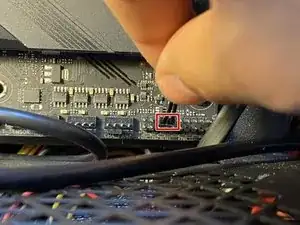

  4. LlmjYtkQuypFCoYY
    LlmjYtkQuypFCoYY
    OXYbrPsWK5heXMdF
    J1Ag16E5uRZ2Sq4Z

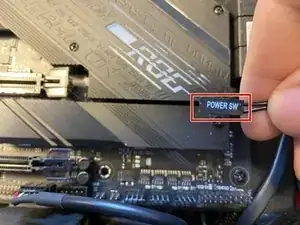

    • Collegare il cavo Power SW sopra il Reset SW sulla scheda madre. In questo modo sarà possibile accendere al computer con il pulsante di accensione posto sulla parte anteriore del telaio del PC.

    Pero ahora una duda ...letras hacia arriba o hacia abajo .....ya que no dices cuál es el negativo y positivo de la placa y no dices cuál es el negativo y positivo de el cable "power switch"

    darkdragonite131 -

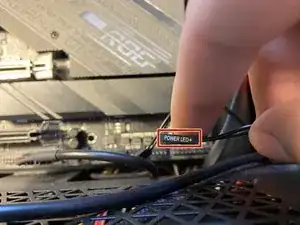

  5. FAmt1hTG4Wmrm5FE
    FAmt1hTG4Wmrm5FE
    YFgH5HrsaMWejpDX
    GagtLLqvS6bYgo5m

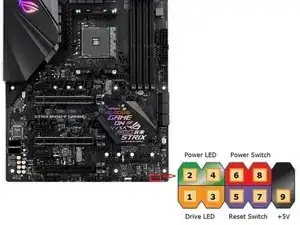

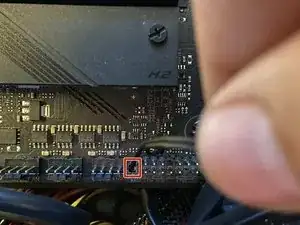

    • Collegare il LED di alimentazione + al polo in alto a sinistra. Il positivo va sul polo sinistro.

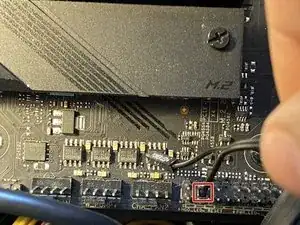

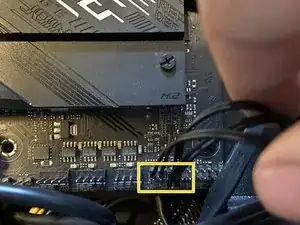

  6. LilD2mgCIZxgJluO
    LilD2mgCIZxgJluO
    yqSx25kjLULJ4VAK
    BbAjODrdLoLfJGkf

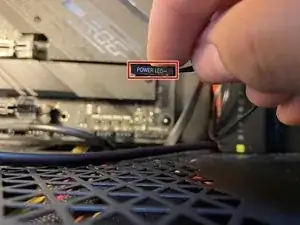

    • Collegare il cavo Power Led - al polo di destra.

    • Questo è l’ultimo collegamento cavi.

  7. kIlPmi32PW3YlbcH

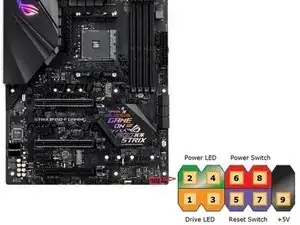

    • LED di alimentazione

    • Interruttore di alimentazione

    • Interruttore reset

Conclusione

Per riassemblare il dispositivo, seguire le istruzioni dei punti 1 e 2 in ordine inverso.
