Come scollegare la scheda logica nell'iPhone SE 2022

Scritto Da: Dominik Schnabelrauch
  • Commenti: 0
Come scollegare la scheda logica nell'iPhone SE 2022

Difficoltà

Moderato

Passi

16

Tempo Necessario

Nessuna stima

Introduzione

Questa è una guida solo prerequisita! Questa guida fa parte di un'altra procedura e non è stata creata per essere usata da sola.

Usa questa guida per scollegare la scheda logica nell'iPhone SE 2022.

Questa guida è stata eseguita sul modello (internazionale) A2783.

Ti servirà dell'adesivo di ricambio per rincollare i componenti quando riassembli il dispositivo.

  1. Y5moI4jf1NXQKKNE
    Y5moI4jf1NXQKKNE
    62JCDpliSsYOj2Be

    • Usa la punta di uno spudger per scollegare la fotocamera posteriore sollevando il connettore direttamente dalla sua presa.

  2. u1DdOKKeCP4nVHYN

    • Rimuovi le due viti che fissano la staffa della fotocamera posteriore:

    • Una vita distanziale da 3,0 mm

    • Le viti a distanziale si rimuovono meglio usando una punta o un cacciavite a distanziale.

    • Se sei di fretta, puoi usare anche un piccolo cacciavite a taglio, ma fai particolare attenzione per assicurarti che non scivoli e danneggi i componenti circostanti.

    • Una vite a croce Phillips da 3,1 mm

  3. POtHIj6blbvaROOL
    POtHIj6blbvaROOL
    hvJwGJcWyjCEY5fX

    • Usa un paio di pinzette per rimuovere la staffa della fotocamera posteriore.

  4. ZexPLJSWU2LXOb5C
    ZexPLJSWU2LXOb5C
    xFHAe5cFlFGxTxTI

    • Usa la punta di uno spudger per scollegare il flash sollevando il connettore direttamente dalla sua presa.

  5. yyccMrPSAWv4fXmE

    • Rimuovi le due viti che fissano la staffa del cavo superiore:

    • Una vite a croce Phillips da 2,8 mm

    • Una vite a croce Phillips da 1,2 mm

  6. npOZHdyOU3D64Bi6
    npOZHdyOU3D64Bi6
    NdAW2KjUsHbjmArU

    • Usa un paio di pinzette per rimuovere la staffa del cavo superiore.

  7. YHLDCyAxaWMLaViM
    YHLDCyAxaWMLaViM
    UGmoEoNVqIaciXRg

    • Usa la punta di uno spudger per scollegare il cavo a nastro superiore sollevando il connettore direttamente dalla sua presa.

  8. Iq5vdMqCciImVXel

    • Svita le tre viti a croce Phillips da 1,2 mm che fissano il componente dell'antenna in alto a sinistra.

    • Non provare ancora a rimuovere completamente il componente dell'antenna. C'è una quarta vite che lo fissa alla cover posteriore.

  9. XQxEO3jY1XrjZsAF

    • Svita la vite a croce Phillips da 1,4 mm che fissa il componente dell'antenna alla parte superiore della cover posteriore.

  10. NgdcCSkwYWQ1cBs4
    NgdcCSkwYWQ1cBs4
    husrB3HompRuYPGC

    • Usa un paio di pinzette per rimuovere il componente dell'antenna in alto a sinistra.

  11. BUtw2VFF4136V3eS

    • Svitare due viti che fissano la staffa di messa a terra in alto a sinistra:

    • Una vite a croce Phillips da 1,5 mm

    • Una vite a croce Phillips da 1,2 mm

  12. NMFilBSgDHSH5IXc
    NMFilBSgDHSH5IXc
    jrQK1DseEISYQhKJ

    • Usa un paio di pinzette per rimuovere la staffa di messa a terra in alto a sinistra.

  13. MRsd6MWWUMgH3dMC

    • Svitare quattro viti che tengono ferma la scheda logica:

    • Una vite a croce Phillips da 1,7 mm

    • Una vite a croce Phillips parzialmente filettata da 1,7 mm

    • Questa vite è coperta da una schiuma protettiva che circonda il connettore della fotocamera posteriore. Usa un paio di pinzette per rimuovere solo la schiuma necessaria per svitare la vite.

    • Una vite a distanziale da 2,5 mm

    • Una vite a distanziale da 2,2 mm

  14. nDEV3MPSSJfnXvWF
    nDEV3MPSSJfnXvWF
    GdPBgj1jjGG1Zc1v

    • Usa un paio di pinzette per sollevare con attenzione la staffa di messa a terra della scheda logica nell'angolo in alto a destra della cover posteriore.

  15. f3n44VCZxoLAIDGi
    f3n44VCZxoLAIDGi
    quO2fvJTtcXP3xUH

    • Usa la punta di uno spazio per spostare il pistone di espulsione della scheda SIM via dalla scheda logica, spingendolo verso il bordo destro della cover posteriore.

  16. 5rSNSJnu4YNugWCq
    5rSNSJnu4YNugWCq
    NmCUpEoUHyT44Whd
    JuCXAupaNEn5FAXn

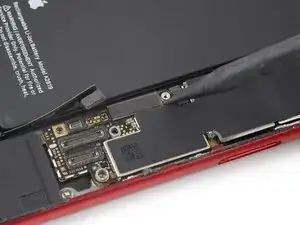

    • Usa la punta di uno spudger per scollegare il cavo della porta Lightning sollevando il connettore direttamente dalla sua presa.

    • Usa la punta di uno spudger per scollegare il cavo della bobina di ricarica wireless sollevando il connettore direttamente dalla sua presa.

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
