DYMO LabelPOINT 100 sostituzione della tastiera

Scritto Da: Mike Dam
  • Commenti: 0
DYMO LabelPOINT 100 sostituzione della tastiera

Difficoltà

Moderato

Passi

5

Tempo Necessario

Nessuna stima

Introduzione

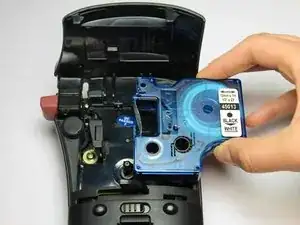

  1. 5QbjAvYYI3PLanZA

  2. GQVkAuxSEyFHSW5P
    GQVkAuxSEyFHSW5P
    auJjf6IGGmGm4OLY

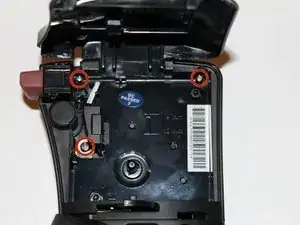

    • Usare il cacciavite Philips #00 per rimuovere le tre viti che mantengono la parte superiore

    • Rimuovere il taglierino e rimuovere la vite sottostante

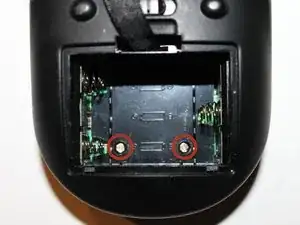

    • Usare il cacciavite Philips #00 per rimuovere le ultime due viti che si trovano nello scompartimento delle batterie

  3. lpqIGbOlDjMUNrpP

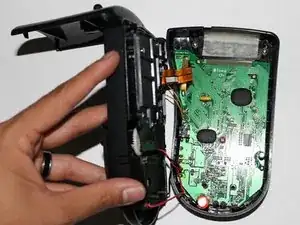

    • Rimuovi gentilmente il pannello di accesso dal lato destro dell'etichettatrice

    • Alcuni cavi sono esposti e non possono essere staccati. Stai attento a non danneggiare alcun collegamento quando rimuovi il pannello

  4. kKWygQcddGcxOcgq
    kKWygQcddGcxOcgq
    C6SCd1MsdPo5sEcQ

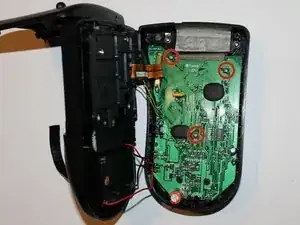

    • Usare il cacciavite Philips #00 per rimuovere le tre viti che mantengono il circuito stampato.

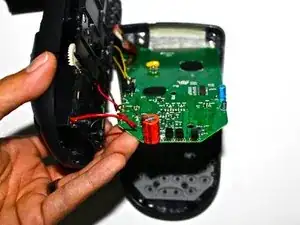

    • Dopo aver rimosso con cautela il circuito, si avrà accesso alla tastiera.

    • Stai attento a non danneggiare alcun componente durante lo smontaggio.

  5. EbJYKjO5YgtORINQ

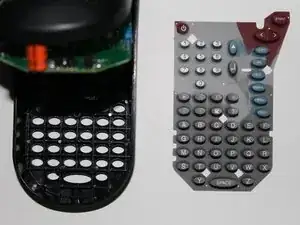

    • Rimuovere la tastiera dal coperchio esterno

    • Quando installi la nuova tastiera, assicurati che tutti i bottoni sono inseriti correttamente in ogni alloggiamento

Conclusione

Per riassemblare l'etichettatrice, seguire le istruzioni al contrario stando attenti al posizionamento delle viti.
