Huawei Ascend G610 Display Assembly Replacement

Scritto Da: Smilzo
  • Commenti: 4
Huawei Ascend G610 Display Assembly Replacement

Difficoltà

Difficile

Passi

15

Tempo Necessario

1 ora

Introduzione

Sostituzione completa di display assemblato a frame e touch screen

  1. k4ninh1QWb2Gs1Rg

    • Rimuovere cover posteriore

  2. YSSMq66CmatP2HqI

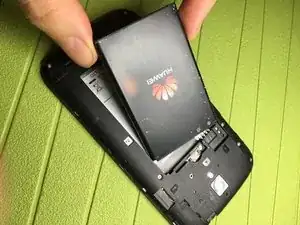

    • rimuovere batteria

  3. Tao1qHueMOOPEA4m
    Tao1qHueMOOPEA4m
    3qCGpS2lPXnOCiY6
    FZ4tNAvCWVUTJyvV

    • rimuovere con l'aiuto di un cacciavite a croce le 9 viti laterali che fissano la scocca posteriore

    • Attenzione 1 di queste è coperte da un adesivo

    • Rimuovere la vite centrale vicino alla slot sim card ,attenzione è più corta

  4. UwuSkVqWsMXvlwi2
    UwuSkVqWsMXvlwi2
    KhtCoC2TeyVQHxSd

    • sganciare connettore display

  5. WYBsltPmZXAmKRq2
    WYBsltPmZXAmKRq2
    wScqqTCa6FWNWnRB

    • sganciare connettore sensore luminosità

  6. HLejDoBdjK5bsVSV
    HLejDoBdjK5bsVSV
    jSerj2BZfKuJhRbs

    • Sganciare connettore touch screen

  7. VE5fsaHP5gI4nPkt
    VE5fsaHP5gI4nPkt
    y2kpRXj3WLBi2KA2

    • Sganciare connettore che unisce le due schede

  8. lUGRaDIccgmIDy56
    lUGRaDIccgmIDy56
    TiwmeQAOYqBrcRoh
    BGCRAShMYioBlOnN

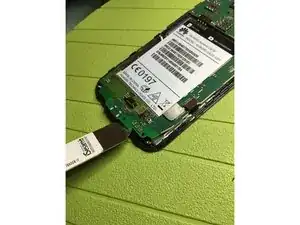

    • sganciare la scheda madre principale fissata su 3 punti ad incastro

  9. UwYLSuRfZ5Xl2jmY
    UwYLSuRfZ5Xl2jmY
    YLB51k1DJAObfnCP
    2IMJtneTJrQQIpvn

    • Con l'aiuto di un phon riscaldare la scheda attaccata con biadesivo

    • Con uno strumento sottile scalsarla da sotto delicatamente fino al completo distacco

  10. BhjayKRUyCITJK3L
    BhjayKRUyCITJK3L
    oSfoGBdUZK4u2IM1

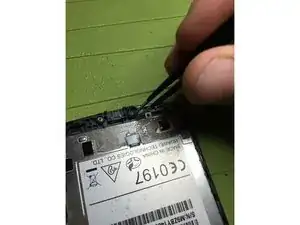

    • Rimuovere alloggio microfono

  11. H213iOJZ2ZMETP53
    H213iOJZ2ZMETP53
    xSMdQKaceHSTVX3G
    XDnPlSVWGbF3u6Ru

    • con l'aiuto del phone rimuovere il flat tasti volume e spegnimento

  12. pZ3G2hB2pefHhmXZ
    pZ3G2hB2pefHhmXZ
    L3q1BGcHjyURNXYn

    • rimuovere speaker

  13. LAxQXudTMaIOyB5f
    LAxQXudTMaIOyB5f
    ujiR4oaw4HZMPSUt

    • Rimuovere sensore di luminosità

  14. ZBHUYxkAvrMMAiWo

    • Col phon rimuovere adesivo delle specifiche telefono

  15. 1dulSyGibtyBx64I

    • Adesso ripercorrere al contrario le fasi della guida rimontando i pezzi sul nuovo display assemblato con frame e touch screen

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Autore

Smilzo

Membro da: 09/11/13

11234 Reputazione

4 commenti

Hi. Do you follow this procedure to replace a shattered screen? Where can I get the specialised little plastic tools designed to do this? Interesting. Thank.J.

jessemark05 -

hello, generally the tools are found together with the new display that you buy.  otherwise you can buy them online or at ifixit shop

Smilzo -

Got the tools needed,thanks for reply. Do I have to follow this complete procedure just to replace the screen? Jesse.

jessemark05 -

yes, this is the procedure to replace the complete frame display

Smilzo -
