Installazione del cavo dell'unità ottica nell'iMac Intel EMC 2111 da 24"

Passo 1

Allentare le due viti con testa a croce che fissano lo sportello di accesso all'iMac.
Entrambe le viti restano all'interno dello sportello di accesso.
Rimuovere lo sportello di accesso.

Passo 2

Rimuovere le viti seguenti lungo il bordo inferiore dell'iMac:
Tre viti Torx T8 da 6 mm
Una vite Torx T8 da 8 mm

My iMac had four 6mm T8 Torx screws (so not one 8mm screw)

floor - 23/12/15

My late 2006 iMac24 also has only 4, 6mm long T8 screws here.

JC Gidley - 26/10/18

Passo 3

Poggiare l'iMac dal lato della staffa su una superficie piatta.
Per sollevare la mascherina anteriore dall'iMac, eseguire queste operazioni contemporaneamente:
Premere con i pollici le alette della memoria RAM e tenere l'iMac verso il basso.
Tirare con gli indici il piccolo ponte sulla mascherina anteriore verso di sé.
Tirare la mascherina anteriore verso l'alto con gli indici.
Dopo che il piccolo ponte ha liberato le alette della memoria RAM, sollevare la mascherina anteriore dal bordo inferiore, quanto basta a liberare il bordo inferiore del case posteriore.

My iMac did not have the "small bridge of material" mentioned, however the bezel just lifted off easily.

maccentric -

Passo 4

Sollevare la mascherina anteriore dal case posteriore e ruotarla per rimuoverla dal bordo inferiore dell'iMac. Attenzione: i cavi del microfono e della fotocamera sono ancora collegati al bordo superiore.
La terza immagine mostra le staffe superiori della mascherina anteriore e delle relative fessure intagliate nel bordo superiore del case posteriore dell'iMac.
Non rimuovere completamente la mascherina anteriore, poiché è ancora collegata tramite i cavi della fotocamera/microfono.

Passo 5

Se occorre, rimuovere il nastro che copre il connettore del cavo del microfono.
Il connettore del microfono si trova vicino alla parte interna del bordo superiore dell'iMac.

Passo 6

Scollegare il cavo del microfono.
Scollegare il cavo della fotocamera estraendone il connettore dal connettore femmina sulla scheda della fotocamera.
I due connettori del cavo della fotocamera sono delicati e si piegano facilmente. Rimuoverli con attenzione.

I found it easier not to remove the cables connecting camera and microphone, but rather to lean the plastic frame agains a pile of books so that it could rest almost vertical avoiding the need to disconnect those two sensitive cables.

Stefano C -

I agree that for a simple, quick battery change, don't risk damaging those delicate wires. Ignore Step 6 and instead of disconnecting the mic and camera wires, keep them in place and just have a friend hold the plastic frame up while you change the battery, or prop it up as mentioned by Stefano C above.

WT Kwok -

Make sure you double check the new logic board for the presence of the GPU assembly before installing. I stupidly installed a new board without moving the GPU from the old one first. So i guess you can say this guide worked for me twice. :)

Trevor Kearsey -

Passo 7

Sollevare le due linguette della schermatura EMI evidenziate dal telaio dell'LCD.

Passo 8

Rimuovere le due viti Torx T6 che fissano il cavo dati del display alla scheda logica.

Wait, we need a T6 screwdriver as well?

I purchased the T8 and T10 from your site as per the parts list above and now am here with an opened iMac on the dining room table unable to continue :/

Stephen Alianiello - 28/05/18

Passo 9

Tirare la linguetta di plastica nera collegata al connettore del cavo dati del display per scollegarlo dalla scheda logica.

Passo 10

Mediante la punta delle dita, tirare entrambi i lati del connettore largo del cavo dell'inverter per estrarlo dal connettore femmina sulla scheda logica.
Estrarre il cavo dell'inverter dalla posizione accanto alla ventola della CPU.

Passo 11

Prima di tentare questo passaggio, si consiglia di appoggiare l'iMac con la parte della staffa rivolta verso il basso su un tavolo, per impedire la caduta del display.
Rimuovere le otto viti Torx T8 che fissano il gruppo del display al case posteriore.
Può essere utile adoperare un cacciavite magnetico per rimuovere le viti.

It would be useful to use a torx screw driver with a long, narrow shank… some of these screws are in tight places.

Joe Liscouski - 24/04/19

It may also be useful to prop up the back so it is level. This will prevent the screws from falling inside. They can be retrieved once the scene is off.

John-Francis mergen -

Passo 12

Rimuovere il gruppo del display dall'iMac.

Passo 13

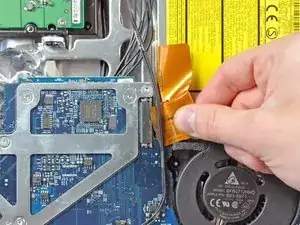

Rimuovere la striscia di nastro che copre il connettore del cavo dell'unità ottica.

Passo 14

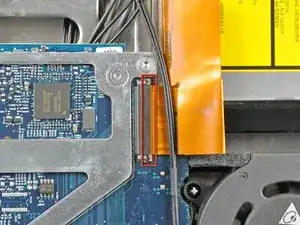

Tirare delicatamente il fermacavo sul connettore femmina ZIF del cavo dell'unità ottica verso il lato destro dell'iMac.
Il fermacavo dovrebbe spostarsi di circa 1 mm e poi arrestarsi. Non tentare di rimuovere il fermacavo.

Passo 15

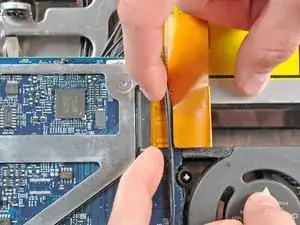

Estrarre il cavo piatto dell'unità ottica dal connettore femmina, facendo attenzione a non strapparlo durante l'operazione.

Passo 16

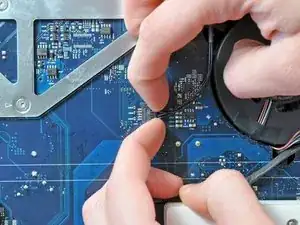

Estrarre il connettore del sensore termico dell'unità ottica verso il lato destro dell'iMac per scollegarlo dalla scheda logica.

Passo 17

Sollevare la striscia di nastro EMI che fissa la parte destra dell'unità ottica al case posteriore.

Passo 18

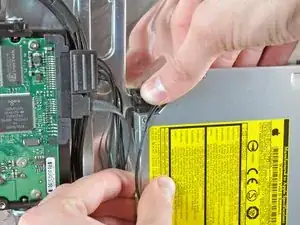

Premere la levetta di fissaggio della staffa dell'unità ottica mentre si estrae il bordo superiore dell'unità ottica dal case posteriore.

Looking at pic on step 18, if you follow the black plastic release clip downwards there is another clip (just below the drive) so you need to pinch them together (with the optical drive in the middle), rather than just press down on the top clip.

If you look at the picture on step 19, you will see the corresponding release clip (just behind the middle of the orange ribbon cable) but it's not immediately obvious to see unless your looking for it.

Tahir Khan - 11/05/15

Passo 19

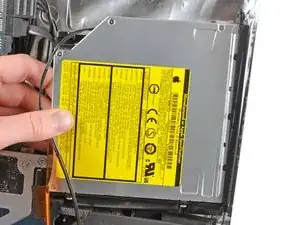

Ruotare l'unità ottica leggermente verso il bordo inferiore dell'iMac mentre lo si estrae dal case posteriore per sganciare la linguetta di fissaggio inferiore.
Estrarre l'unità ottica dal lato destro del case posteriore e rimuoverlo dall'iMac.

Passo 20

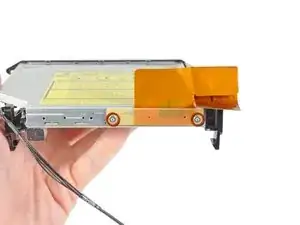

Rimuovere le due viti Torx T6 che fissano il cavo dell'unità ottica a quest'ultima.

Passo 21

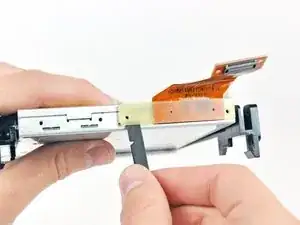

Inserire l'estremità piatta di un inseritore nello spazio fra il connettore del cavo dell'unità ottica e quest'ultima.
Ruotare l'inseritore per separare il connettore dall'unità ottica.
Ripetere la procedura su entrambi i lati del connettore.

Passo 22

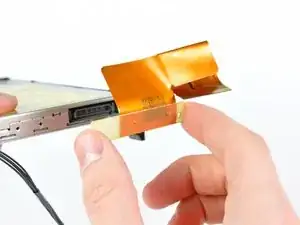

Estrarre il connettore del cavo dell'unità ottica da quest'ultima.
