Poulan P3314 Sostituzione della lampadina del primer, del tubo del carburante e dei filtri

Scritto Da: Chad Monteleone

Commenti: 23

Poulan P3314 Sostituzione della lampadina del primer, del tubo del carburante e dei filtri

Difficoltà

Moderato

Passi

Tempo Necessario

45 minuti

Introduzione

Quasi tutti i carburanti ora contengono fino al 10% di etanolo. L'etanolo è una delle principali cause di danni dei motori a benzina. L'alcool può causare della corrosione sulle parti in gomma e plastica e rendere gli strumenti da giardino a a benzina quasi impossibili da accendere. In questa guida vedremo come sostituire le parti che si guastano più comunemente: la pompa e il tubo del carburante. Durante lo smontaggio vedremo anche come sostituire i filtri del carburante e dell'aria della motosega a 2 tempi Poulan P3314.

Strumenti

Ricambi

Passo 1

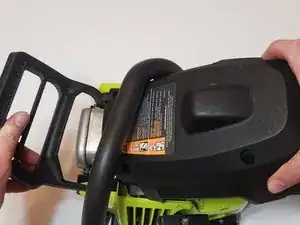

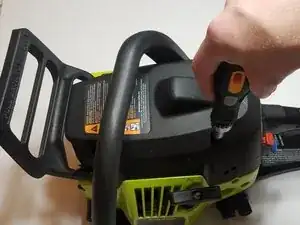

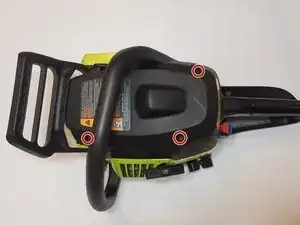

Svita le 3 viti T25 sulla copertura superiore.
Rimuovi la copertura superiore e mettila da parte.

Passo 2

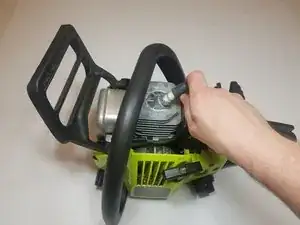

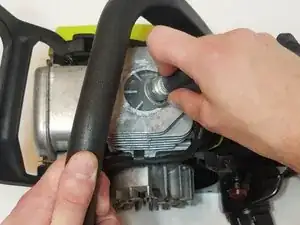

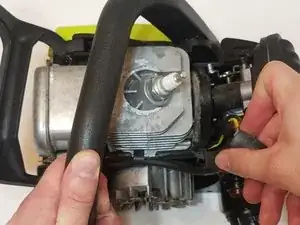

Con il coperchio superiore rimosso, scollegare la candela.

Passo 3

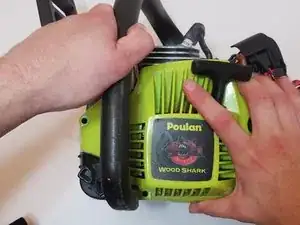

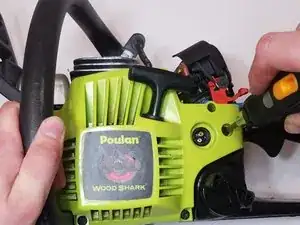

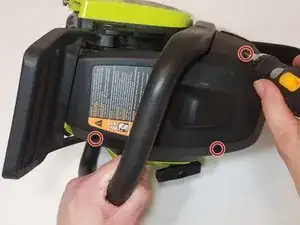

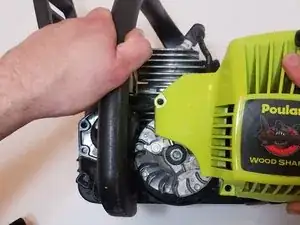

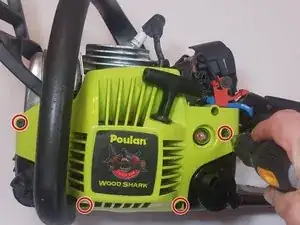

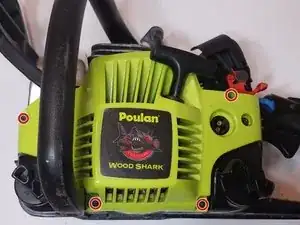

Rimuovere le quattro viti T25 che fissano il gruppo di avviamento al (lato) della motosega.
Rimuovere il gruppo di avviamento e metterlo da parte.

Passo 4

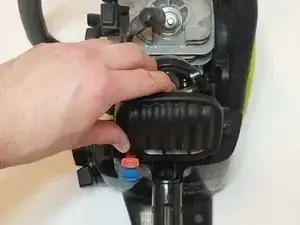

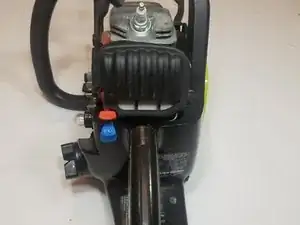

Rimuovere il coperchio del filtro dell'aria e metterlo da parte.

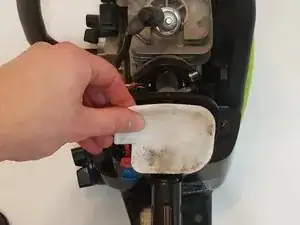

Rimuovere il filtro dell'aria dall'alloggiamento e metterlo da parte.

Passo 5

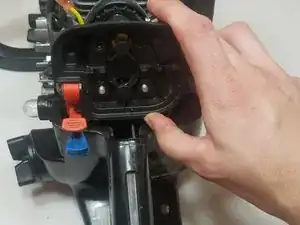

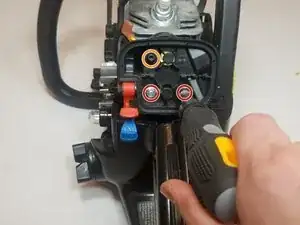

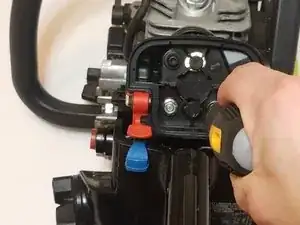

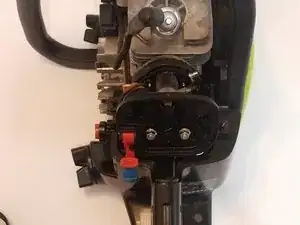

Svitare l'unica vite T25 che fissa l'alloggiamento del filtro dell'aria al carburatore.
Rimuovere i due dadi da 5/16" che fissano l'alloggiamento del filtro dell'aria al carburatore.

Passo 6

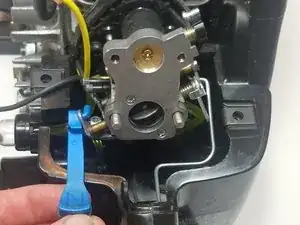

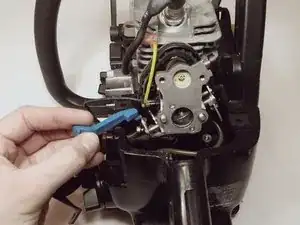

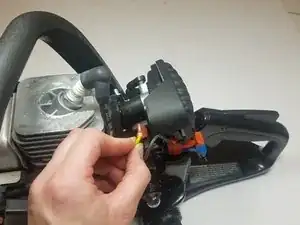

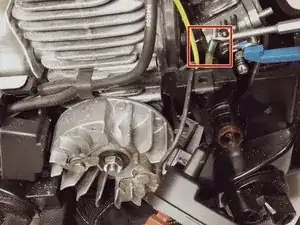

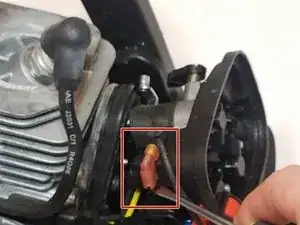

Usa uno spudger o un cacciavite a testa piatta per scollegare il cavo del kill switch.

Passo 7

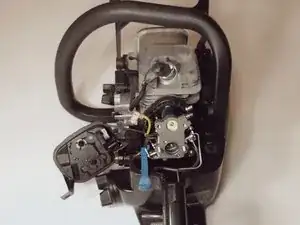

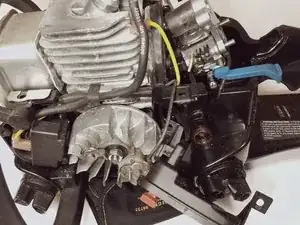

Rimuovere l'alloggiamento del filtro dell'aria dal carburatore.
Lascia che l'alloggiamento del filtro dell'aria poggi sul lato della motosega.

Passo 8

Utilizzando un cacciavite a testa piatta o uno strumento di apertura per scollegare il tubo del carburante (lato primer) dal carburatore.

Passo 9

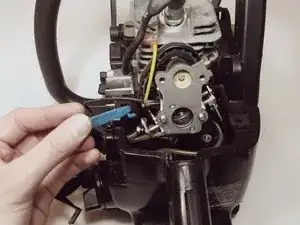

Rimuovere la leva dello starter dal carburatore e metterla da parte.

Passo 10

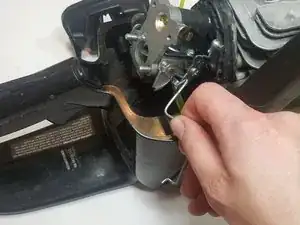

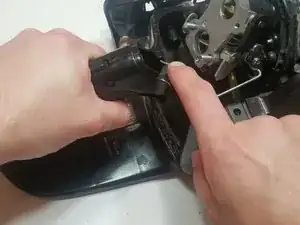

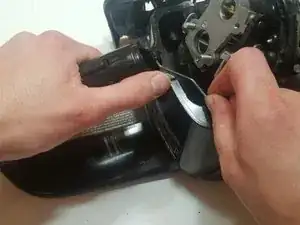

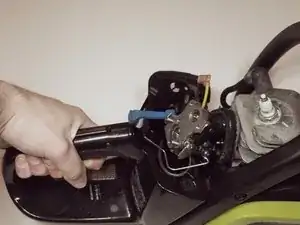

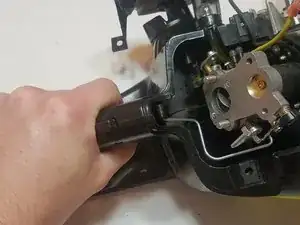

Tirare e tenere premuto il grilletto dell'acceleratore per esporre il punto di attacco della tiranteria dell'acceleratore (sul grilletto).
Scollegare la tiranteria dal grilletto dell'acceleratore.
Scollegare e rimuovere la tiranteria dell'acceleratore dal carburatore.
Mettere da parte la tiranteria dell'acceleratore.

Passo 11

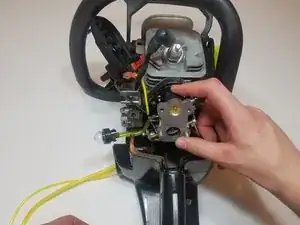

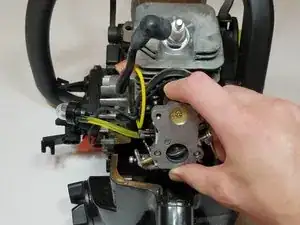

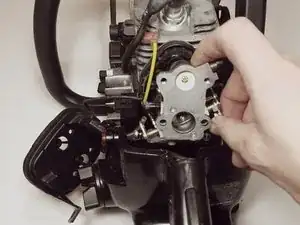

Far scorrere il gruppo del carburatore dai bulloni di montaggio e allontanarlo dal motore.
La linea di ritorno del carburante potrebbe essere ancora collegata al carburatore. Nel mio caso il tubo del carburante si è disintegrato. Se è ancora attaccato, rimuovilo con un cacciavite a testa piatta o uno spudger.

Passo 12

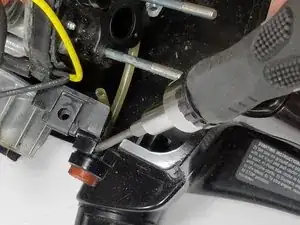

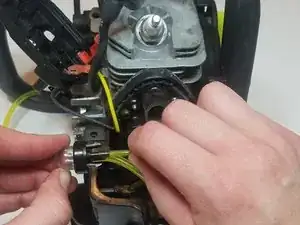

Utilizzando un cacciavite a testa piatta o uno spudger per premere le linguette all'interno del gruppo della lampadina di adescamento. (Questo rilascerà il bulbo di adescamento dall'alloggiamento).

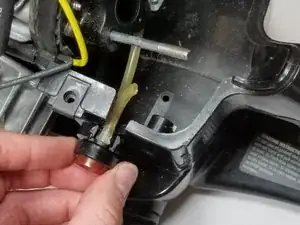

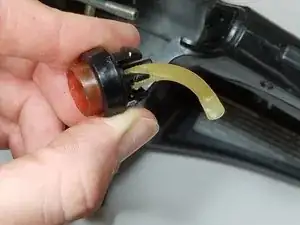

Estrarre il bulbo di adescamento danneggiato dall'alloggiamento del motore.

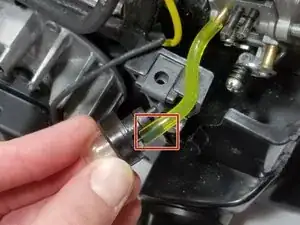

Utilizzare pinze a becchi lunghi per scollegare i due tubi del carburante dal bulbo di adescamento.

Passo 13

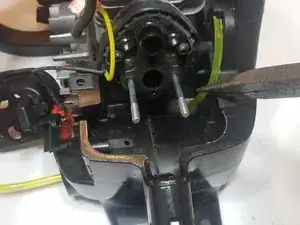

Se la linea di aspirazione dell'innesco è stata danneggiata, far scorrere nuovamente il carburatore sui bulloni di montaggio.
Collegare un'estremità del nuovo tubo del carburante alla porta del carburante in entrata sul carburatore.
Spostare il tubo del carburante attraverso l'alloggiamento del bulbo di adescamento e tenere il bulbo di adescamento vicino al tubo del carburante.
Contrassegnare la lunghezza desiderata e tagliare a misura.
Se la vecchia tubazione di aspirazione del primer era intatta, è possibile misurare e tagliare un nuovo pezzo di tubazione del carburante alla stessa lunghezza e collegarlo alla porta di aspirazione sul bulbo di adescamento e alla porta di aspirazione sul carburatore.

Passo 14

Collegare l'estremità tagliata del tubo del carburante dell'innesco alla porta di aspirazione del bulbo dell'innesco (nipplo più corto).
Far scorrere il carburatore indietro dai bulloni di montaggio.
Tagliare e rimuovere i vecchi tubi del carburante rimanenti tirandoli attraverso l'alloggiamento.

Passo 15

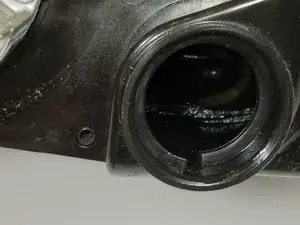

Svitare e rimuovere il tappo del serbatoio.
Estrarre e rimuovere i vecchi tubi del carburante e il filtro del carburante.

Passo 16

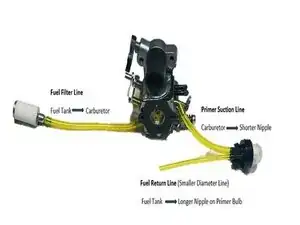

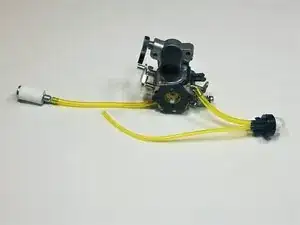

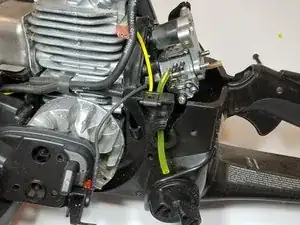

Questo è un esempio di come i tubi del carburante si collegheranno al carburatore e al bulbo di adescamento.

I want to see how the fuel filter fits inside the fuel tank. I can’t keep it from leaking around the tubing.

Larry Mayer - 04/05/20

Passo 17

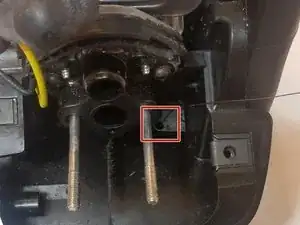

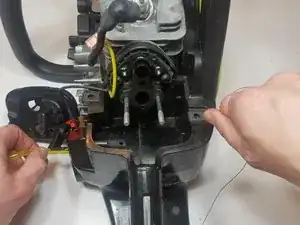

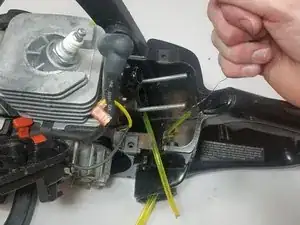

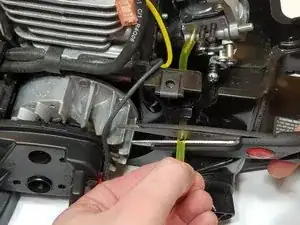

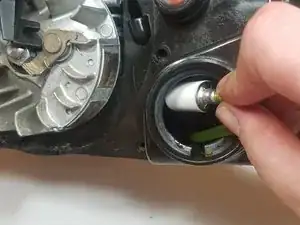

Spingere un pezzo di filo di scarto attraverso il foro più grande (linea del filtro del carburante).

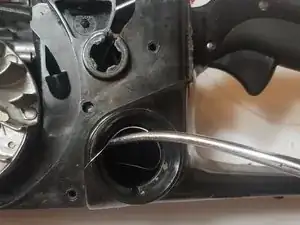

Usa un paio di pinze a becchi lunghi o emostatici per afferrare l'altra estremità attraverso il serbatoio del gas.

Passo 18

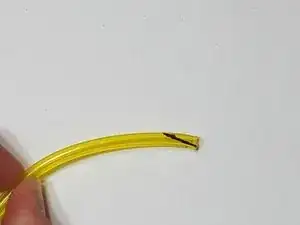

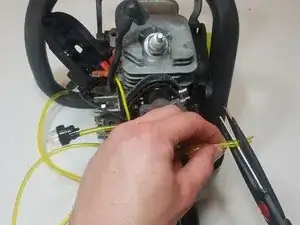

Tagliare un pezzo del tubo del carburante di diametro più spesso ad angolo acuto.

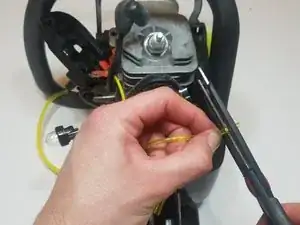

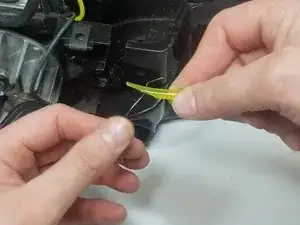

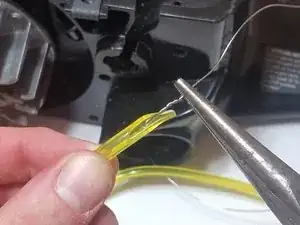

Forare il filo attraverso il tubo del carburante e attorcigliare il filo con le pinze.

Passo 19

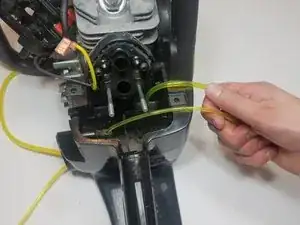

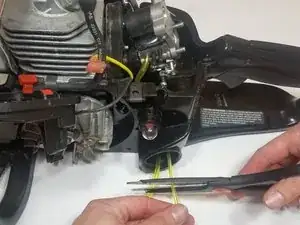

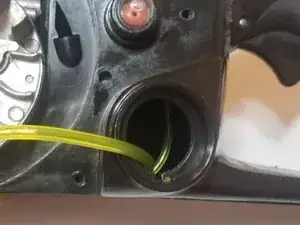

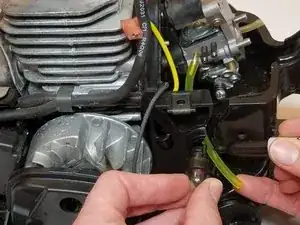

Alimentare il tubo del carburante attraverso il serbatoio del gas mentre si tira il filo.
Usa le pinze per continuare a tirare il tubo del carburante attraverso l'alloggiamento.

Passo 20

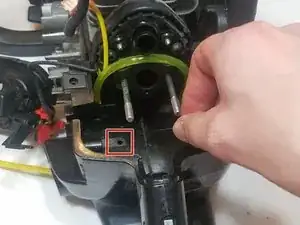

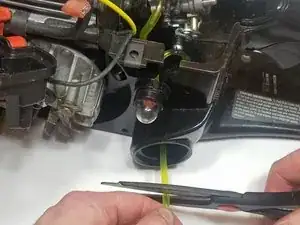

Far passare il filo attraverso il piccolo foro (ritorno carburante).
Attaccare il filo all'estremità tagliata del tubo del carburante di diametro più sottile come nel passaggio precedente.
Alimentare il tubo del carburante attraverso il serbatoio del gas mentre si tira il filo come nel passaggio precedente.
Tirare entrambi i tubi del carburante attraverso l'alloggiamento.

Passo 21

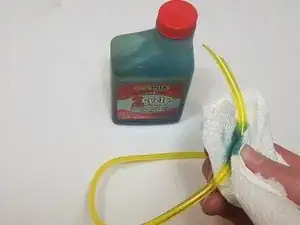

L'uso di olio per motori a 2 tempi come lubrificante sui tubi del carburante renderà più facile il loro passaggio attraverso l'alloggiamento.

Passo 22

Tagliare entrambe le linee del carburante a filo (rimuovendo l'angolo precedentemente tagliato).

Passo 23

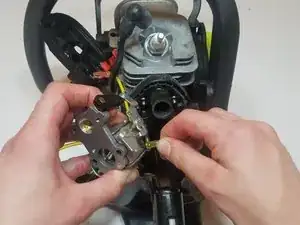

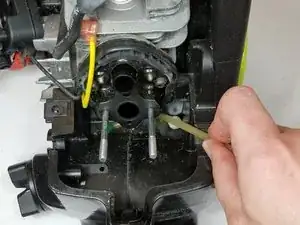

Collegare la linea del carburante di diametro maggiore (linea del filtro del carburante) all'ingresso di aspirazione sul carburatore.
Collegare il tubo del carburante di diametro inferiore (tubo di ritorno del carburante) alla porta di ritorno sul bulbo di adescamento (nipplo più lungo).
Far scorrere nuovamente il carburatore sui bulloni di montaggio mentre si estrae l'allentamento dei tubi del carburante dal serbatoio del gas.

What’s the name of that small black tap look piece?

Jessica Rios - 14/05/20

Passo 24

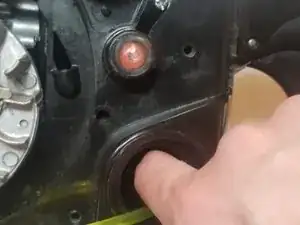

Reinserire la pompetta nell'alloggiamento.
Tagliare il tubo del carburante di diametro inferiore (tubo di ritorno del carburante) e spingerlo nel serbatoio del gas.
La linea di ritorno del carburante dovrebbe trovarsi sul fondo del serbatoio.

Passo 25

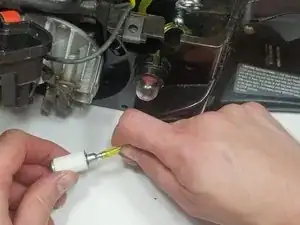

Tagliare la linea del filtro del carburante e collegare il nuovo filtro del carburante.
Spingere la linea del filtro del carburante nel serbatoio del gas.
Il filtro del carburante dovrebbe trovarsi sul fondo del serbatoio del gas.

Passo 26

Ricollegare la tiranteria dell'acceleratore alla tiranteria del carburatore.
Tirare e tenere premuto il grilletto dell'acceleratore per esporre il punto di attacco per la parte del grilletto della tiranteria dell'acceleratore.
Collegare la tiranteria dell'acceleratore al grilletto dell'acceleratore.

Passo 27

Ricollegare la leva dell'aria.
Far scorrere l'alloggiamento del filtro dell'aria sui bulloni di montaggio del carburatore.
Fissare l'alloggiamento del filtro dell'aria con i due dadi da 5/16".
Fissare l'alloggiamento del filtro dell'aria con una vite T25.

Passo 28

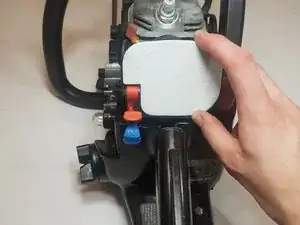

Installare il nuovo filtro dell'aria sull'alloggiamento del filtro dell'aria.
Installare il coperchio del filtro dell'aria.
Collegare il cavo dell'interruttore di spegnimento.

Passo 29

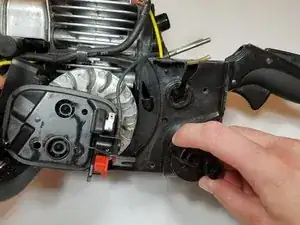

Installare il gruppo di avviamento sul motore.
Fissare il gruppo di avviamento con quattro viti T25.
Tirare lentamente la fune di avviamento finché il volano non si innesta nel gruppo di avviamento.

Passo 30

Ricollegare la candela.
Installare il coperchio superiore e fissarlo con tre viti T25.

Terrific guidlines! I wasn't able to complete the work in 45 minutes - primarily because pulling the fuel lines through was a difficult task - but your detailed steps helped me make sense of the project. Thanks! - David Garrison

David Garrison -

Conclusione

Per rimontare il dispositivo, segui le istruzioni in ordine inverso.
