Introduzione

Open the console and replacing the faders, step by step. This job need soldering skills an couple of hour.

  1. 4JyYyQe2yXvAAOLc
    4JyYyQe2yXvAAOLc
    VIOplpkDk4QfM15l
    • Remove 5 screws:

    • Three screws for the lower part

    • Two screws for the upper part

    • Use a #4 Phillips screwdriver.

  2. IRfy6SVYZaUcouGP
    IRfy6SVYZaUcouGP
    SANRhhitwyWptTCy
    • Remove sub-d connector from bargraph.

    • Remove 4 screws (2shorts/2 long) from metal bracket and mixing desk.

    it is not necessary to remove the meter bridge if you just open the top plate without the input modules

    Marco -

  3. OTvRWubNrQ2b4ZIY
    • Remove 15 screws:

    • Remove 1 smaller screw

    • remove Phillip screw #2

    • Attention: these are self-tapping screws => risk of creating chips when screwing.

    you only have to remove the top 6 screws on both sides to lift the top plate

    Marco -

  4. seBRUiebRUTncJ4J
    seBRUiebRUTncJ4J
    QUbZJPBhacObDLTj
    snFVPQ5vWyucAD51
    • remove 16 + 1 fader with fingers or a with a plastic card.

    • remove 4 screws at the back.

    • remove 4 screws at the front (bad pic here).

    if you remove the top 4 screws on the back you can lift the top plate without the input modules

    Marco -

  5. 2W1cICjtb1cDKfl2
    2W1cICjtb1cDKfl2
    SwYVSjIiBgBDErfY
    • remove carrefully from the side the 2 withe connectors.

    • remove carrefully 2 cables from the power unit, unlock first the connector.

    If you lift the top plate there is no need to unplug these cables.

    Marco -

  6. uC64aSkbJNcEDkBE
    uC64aSkbJNcEDkBE
    CtcKPwk4k5GBHlCa
    FREjCorqtn5PMLlK
    • open carefully the console from back to front by graping the sides.

    • open connectors and remove 5 cables.

    • you can now remove the upper part of the console.

  7. 4HkTqTTieElLY6Nq
    4HkTqTTieElLY6Nq
    lMffjQoS6oqBOHvL
    3YWaQurgqu3F1JVE
    • Cut the plastic clamps. Their are 4 clamps in the corners and 1 clamp holding flat cable in place.

    • Unscrew the 10 screws with a Phillips #2 screwdriver.

  8. DwBwTaXDyh5ysILT
    • For each fader remove the 2 blacks screws with a philips #2.

  9. 5nayqZ43Eup5kn4C
    5nayqZ43Eup5kn4C
    ynDfOQWEHobK5PRC
    • remove solder from 4 metal bracket that are fixed to the PCB from the cover.

    • remove solder with a pump from 6 pin of the fader.

    • remove solder from the 2 pin of the motor of the fader.

  10. cug4WRwARTnnKFpM
    • Replace transistors by new ones.

    • 2SB1181.

    • 2SD1733.

    • they are hard to find as the are being obsolete.

    Avant de remplacer les transistors, je suggère de contrôler les jonctions au multimètre (fonction diode), ça évitera du boulot fastidieux et inutile...

    lehue.philippe -

    If the faders still move up and down, albeit erratic, there is most likely no need to replace the transistors. Sometimes recalibration makes them work in both directions again. There are replacement transistors with a higher current rating.

    Marco -

  11. V1HLkxoe244SbCTA

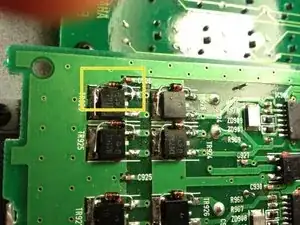

    • An idea from web forum from a Yamaha Technician that propose to add 4X 1N4148 diode by fader to protect the transistor. as free wheel.

    • add diode between base and collector as show here.

    Bonjour,

    je répare actuellement une DM1000, pourriez vous m'indiquer les caractéristiques de la diode en question?

    Merci d'avance pour votre réponse.

    Benjamin

    benjamingardet@icloud.com

    Gardet Benjamin -

    Bonjour Benjamin,

    Alors il s'agit simplement d'une diode 1N4148.

    le modèle de Vishay semble convenir:

    https://www.vishay.com/docs/81857/1n4148...

    Tout de bon pour votre réparation. Pour info, notre réparation tient depuis 5 ans sans soucis.

    Meilleures salutations

    F. Jeanneret

    F. Jeanneret -

    Merci pour votre réponse, je vais les commander pour plus de fiabilité.

    D'autre par sur ma DM1000 j'ai deux préamplis que ne fonctionnent plus et je pense aux amplis OP qui seraient HS. Auriez vous une référence sur le sujet à me conseiller?

    Merci encore d'avance pour votre réponse.

    Benjamin

    Gardet Benjamin -

    Bonjour, Malheureusement je n'ai pas eu de problèmes avec des Preamp.

    Avez-vous une image des preamp à dispos? le modèle est-il inscrit dessus?

    Bonne chance pour remettre en état votre table.

    F. Jeanneret

    F. Jeanneret -

    Bonjour,

    Merci pour vos conseils et votre tuto. Les 68 transistors sont changés, je n'ai pas encore mis les diodes, mais tout fonctionne à nouveau.

    Il me reste encore les deux preamps à réparé mais je ne sais pas comment tester les composants. En cherchant sur le net, je suis tombé sur la piste des amplis OP, des UPC4570G2 mais qui ne sont plus fabriqués, je recherche donc un vendeur de composants obsolètes ou bien une référence équivalente.

    Si vous avez des pistes ou des conseils je suis preneur avec plaisir.

    J'ai également des photos sur mon téléphone, mais je ne sais pas comment vous les transmettre.

    Merci d'avance pour votre retour.

    Benjamin

    Gardet Benjamin -

    Bonne idée la diode! Petite correction, la diode de roue libre est à placer entre le collecteur et l'émetteur, elle évitera la surtension créée par la self du moteur à la coupure. cathode de la diode sur le collecteur du transistor NPN (2SD1733)et sur l'émetteur du transistor PNP (2SB1181)

    lehue.philippe -

    Merci Philipe pour les précisions. Vous avez réparé votre table de mixage?

    F. Jeanneret -

Conclusione

To reassemble your device follow the following instructions in reverse order.
