Introduzione
Questa guida mostra come separare il gruppo del lettore CD del GameCube dalla scheda madre.
-
-
Ruota il GameCube in modo che la faccia inferiore sia rivolta verso l'alto.
-
Utilizza il cacciavite Gamebit da 4,5 mm per rimuovere tutte e quattro le viti.
-
-
-
Con la faccia inferiore del GameCube rivolta verso l'alto e le viti rimosse, tira attentamente la copertura esterna della console via dalla copertura superiore.
-
Sposta il GameCube in modo che l'interno sia rivolto verso l'alto.
-
-
-
La parte sinistra della console contiene la ventola e il suo alloggio.
-
Svita attentamente le due viti che fissano la ventola al suo alloggio.
-
Non scollegare i cavi rosso e nero della ventola dalla console. Indicato in arancione
-
-
-
Svita le quattro viti a croce Phillips #1 che bloccano le molle della terra.
-
Rimuovi attentamente le molle della terra dalla console come mostrato nella seconda immagine.
-
-
-
Il lettore CD è fissato ad una placca in metallo.
-

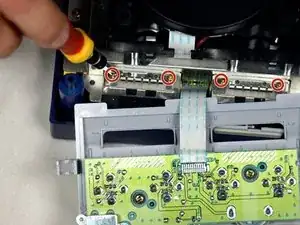

Usando un cacciavite a croce Phillips #2, svita le dodici viti attorno al bordo esterno del lettore CD.
-
-
-
Separa attentamente il gruppo del lettore CD dal resto del GameCube.
-
Il gruppo del lettore CD è fissato alla scheda madre sottostante da una presa: potresti dover fare una certa forza per rimuovere attentamente il gruppo.
-
La placca in metallo e il lettore CD resteranno attaccati.
-
Per rimontare il dispositivo, segui le istruzioni in ordine inverso.
