Introduzione

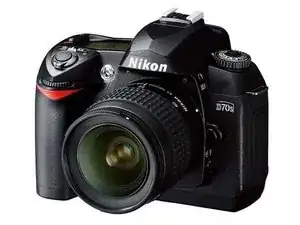

Questa guida vi guiderà nella riparazione del flash integrato della fotocamera DSLR Nikon D70 (D70s, D80 o simili).
Questo problema -molto comune e riscontrato da molti utenti- è facilmente riparabile.
Strumenti
-
-
Accertarsi che il flash integrato sia APERTO.
-

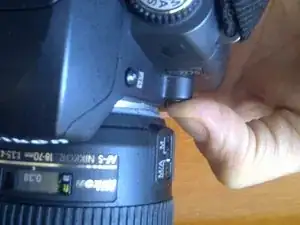

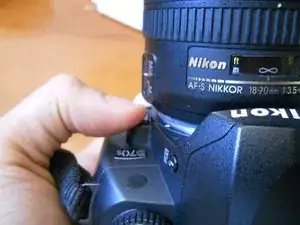

Se presente, rimuovere la lente. Per sbloccare l’obiettivo tenete premuto il pulsante di sblocco e ruotate l’ottica in senso orario. Prima di rimuovere la lente, assicurarsi che la fotocamera sia spenta. Per evitare che polvere o altri corpi estranei entrino dentro la fotocamera montare sul bocchettone porta-ottica il tappo del corpo macchina.
-
Rimuovere la batteria. Per rimuoverla, a fotocamera spenta, fate scorrere la leva di blocco alla posizione di apertura e rimuovete la batteria.
-
-
-

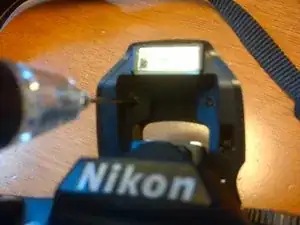

Svitare le viti del flash integrato con un cacciavite Phillips #000.
-
Notare che le viti sono leggermente angolate verso l'esterno del flash integrato.
-
-
-

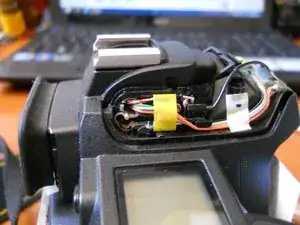

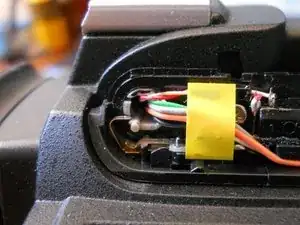

Sul lato sinistro dello scomparto dei cavi si può notare una linguetta metallica a forma di “C”. Vicino ad essa si può anche notare un piccolo cilindro plastico bianco. La linguetta metallica deve avvolgere il cilindro plastico per assicurare il corretto funzionamento del flash.
-

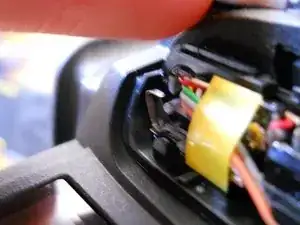

Si possono notare 2 piccole linguette plastiche che bloccano il cilindro. Queste devono essere decompresse per poter tirare il cilindro verso l’esterno. Dopodiché agganciare la linguetta metallica sul cilindro.
-
ATTENZIONE: fare attenzione a NON toccare alcuna parte metallica con le mani nude durante le operazioni di riparazione. Anche se la batteria è stata rimossa, i condensatori di scarica possono ancora essere carichi e darvi una forte scossa.
-
ATTENZIONE: fare attenzione a non rovinare l’isolamento dei cavi per evitare dei cortocircuiti. Controllare che nessun cavo sia dissaltato per garantire il corretto funzionamento del flash.
-
Per riassemblare il dispositivo, seguire le istruzioni al contrario.
