Riparazione di un cavo USB

Scritto Da: David
  • Commenti: 16
Riparazione di un cavo USB

Difficoltà

Difficile

Passi

6

Tempo Necessario

1 ora

Introduzione

La maggior parte dei cavi USB consiste di quattro fili: rosso, nero, bianco e verde. Alcuni cavi più recenti hanno otto fili, ma la procedura è la stessa. Se la spina USB è danneggiata, è necessario rimuovere e sostituire l'intera spina. Altrimenti, può essere rimossa solo la parte danneggiata del cavo.

  1. jrXPnJlEorbtAMhW
    jrXPnJlEorbtAMhW
    tkUNX5nTmSGRSniI
    l5EF2GMBSogENp1o

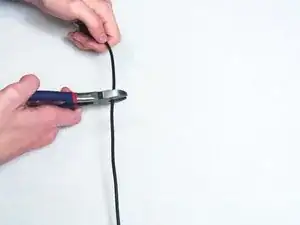

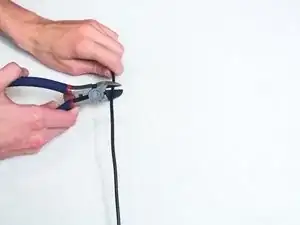

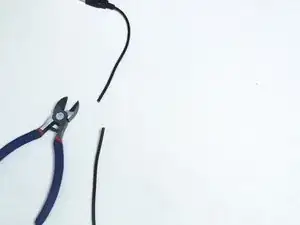

    • Rimuovi la parte rotta del cavo USB con le tronchesine.

    • Ora dovresti avere due pezzi del cavo rimasti. Se è stato necessario rimuovere l'intera spina USB, ti servirà una spina sostitutiva.

  2. 2maECAJQD1PTE1BB
    2maECAJQD1PTE1BB
    NZKpTZldYeHBvFp3
    YrE2SMoniXBZUKQ1

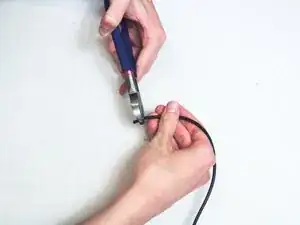

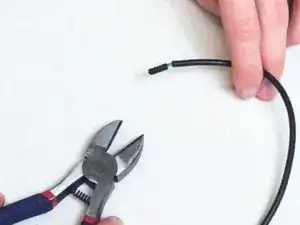

    • Taglia il rivestimento esterno del cavo di entrambi i cavi con tronchesi o forbici, facendo attenzione a non tagliare i fili stessi.

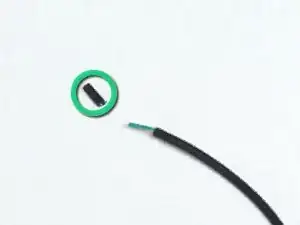

    • Estrai il pezzo di copertura che è stato separato dal resto. Dovresti rimanere con quattro fili individuali esposti.

    • Ci dovrebbero essere quattro fili e, occasionalmente, anche un pezzo di corda. Se ci sono meno fili, allora uno è stato tagliato e occorre ricominciare da capo.

    • Se ci sono più di 4 fili, probabilmente si tratta di un cavo USB 3.0. In questo caso, assicurati che i fili che ricollegherai siano entrambi USB 3.0.

  3. Q3VWNAdY1PYckZV2
    Q3VWNAdY1PYckZV2
    EboXrHuEXxSODPZB

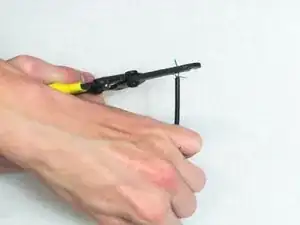

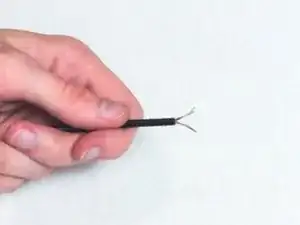

    • Spella tutti i fili da entrambi i cavi usando una spelafili. Avrai bisogno di circa 1,9 cm di filo di rame esposto.

    • Se non si dispone di una spelafili, è possibile spellare i fili nello stesso modo in cui sono stati esposti questi fili. Taglia delicatamente l'isolamento esterno, poi tira via l'isolamento.

    • Quando si spellano i fili, non tagliare o danneggiare i fili di rame. Se si danneggia il filo, taglia la parte danneggiata e riprova.

  4. naYREcSsT5NcgSCK
    naYREcSsT5NcgSCK
    SVfCnhCcs2PNTkTe

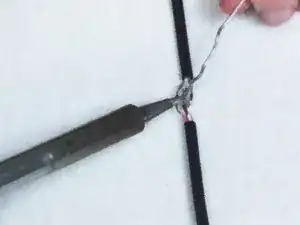

    Oftmals sind die Drähte beschichtet und wollen gar kein Lot annehmen. Was sollte man dann machen?

    Lutz -

    Sie können die Beschichtung mit feinem Schleifpapier entfernen.

    Toon Konings -

  5. rlUCGua12NTS2sof
    rlUCGua12NTS2sof
    Typcro1ICTSyTDu2
    fVLYxhSEr4Wj6DXt

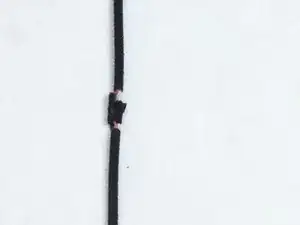

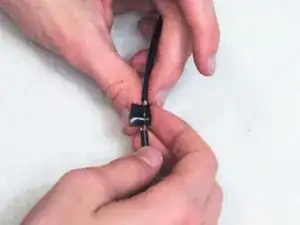

    • Avvolgi ogni filo con del nastro isolante e assicurati che non ci sia rame esposto.

    what if the cable snapped out of the mouse

    Keri Houck -

    Gebruik als laatste stap een krimpkous om alles goed in/af te sluiten 🤨

    fietsen met KBO -

    Gebruik als laatste krimpkous om alles goed in/af te sluiten 😎

    fietsen met KBO -

  6. XPnRopUqnTED2Dy4
    XPnRopUqnTED2Dy4
    JtT5Zwk1cmNoIWUM

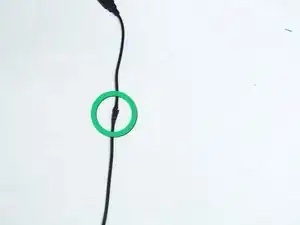

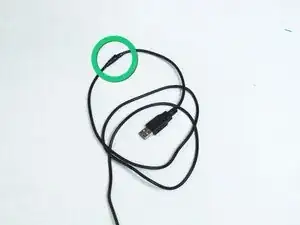

    • Avvolgi tutti i fili ed entrambi i cavi insieme nel nastro isolante per collegare tutto in un unico cavo in modo che duri più a lungo.

    What if the wire is cut near one of the two ends how do you fix it then?

    Alis Shrestha -

    Instead of going through this, if the cable is wrecked by the end I would get a new cable. $10 will get you a 10' USB to C wire braided cable at Walmart. Good for home use charging phone. For laptop I would get something of better quality. Your office IT Support staff can help you there.

    Neal Jacobsen -

    Thanks Neil, but the whole purpose of this is to save on resources, and learn to be resourceful yourself.

    Every cable that I fix is one that I don't have to buy and $10 I have for something else!

    Robyn Stewardson -

    Heatshrink tubing will give you a more reliable and durable repair, just remember to slide it on before you do the soldering and slide it far enough away that your soldering iron doesn't prematurely shrink it.

    Juan Garcia -

Conclusione

Una volta che il dispositivo è assemblato e fissato con il nastro adesivo, la riparazione è fatta e si può tornare indietro e farla più volte.
