Scheda alimentazione PlayStation 2

Scritto Da: jwyoung

Commenti: 12

Difficoltà

Moderato

Passi

Tempo Necessario

15 minuti

Introduzione

Rimuovi e sostituisci la scheda di alimentazione della tua PlayStation 2.

Strumenti

Passo 1

Capovolgi la PlayStation 2 in modo che la parte inferiore del dispositivo sia rivolta verso l'alto.
Utilizza il bordo piatto di uno spudger di metallo per estrarre i coperchi delle otto viti piatte.
Rimuovi le seguenti otto viti che fissano il coperchio superiore alla cassa inferiore:
Quattro viti a croce da 55,4 mm
Quattro viti a croce da 18,0 mm

Before proceeding to step 2, Take a look at your PS2, some PS2's have 10 screws (and screw covers) instead of 8 (i found them underneath the optical drive), these instructions have mislead me and i ended up breaking my top cover for my PS2.

Tristan -

Ich möchte daraufhin weisen, daß es bei der SCPH-50004 zwei verschiedene Schraubabdeckungen gibt.

4x Kreuzförmig 4x rechteckig

Sowie eine silberne schraube die sich an der unterseite aufhöhe des Reset-Knopfes befindet.

Christian Lehnhardt - 28/08/23

Passo 2

Alcuni modelli hanno un numero diverso di viti e piedini. Rimuovi tutti i piedini e le viti nella parte inferiore del case.
Il modello a 10 viti ha 6 viti nella parte più bassa e 4 nella parte superiore.

Passo 3

Stacca l'adesivo di garanzia (situato accanto all'interruttore principale di alimentazione) dal case.
Per evitare di invalidare la garanzia, scaldalo con cura, rimuovilo e riposizionalo com'era prima.

Passo 4

Ribalta la PlayStation 2 facendola tornare nella sua posizione originale.
Separa sollevandolo il coperchio superiore dalla scocca.
Per facilitare la rimozione, si raccomanda di aprire prima la metà più vicina all'interruttore di alimentazione, facendo scorrere il coperchio superiore verso la parte anteriore della scocca.
Rimuovi con cautela il cavo di alimentazione che collega la metà superiore e quella inferiore scollegando il gruppo del cavo di alimentazione dalla scocca.

If you have a 5000x model, then the power and reset buttons are attached to the console, not the lid. Therefore there won’t be a cord

ARandomGuy231 - 07/11/21

Passo 5

Rimuovi le due viti Phillips nere da 6,4 mm che fissano l'unità disco ottico alla scocca inferiore.
Solleva e rimuovere l'unità disco ottico direttamente dalla scocca inferiore.

Passo 6

Rimuovi le due viti Phillips da 14,6 mm con testa dorata che fissano le porte dei controller alla scocca inferiore.

Passo 7

Solleva delicatamente la scheda delle porte dei controller dal suo alloggiamento all'interno della custodia inferiore.
Non rimuovere completamente la scheda delle porte del controller. Essa è ancora fissata tramite un cavo a nastro.
Tira il cavo a nastro della porta dei controller in modo che esca dalla sua presa sulla scheda.
Rimuovi la scheda delle porte dei controller dalla scocca inferiore.

El conector del flex del modulo de conectores de los mando y las memory card no va a presión, para volver a colocarlo, hay que abrirlo.

Marcos Morán -

Controller is detached can we fix it?

The clip which holds the controller is broken

sravan kumbum -

Passo 8

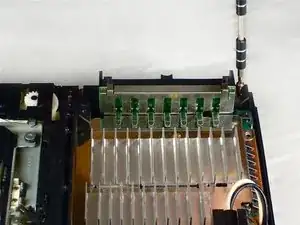

Rimuovi le due viti a croce dorate da 14,6 mm che fissano la ventola alla scocca inferiore.

Passo 9

Se c'è un dispositivo che occupa il vano di espansione, assicurati di rimuovere il dispositivo. Il vano di espansione dovrebbe essere vuoto.
Rimuovi il coperchio tirandolo via dal vano di espansione.

If there is a harddrive in the system place switch on off position before removing and reinstalling because it may blow the fuse that runs the harddrive!

stephen harrison -

Passo 10

Stacca il supporto della scheda madre dal bordo anteriore e rimuovilo dalla scocca inferiore.

Passo 11

Ora che tutta quella plastica ingombrante è fuori dai piedi, possiamo passare alle cose divertenti - l'elettronica!
Rimuovi le quattro viti Phillips con testa dorata da 7,6 mm che fissano l'alimentatore al supporto della scheda madre.

If you have a 5000x model, then the power supply will be flipped upside down (or right side up). the screws are in the same positions

ARandomGuy231 -

Passo 12

Solleva la gabbia del vano di espansione rimuovendola dal supporto della scheda madre.

Passo 13

Non rimuovere ancora la scheda di alimentazione. Essa è ancora attaccata al supporto della scheda madre tramite il connettore della scheda di alimentazione (evidenziato nella prima immagine), che si trova accanto all'interruttore di alimentazione principale.
Solleva con attenzione la scheda di alimentazione. A questo punto si dovrebbe vedere il connettore della scheda di alimentazione collegato alla scheda stessa.
Stacca il connettore della scheda di alimentazione dalla sua presa sulla scheda.
