Introduzione
Lo abbiamo ripetuto per anni: qualsiasi prodotto che "potrebbe" avere dell'elettronica al suo interno alla fine "avrà" dell'elettronica al suo interno. Oggi abbiamo un nuovo cyborg sul tavolo operatorio: la Bici Elettrica Pieghevole MiJia QiCycle. È il primo veicolo di questo tipo a finire sul tavolo anatomico, quindi siamo emozionati nell'affrontare questo nuovo tipo di dispositivo. Sarà riuscita la Xiaomi a rendere più pratica la bicicletta, un mezzo facilmente aggiustabile, senza renderla un incubo per il riparatore faidate? Procediamo con questo smontaggio e vediamo di scoprirlo!
Se vuoi tenerti aggiornato sulle novità tecnologiche senza faticare troppo, basta che ci segui su
-
-
Ti stiamo guardando, piccolo amico della mobilità. Il design esterno è elegante, ma diamo un'occhiata alle caratteristiche tecniche:
-
Motore nel mozzo anteriore da 250 W, 36 V
-
Batteria da 0,21 kWh (con 20 celle Litio-ioni NCR18650PF)
-
45 km di assistenza alla pedalata con una singola carica
-
Cambio Shimano a 3 velocità nel mozzo posteriore
-
Sensore di coppia che regola la potenza in base alla tua pedalata
-
Computer di bordo integrato con il controller per visualizzare dati in tempo reale su velocità, distanza, potenza ecc.
-
-
-
Con pochi semplici movimenti può essere trasformato da "pronto per pedalare" a "compatto e trasportabile".
-
Pur con il motore nel mozzo e la batteria, la QiCycle pesa solo 14,5 kg. Più o meno come due bassotti oppure tre gatti.
-
-
-
Per chi non avesse familiarità con le biciclette elettriche pieghevoli, eccone qui un'altra per confronto: la classica, ma simile, pieghevole Brompton. Un modello che però si pone a un livello un filo più alto, anche in senso fisico.
-
La QiCycle ha il passo più corto (870 mm) con ruote più piccole (16"). Anche il manubrio fisso e la sella alla sua massima altezza restano più bassi (cattive notizie per chi supera i 170 cm).
-
Il computer di bordo integrato prevede quattro diverse modalità di regolazione della potenza e visualizza in tempo reale i dati di viaggio (e c'è anche un'app per smartphone per accedere a un'altra buona tonnellata di informazioni).
-
-
-
Abbiamo parlato abbastanza, passiamo all'azione. Iniziamo a fare a pezzi il veicolo cominciando dalla parte più semplice: la sella. Basta aprire due leve a sgancio rapido e viene via!
-
È il tubo della sella a bloccare in posizione il braccio posteriore; quindi basta rimuoverlo per poter ripiegare la bici.
-
Il prossimo passo è svitare i pedali. Il meccanismo riduce la larghezza complessiva della bicicletta quando è ripiegata.
-
-
-

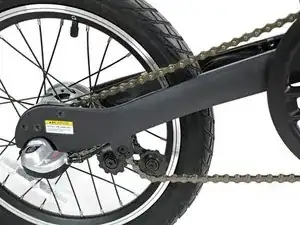

La catena resta all'esterno del braccio posteriore e ha un pratico tendicatena che ne rende molto semplice la rimozione.
-
La corona ha 52 denti, il pignone 14. Il che significa un rapporto di 1:2.7 in prima marcia, 1:3.7 in seconda e 1:5 in terza.
-
La catena ha 96 maglie. Non c'è alcuna falsa maglia per aprire la catena, ma basta un comune smagliacatene per smontare qualsiasi maglia.
-
-
-
La rimozione della guarnitura, ovvero il gruppo corona-pedivelle, richiede un modesto intervento preliminare: si deve togliere una piccola copertura prima di inserire l'estrattore. Subito dopo, però, si estrae come una qualsiasi guarnitura.
-
Il pezzo successivo da rimuovere del gruppo di propulsione umana è il movimento centrale.
-
Anche qui abbiamo bisogno di un attrezzo standard per biciclette, l'apposita chiave per movimenti centrali, per poter allentare questa parte di hardware.
-
-
-
Una bella caratteristica della QiCycle è questo cambio nel mozzo Shimano a tre velocità. Abbiamo potuto smontare facilmente la leva a squadra per estrarre il bullone che passa all'interno del mozzo.
-
All'altra estremità della bici, abbiamo tirato via la manopola in gomma per poter rimuovere il comando del cambio dal manubrio.
-
-
-
La ruota posteriore è dotata di "roller brake", un tipo di freno al mozzo che è una variante del freno a tamburo. È azionato dalla leva sul manubrio, quindi si può pedalare al contrario liberamente.
-
Abbiamo iniziato a sfilare il cavo dei freni, ma sembra che sia rivettato al gruppo del mozzo e quindi rimane attaccato da quella estremità.
-
Perciò abbiamo allentato il bullone che fissa il mozzo al telaio per poter tirar fuori la ruota da 16 pollici con i suoi 28 raggi, il suo cambio a tre rapporti con il freno integrato e anche il flessibile di comando del freno stesso...
-
-
-
Ovviamente non avremmo smontato questa bicicletta se non fosse stata una bicicletta di tipo smart. E quindi è ora di controllare il sensore di velocità.
-

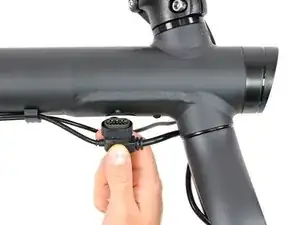

Il cavo si connette sotto il supporto della sella e poi corre lungo il telaio fino all'uscita (modulare) di connessione.
-
Siamo riusciti a sfilare il cavo e a liberare il gruppo sensore.
-
-
-
Estratta la piccola scheda elettronica, arriviamo al cuore di questo miracoloso sistema di misurazione:
-
-
Il sistema di tre cavi è collegato con un semplice connettore JST, non è saldato. Questo è ciò che chiamiamo modularità.
-
-
-
Tornando a qualcosa di più meccanico, smontiamo il freno anteriore: un tradizionale freno a caliper.
-
Per trovare altri componenti elettronici, ora puntiamo alla ruota anteriore con il suo motore integrato nel mozzo.
-
Un semplice spinotto ci permette di disconnettere il cavo del motore e quindi di rimuovere la ruota anteriore.
-
-
-

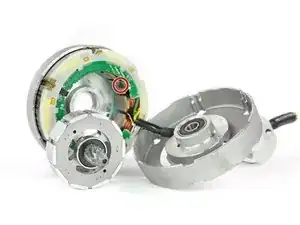

Con il coperchio smontato, possiamo tirar fuori l'elemento rotante e scoprire una piccola scheda di forma circolare dietro la copertura posteriore del motore.
-
Oltre a gestire la potenza ha anche tre sensori (uno ogni quattro bobine) per misurare la velocità.
-
I tre ingranaggi sono in plastica per ridurre al massimo l'usura.
-
-
-
E ora, benvenuti a metà dello smontaggio.
-
Abbiamo spogliato la QiCycle di buona parte della sua ciclistica. Ci resta uno scheletro di alluminio che pesa 5,5 kg, oltre un terzo del peso complessivo del veicolo.
-
Andiamo avanti estraendo la spina principale dal tubo superiore; questo ci permette di estrarre il "sistema nervoso" che collega insieme tutti i componenti elettronici.
-
-
-
Ci sono solo 4 viti Torx per fissare la cover del computer di bordo e lo schermo TFT da 160×128 pixel è collegato con un semplice connettore ZIF.
-
Sul lato posteriore della scheda, troviamo i seguenti chip:
-
Processore ARM MediaTek MT6261A
-
Controller PIC Microchip PIC16LF1518-I/MV
-
Smart chip Bluetooth per l'illuminazione CSR 1010D A05U
-
eFuse con protezione da sovratensioni Texas Instrument TPS259240
-
Memoria seriale flash da 128 Mb Winbond 25Q128FV
-
-
-
Abbiamo tenuto il meglio, o se preferite il massimo (della potenza), alla fine: il tubo portabatterie!
-
Il tubo può essere rimosso con una sola mano, semplicemente premendo un pulsante. Può essere caricato in tre ore tramite la sua connessione laterale a cinque poli.
-
Una discreta percentuale del peso della bicicletta è costituita da questa batteria: pesa 1,46 kg, naturalmente quando è carica al massimo... ;)
-
La capacità dichiarata della batteria é di 5800mAh (208.8Wh). Per fare un confronto del tutto inutile, equivale a oltre 5 iPads Pro 12.9"!
-
-
-
Iniziamo estraendo la luce posteriore. Rimane attaccata a un cavo, ma dà accesso ad alcune viti nascoste. Questo ci permette di accedere all'interno.
-
Questo enorme cordone ombelicale collega la presa di carica alle batterie e al BMS (Sistema Gestione Batteria) all'altro capo e a un circuito a LED dietro la luce posteriore.
-
Abbiamo sfilato la scheda e scoperto alcuni segreti. Questo circuito controlla il Sistema di LED posteriori e alcuni LED spia disposti alle estremità del tubo (probabilmente per indicare l'attività della batteria).
-
-
-
Il vano principale della batteria oppone una fiera resistenza all'apertura. Ci sono cinque viti (nascoste da coperture difficili da estrarre), ma non solo.
-

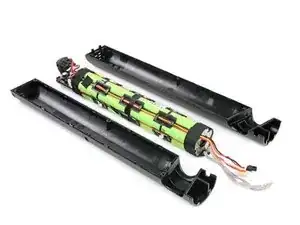

Portiamo finalmente a termine il compito con un leggero riscaldamento e "buone vibrazioni". Aprendo l'involucro, rompiamo delle mollette monouso. Cattive notizie per chi dovesse sostituire la batteria.
-
Finalmente arriviamo all'agognato premio: 20 celle Panasonic al litio-ioni NCR18650PF. Panasonic è un marchio valido (e sicuro), quindi la ricarica non dovrebbe porre problemi. Non è così per la sostituzione delle celle.
-
Il pacco include una scheda elettronica con il sistema di gestione batteria (BMS).
-
-
-
Il circuito comprende svariate resistenze. Mentre tra i componenti, spiccano questi:
-
Un microprocessore MCU per gestione batteria ATMEL MEGA 328P
-
S11428 33TVF
-
Oscillatore al quarzo FL12.000
-
Sull'altro lato troviamo questi:
-
MOSFET a trincea a canale n Magnachip MDU1931 (x4)
-
Raddrizzatore RS2M
-
-
-
Torniamo al telaio per procedere ancora un po' con lo smontaggio prima di affrontare la restante parte elettronica.
-
La cerniera principale della bicicletta, quella della forcella posteriore, è collegata al tubo principale con un semplice bullone a brugola.
-
Una volta scollegata dal telaio è evidente l'asimmetria della cerniera, che è angolata.
-
-
-
Il secondo rilevante strumento di "compattazione" della bici è il manubrio pieghevole. Il meccanismo è intelligente e basta tirare una spina per il ripiegamento.
-
Per staccare la forcella anteriore dalla cerniera, usiamo la chiave a brugola da 10 mm, uno strumento non troppo comune ma fondamentale nel mondo della riparazione biciclette.
-
-
-
Non ci rimane che il tubo superiore, completo di luce anteriore e del cervello della bici.
-
Con una decisa rotazione della mano possiamo sbloccare la luce anteriore ed estrarla dalla sua sede.
-
Un singolo cavo e un semplice connettore danno tutta la potenza che serve alla potente luce a LED.
-
-
-
Il cervelloL'unità di controllo è montata su una comoda basetta attaccata al telaio con due semplici d viti. -
Una volta rimosse le viti, si può afferrare l'unità di controllo e farla scorrere fuori lungo la scanalatura di guida.
-

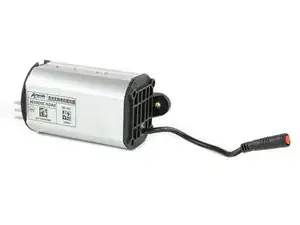

Il cervello del veicolo è un controller monoblocco della Ananda, costruttore di diverse componenti di bici elettriche.
-
-
-
Ovviamente noi non diamo molto peso alla parola "monoblocco". Quindi affrontiamo alcune viti Phillips standard e ci diamo da fare per aprire il cocciuto involucro.
-
Proviamo con un Jimmy e i rinomati Strumenti di Apertura iFixit e tentiamo di forzare il blocco. Il tutto senza successo, nemmeno riscaldando il tutto.
-
Rivolgiamo quindi i nostri sforzi al pannello laterale e quello che abbiamo scoperto vi lascerà a dir poco basiti.
-
Tre schede, collegate da un esercito di contatti, sono annegate in una distesa di gomma trasparente giallastra.
-
-
-
La maggior parte dei componenti più importanti è disposta sulla scheda dei contatti di ricarica; qui abbiamo spiato questi componenti:
-
Microcontroller STM32100C8 con processore RISC a 32 bit Arm Cortex-M3
-
Ricetrasmettitore tipo LIN J2602 MCP2003
-
Amplificatori operazionali (op-amp) doppi a bassa potenza Diodes Inc AS358M
-
Transistor GH17M
-
Il resto delle schede immerse nella roba appiccicosa contiene soprattutto condensatori e altri componenti passivi.
-
-
-
E con questo la bicicletta è stata ripiegata, riaperta e completamente fatta a pezzi.
-
Tutto questo salvo le parti più banali come le gomme: in fin dei conti siamo qui per la parte "elettrica" di questa bici pieghevole.
-
-
-
La Bicicletta Elettrica Pieghevole MiJia QiCycle è il primo oggetto di questo tipo a cui diamo un punteggio. Nella nostra scala di riparabilità si è guadagnata 6 punti su 10 (10 significa massima facilità di riparazione) in base ai seguenti punti:
-
Sono stati usati ovunque componenti standard da bicicletta, il che rende più pratiche le riparazioni.
-
Il gruppo batteria può essere rimosso e sostituito con facilità.
-
I componenti elettronici possono essere rimossi senza danneggiare la bicicletta, estendendo la sua vita e rendendo più facile il riciclo delle parti.
-
L'alloggiamento della sella, il telaio e il motore nel mozzo anteriore non sono standard, quindi la sostituzione è un po' più difficile se il costruttore non offre i ricambi.
-
Il pacco batteria è un gruppo complesso, il guasto di un singolo componente può portare a una sostituzione generale che rappresenta uno spreco.
-
