Smontaggio Casio fx-82MS

Scritto Da: Luca Casonato
  • Commenti: 1
Smontaggio Casio fx-82MS

Difficoltà

Moderato

Passi

7

Tempo Necessario

5 minuti

Introduzione

Questa iconica calcolatrice scolastica doveva davvero essere fatta a pezzi.

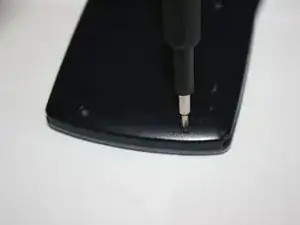

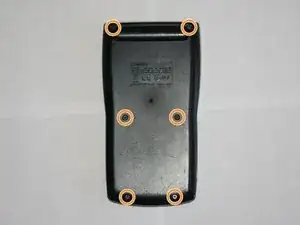

  1. eJOmdeID4cQ6goVi
    eJOmdeID4cQ6goVi
    xLYHeUCcymXcotj2
    mRNd124CFq5VhYhC

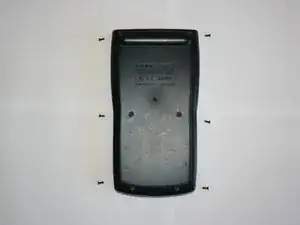

    • Rimuovi queste viti.

    • 6 viti Philips #0

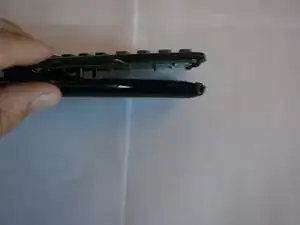

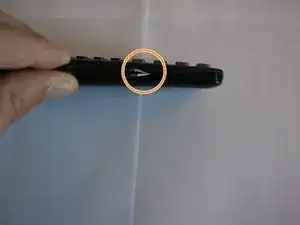

  2. bSwJS6y36QmSLNqK
    bSwJS6y36QmSLNqK
    UjfqHCQsHr2elZNt
    OSVWfiDDJDBebI1T

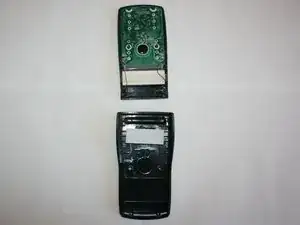

    • Metti le pinzette (chiuse) nelle rientranze sul lato della calcolatrice.

    • Apri lentamente le pinzette per dividere la calcolatrice in due parti.

    • Su alcuni lotti di costruzione di questa calcolatrice, è stata utilizzata la colla per tenere meglio insieme le due metà. Potrebbe essere necessario utilizzare una carta o dei plettri per dividere i due pezzi.

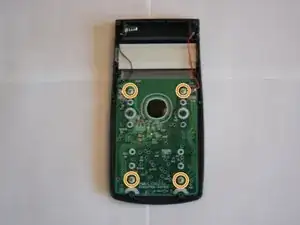

  3. 3CmjeFXsQrtPZaYB
    3CmjeFXsQrtPZaYB
    OWNNBsY6mKYZLrkt

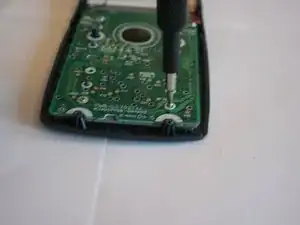

    • Rimuovi queste viti.

    • 4 viti Philips #0

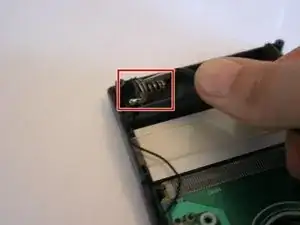

  4. CwTIvMFIY6mZWs1C
    CwTIvMFIY6mZWs1C
    ZFWHCeMZ2aZiT4vE

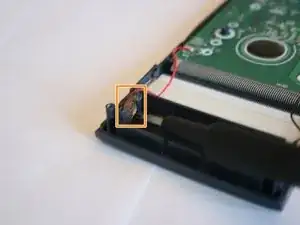

    • Usa un paio di pinzette per tirare il connettore fuori dal suo alloggiamento.

    • Usa un cacciavite per fare leva sul connettore fuori dal suo alloggiamento.

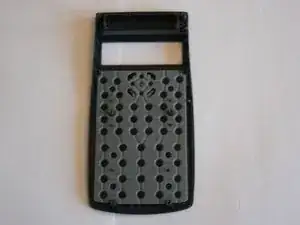

  5. Gswy4lR2FV2NMO3T
    Gswy4lR2FV2NMO3T
    uRoM2GE5I1db1B4B
    LPw3uPB3KuYdSjvd

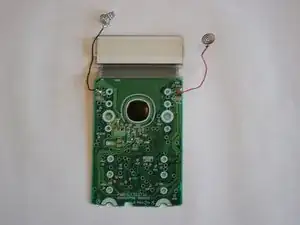

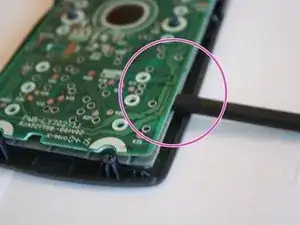

    • Inserisci uno spudger tra la scheda logica e la gomma che mantiene i pulsanti.

    • Rimuovi delicatamente la scheda logica assicurandoti di non danneggiare il cavo a nastro dell'LCD.

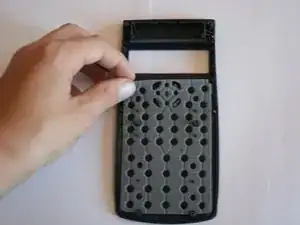

  6. BxKLkMZg4vBTdYlt
    BxKLkMZg4vBTdYlt
    a3Pttf44NrwLVFwT
    uwdSl3DrZWqutdrI

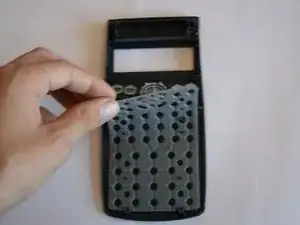

    • Solleva la gomma per bottoni iniziando dall'angolo in alto a sinistra.

  7. hc1IBmGFoWUlPGGY
    hc1IBmGFoWUlPGGY
    C3Q3LFGIngQdX3O2

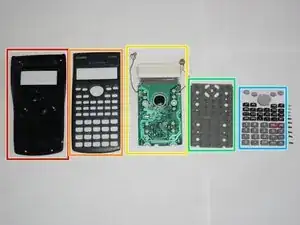

    • Scocca posteriore.

    • Scocca frontale.

    • Scheda logica con LCD e terminali della batteria.

    • Gomma porta bottoni.

    • Pulsanti.
