Smontaggio Fujitsu Primergy

Pubblicato: 07/03/23

Smontaggio

Introduzione

Questo server è stato sviluppato per uno smontaggio semplice e veloce, ma non in tutti i componenti

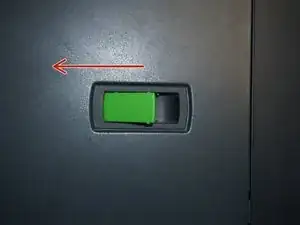

  1. R3t3R5pEJkEXJ6sm

    • Tirare la linguetta verde sul lato e tirare indietro il pannello.

    • Togliere il pannello e riporlo da qualche parte.

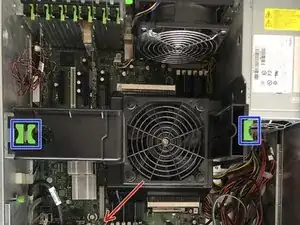

  2. YBXuTJ2MwfrTwYCF

    • Premere le due tab verdi e tirare verso l'alto la ventola sulle CPU.

    • Attenzione fare piano, il cavo della ventola è corto (freccia rossa).

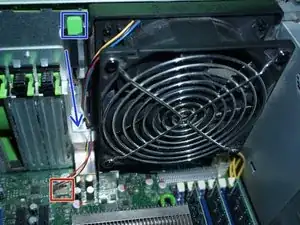

  3. lSNjOGsRY2UfRUgO

    • Per rimuovere la seconda ventola bisogna tirare la tab verde e sfilare verso l'alto la ventola.

  4. n5MhvINvADDBGWJM
    n5MhvINvADDBGWJM

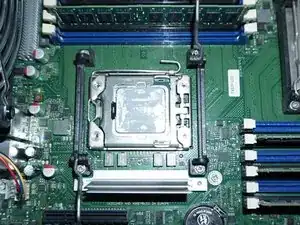

    PVeIxojpmmKktIpF
    ymWiriLn4QmVFhvS

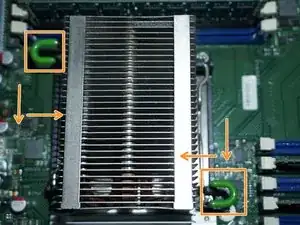

    • Prestare molta attenzione al socket, potrebbe danneggiarsi.

    • Premere verso i basso e contemporaneamente spostare verso l'interno le due tab verdi (in arancione).

    • Sollevare il dissipatore.

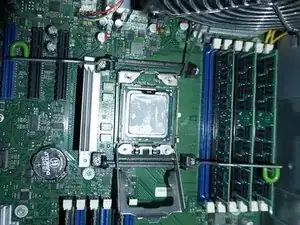

    • Ripetere la procedura per aprire il socket.

    • Ripetere la procedura per la seconda CPU.

    • Pulire la pasta termica e applicarne della nuova.

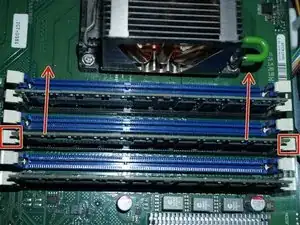

  5. HKDRJltituFOxTXT

    • Per rimuovere un banco di RAM bisogna premere forte sulle clip bianche.

    • Ripetere la procedura per tutti i banchi.

    • Le RAM sostitutive sono presenti su Amazon.

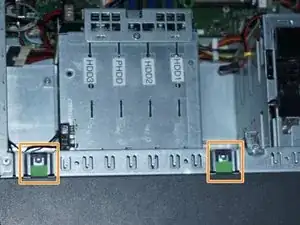

  6. Z4BOtqVMSGMr1ntV

    • Estrarre le 3 tab verdi (in arancione) e aprire lentamente come se fosse una porta.

    • Le tab sono molto fragili.

  7. WhyUXecFxwKruOty
    WhyUXecFxwKruOty

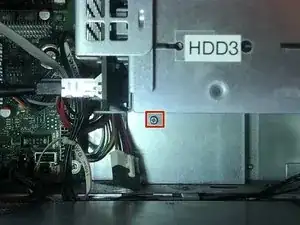

    cH1BPDSeRhNpy6YV

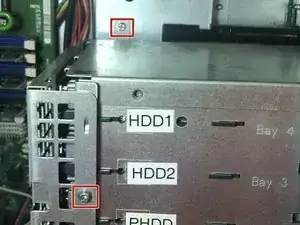

    • Per rimuovere il caddy per gli hdd (Bay 3,5") bisogna svitare delle viti nascoste.

    • Svitare le tre viti come indicato in foto.

    • Scollegare e i cavi e sfilare da davanti il caddy.

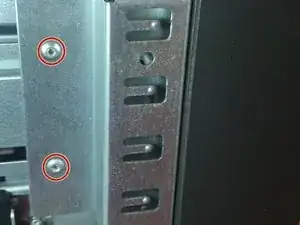

  8. ZJMQLkGHMCFAXELR

    • Il caddy dei lettori CD (Bay 5,25") NON è rimovibile perché saldato al case.

  9. MYGrhJ55GnVOR4Sm
    MYGrhJ55GnVOR4Sm
    livMSbZ5o1HLTCcS

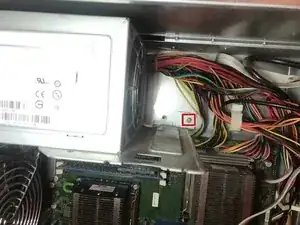

    • Attenzione, l'alimentatore può essere ancora carico anche se spento. Maneggiare con cura.

    • Scollegare tutti i cavi dalla scheda madre (4x8Pin + 24Pin), dalle periferiche (SATAPower) e dai caddy.

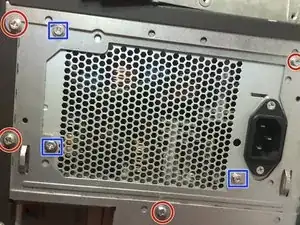

    • Svitare la vite presente all'interno del case e le viti posizionate all'esterno.

    • Le viti esterne (in blu) assicurano l'alimentatore al suo caddy e sono da rimuovere una volta fuori dal case.

    • Fare scorrere l'alimentatore verso l'interno e tirarlo fuori.

    • DA FINIRE
