Introduzione
Ok, questo telefono è stato fatto a pezzi già un "paio" di volte, ma vorremmo davvero investigare noi stessi il misterioso "dissipatore termico". La nuova sofisticata tecnologia dell'S7 porta effettivamente una ventata di aria (acqua?) fresca nel mondo della telefonia? Solo uno smontaggio può dirlo.
Rimani aggiornato con le ultime notizie dal mondo della riparazione e vai a vedere cosa c'è dietro le quinte dei nostri magici smontaggi seguendoci su Instagram, Twitter eFacebook.
Strumenti
-
-
La leggenda vuole che il numero 7 abbia qualità magiche, ma noi non conosciamo le reali qualità dell'S7. E allora tiriamo a indovinare:
-
Display Super AMOLED da 5,1" con risoluzione 2560 × 1440 (576 ppi)
-
Processore Qualcomm Snapdragon 820 con 4 GB di RAM + GPU Adreno 530
-
Fotocamera posteriore da 12 megapixel con autofocus dual pixel e video 4K; fotocamera da selfie da 5 megapixel
-
Capacità di memoria interna di 32 o 64 GB, espandibile con scheda MicroSD (fino a 200 GB in più)
-
Resistenza all'acqua con standard IP68
-
Android 6.0 Marshmallow
-
-
-

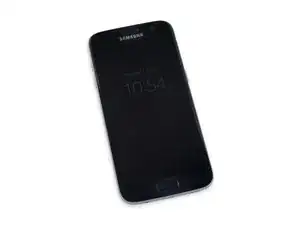

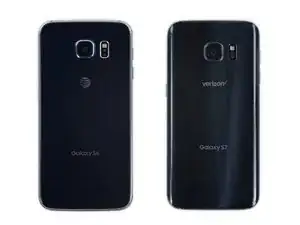

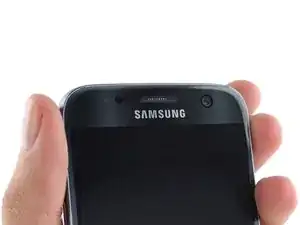

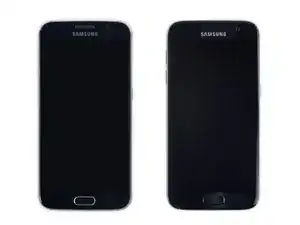

A confronto con il suo predecessore, Galaxy S6, il nuovissimo S7 è... uhm...
-
Scusate, ma qual era l'S7? Dobbiamo capovolgere le unità per poterlo dire con certezza.
-

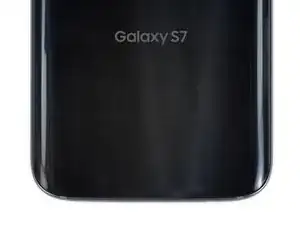

È migliorato. Diversamente dal predecessore, il pannello posteriore dell'S7 è ben raccordato ai lati, il che lo rende meglio impugnabile.
-
Dopo aver smontato l'S6, non eravamo esattamente entusiasti della sua costruzione vetro-su-colla; si era guadagnato un 4 su 10 e un grande "mah" nella sezione riparabilità. Noi speriamo che, al di là delle apparenze, l'S7 si comporterà meglio...
-
-
-

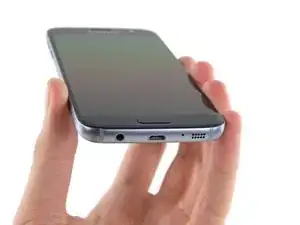

Cosa interessante, Samsung ha deciso di rimanere ancorata a un'ordinaria porta micro USB, invece di passare al nuovo standard USB-C.
-
Sembra che al momento Samsung ritenga ancora abbastanza valido il vecchio standard con la sua elevata compatibilità.
-

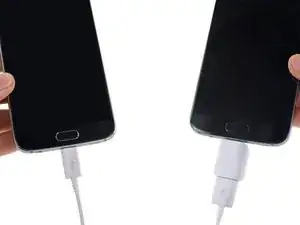

Samsung ha anche reso incredibilmente facile il passaggio a un nuovo telefono, includendo un adattatore USB. È quasi come se si aspettasse che tu comprerai un nuovo telefono prima che il dispositivo che hai già arrivi a un livello di usura tale da non poter essere più riparato. Molto strano... o no?
-
-
-
Data l'impossibilità di trovare viti esterne, c'è un solo tipo di materia oscura che possa tenere insieme questo Galaxy. Certo, la colla.
-

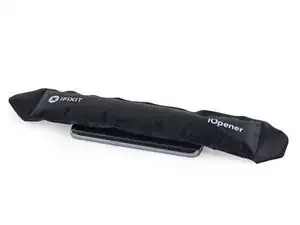

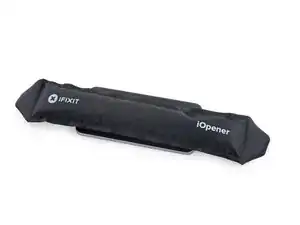

Fortunatamente non è niente di cui un iOpener caldo non possa venire a capo.
-

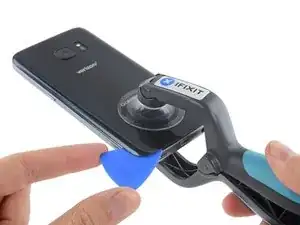

Qualsiasi scusa è buona per tirare fuori il nostro fedele strumento iSclack a doppia ventosa; i pannelli in vetro anteriore e posteriore dell'S7 rendono questo dispositivo un bersaglio ideale.
-

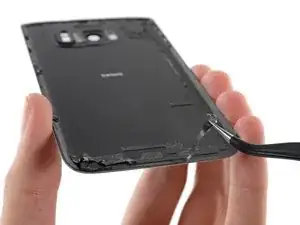

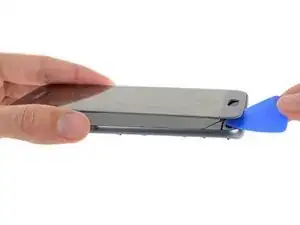

Con il vetro posteriore sollevato di un'inezia, passiamo all'attacco con un plettro di apertura e affettiamo l'adesivo.
-
In sintesi è tutto come l'ultima volta, forse con un leggero incremento nella tenacità della colla.
-
-
-
Mentre lo scorso anno abbiamo trovato dell'adesivo appiccicoso bianco, questa volta c'è dell'adesivo appiccicoso nero. Probabilmente è stato riformulato per ragioni di impermeabilità, oppure potrebbe essere semplicemente una questione di abbinamento colori.
-
La rimozione della cover posteriore non ci ha consentito l'accesso diretto a nulla di utile: solo a una superficie liscia a cui il vetro aderisce.
-

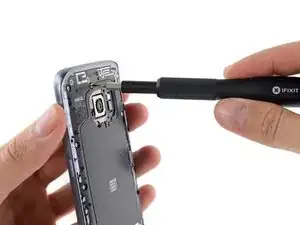

Per fortuna parte della superficie è composta da viti.
-
-
-

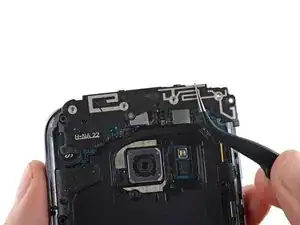

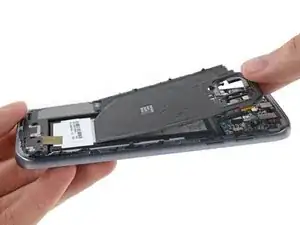

In effetti, questa superficie liscia contiene delle parti utili, come le antenne dell'S7...
-

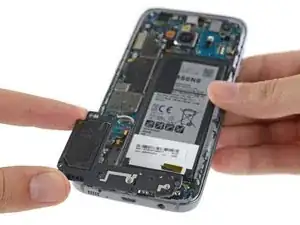

...e il suo altoparlante...
-
...e la mia ascia.
-
-
-

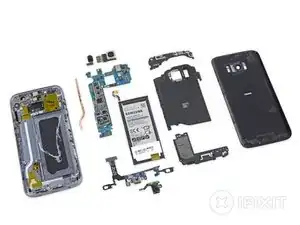

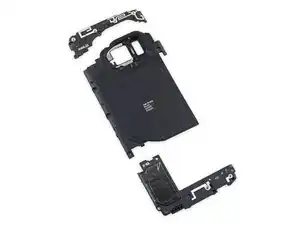

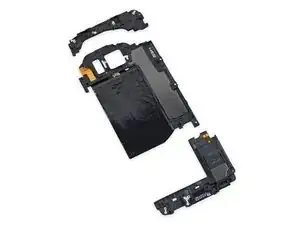

Passiamo ad allineare le varie parti per dare un'occhiata da vicino ai singoli componenti, compresa la bobina per la ricarica wireless.
-
Tutti questi componenti modulari si collegano alla scheda madre tramite dei piccoli contatti a molla, rendendo semplice la rimozione e la sostituzione, in ogni caso dopo essersi fatti largo con forza tra colla e vetro.
-
-
-

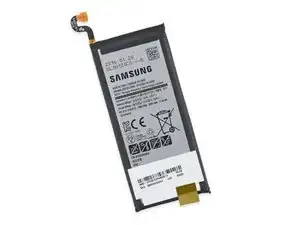

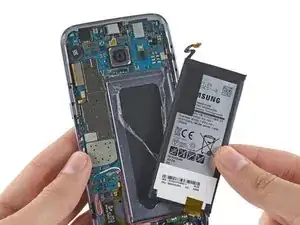

Samsung aveva ricevuto delle salve di artiglieria dei suoi clienti per aver ridotto la capacità della batteria dell'S6 dell'anno scorso. Sembra che abbia accolto il suggerimento e risolto la questione includendo nell'S7 questa batteria da 3000 mAh.
-

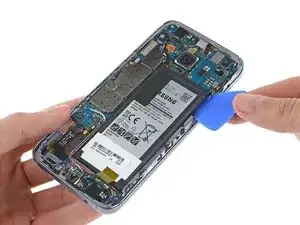

Benché una batteria più grande significhi avere più tempo per bighellonare con app e giochi, la batteria in se stessa è ben incastrata e incollata in posizione, rendendone un po' difficile l'estrazione.
-
Se non è stata progettata per essere rimossa facilmente significa che non ne è stata prevista la riparazione o la sostituzione. Fischi del pubblico.
-
-
-

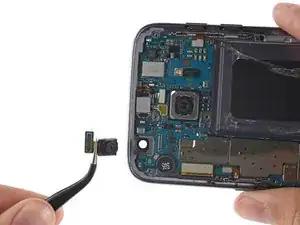

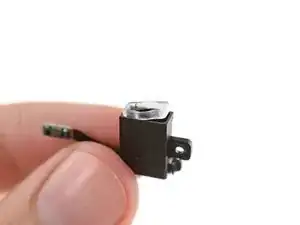

Nell'aprirci la strada fino alla scheda madre, tiriamo via una fotocamera anteriore da 5 megapixel.
-
Purtroppo, dovrai fare la stessa fatica che con l'S6 per ottenere selfie perfetti con l'S7. L'unica brillante novità della fotocamera anteriore è la nuova apertura ƒ/1.7.
-

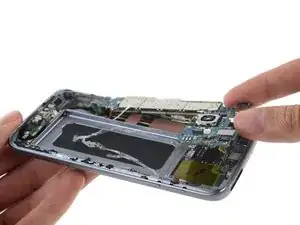

Con la fotocamera anteriore fuori dai piedi, solleviamo la scheda madre; al di sotto troviamo un connettore della scheda secondaria di aspetto familiare.
-
-
-

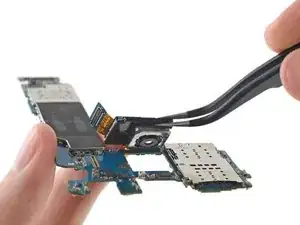

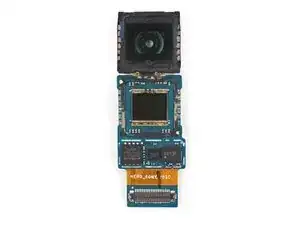

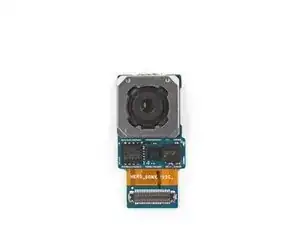

Rispetto alla fotocamera posteriore da 16 megapixel dell'S6, apparentemente l'S7 peggiora le cose con la sua nuova unità da 12 megapixel/4K.
-
Inoltre, questi pixel misurano 1,4 µm, un aumento del 25% dal modello allo scorso anno, cosa che dovrebbe ridurre il rumore di fondo e migliorare la qualità generale dell'immagine.
-
Quindi, benché il conteggio dei pixel sia inferiore, le foto scattate in condizioni di luce difficili dovrebbero comunque apparire migliori in un confronto diretto.
-
-
-

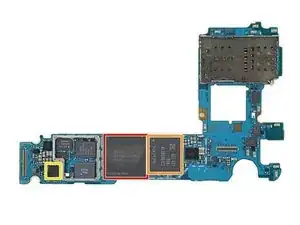

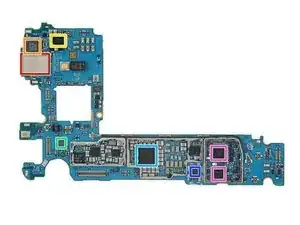

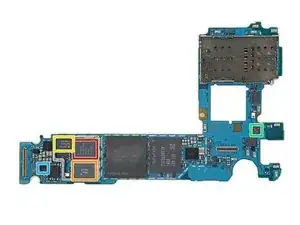

Se è vero che i nostri amici di Chipworks ci hanno battuto in velocità, questo non ci fermerà dal riservare a questa scheda tutta l'attenzione che merita. Imboscati sotto le schermature EMI, troviamo:
-
4 GB di SDRAM LPDDR4 SK Hynix H9KNNNCTUMU-BRNMH integrata sopra il processore Qualcomm MSM8996 Snapdragon 820
-
32 GB di MLC Universal Flash Storage Samsung KLUBG4G1CE
-
Codec Audio Qualcomm WCD9335
-
-
-
E, dall'altra parte della scheda...
-
Modulo Wi-Fi Samsung 1316S7
-
Controller NFC NXP 67T05
-
Ricevitore di potenza Wireless IDT P9221 (probabilmente uno sviluppo di IDT P9220)
-
IMU (unità di misura inerziale) a 6 assi always-on STMicroelectronics LSM6DS3
-
PMIC (chip gestione alimentazione) Qualcomm PM8996
-
Envelope Tracker Qualcomm QFE3100
-
-
-
-
La prossima della lista è la presa modulare altoparlanti dell'S7.
-
Completa di una bella guarnizione in gomma!
-
Sembra che Samsung abbia deciso di estendere il suo standard di robustezza "Sport" alla sua ammiraglia, con una notevole classificazione IP68 (il livello più alto in assoluto è IP69).
-
Troviamo altre guarnizioni in gomma attorno al microfono inferiore e all'altoparlante che costituiscono una seria protezione antiintrusione.
-
-
-

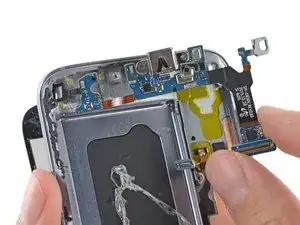

Proprio come nel suo predecessore, i cavi dei pulsanti software dell'S7 sono avvolti attorno al telaio che supporta il display.
-
Questi cablaggi a sandwich rendono quasi impossibile la sostituzione della scheda secondaria (compresa la presa di ricarica), dato che per liberare questi cavi bisogna togliere lo schermo OLED.
-
Imperterriti, riprendiamo in mano il nostro iOpener per rilassare
la tensionel'adesivo. -

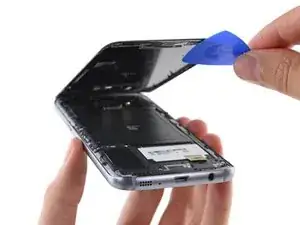

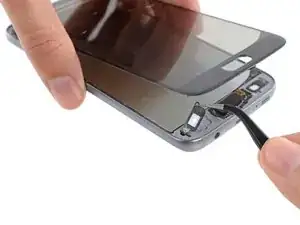

Già che ci siamo, prendiamo un fedele plettro di apertura e ci mettiamo al lavoro verso un obiettivo da far tremare i polsi: staccare lo schermo OLED.
-
-
-

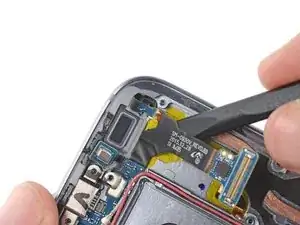

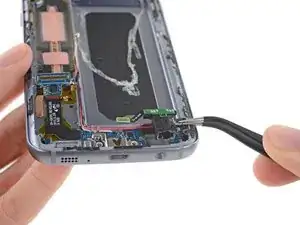

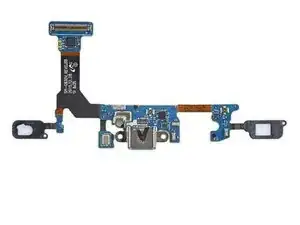

Il distacco di questi fastidiosi cavi dei LED del pulsante soft ci consente finalmente di liberare la scheda secondaria.
-
Per chi di voi stia tenendo il punteggio, notiamo che questa intricata soluzione impedisce la facile sostituzione di: display e digitizer (naturalmente), porta USB, microfono e LED del pulsante soft.
-
Questo aumenta l'impermeabilità dell'S7, ma significa rendere ben difficile riparare questa cosa nel caso di danni non dovuti all'acqua.
-
-
-

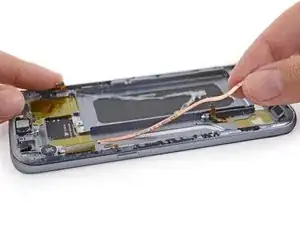

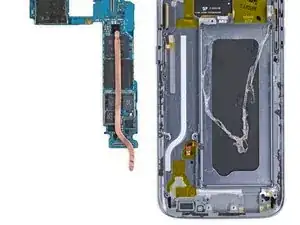

Bene, ecco il momento che tutti noi aspettavamo: il leggendario sistema di "raffreddamento a liquido" dell'S7.
-

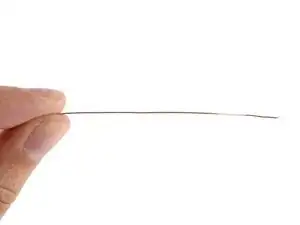

È un sottile ramoscello di rame.
-
Questo aggeggio magari non sarà rivoluzionario come dice Samsung, ma la maggior parte degli heat pipe tecnicamente usano davvero del liquido per trasferire il calore.
-
Nel caso dell'S7 supponiamo che il tubicino trasferisca calore al telaio intermedio in metallo del telefono, dove questo calore può irradiarsi verso il lato, o direttamente nelle tue mani.
-
Prima di oggi avevamo già visto degli heat pipe nei telefoni, ma il fatto che si rendano sempre più necessari dimostra come ogni anno i processori diventino più veloci (e qualche volta più caldi).
-
-
-
Punteggio di Riparabilità del Samsung Galaxy S7: 3 su 10 ( 10 è il più facile da riparare)
-
Molti componenti sono modulari e possono essere sostituiti in modo indipendente tra loro.
-
Diversamente dall'S6 Edge, la batteria può essere rimossa senza dover prima togliere la scheda madre, ma l'adesivo tenace e il pannello posteriore incollato rendono la sostituzione più difficile del necessario.
-
Il display deve essere rimosso (e probabilmente distrutto) se vorrai sostituire la porta USB.
-
La presenza di un vetro anteriore e posteriore raddoppia il rischio di rottura e l'adesivo tenace sul vetro posteriore rende molto difficile accedere alle parti interne del telefono.
-
Sostituire il vetro senza distruggere il display si presenta come un'operazione probabilmente impossibile.
-
