Introduzione

Smontaggio universitario del LG KF700 da parte di Richard 'Bootstrap Bill' Turner, Estyn 'Indiana' Jones, David 'Adolf' Hilliker and Elani 'Cupov' Kafa!

  1. g5qedaiDDA4AuZ4D
    • Il KF700 prima dello smontaggio.

  2. MmxaWRQK2RufL6T3

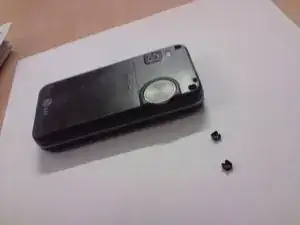

    • Due clip di plastica rimosse per mostrare le teste delle viti sul retro del telefono.

  3. D1oSXTmhToVACCgM

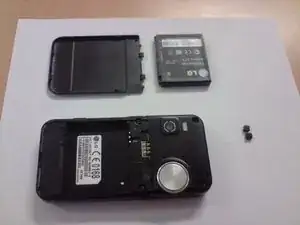

    • Pannello posteriore e batteria rimossa.

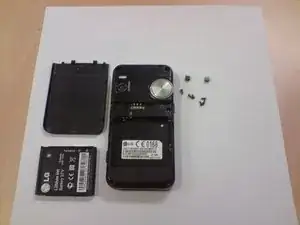

  4. TpnlbXKvHSKMeGhe
    • Due viti trovate sotto le clip di plastica rimosse e altre quattro viti trovate intorno alla batteria.

  5. KM2ZjLLKMZVHgMIx

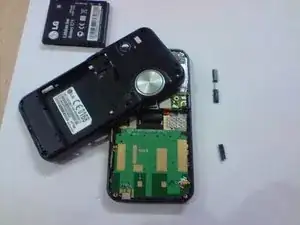

    • La rimozione delle viti consente di accedere al cuore del telefono. Tutti i circuiti sono posizionati ordinatamente all'estremità inferiore del telefono.

  6. MoNEja5vyFYYcEoU

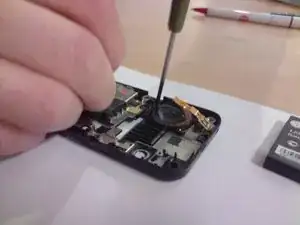

    • La ruota di scorrimento è un semplice resistore variabile, quindi è facile da staccare, è sufficiente svitare le piccole viti che lo tengono attaccato al corpo principale del telefono.

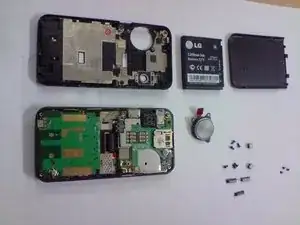

  7. ukIqCAteKE1CBmRZ
    • Questi sono tutti i componenti che sarebbero dovuti essere prelevati dal telefono finora.

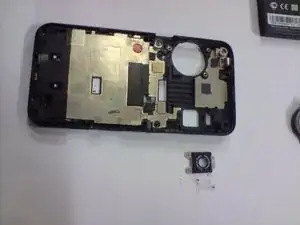

  8. uyk3bPoinkvuI244
    uyk3bPoinkvuI244
    ffQWViQFEjWSsUek

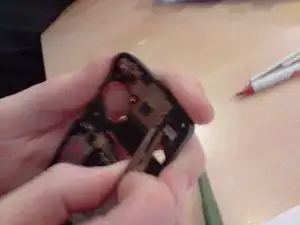

    • Il flash è il prossimo pezzo da tirare fuori. E' attaccato tramite il cablaggio del circuito, scollega semplicemente il cavo e il flash salta fuori dal case protettivo.

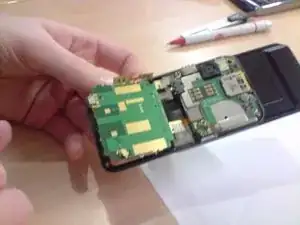

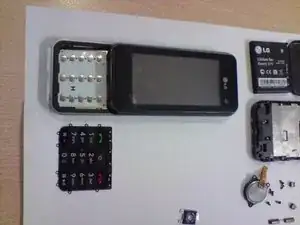

  9. pF2TXxMT5d1arocL
    pF2TXxMT5d1arocL
    HVHUAvDTIWMigbhq
    • Tutti i circuiti stampati sono attaccati con cablaggio che rende difficile rimuovere tutti i componenti senza alcun danno al telefono. Per rimuoverli correttamente devi rimuovere la saldatura che tiene il cablaggio attaccato agli altri componenti, oppure puoi semplicemente tagliare i cavi.

    • Le schede sono tenute giù con delle piccole viti, rimuovi semplicemente le viti per accedere alla parte inferiore dei circuiti stampati.

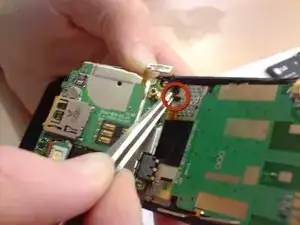

  10. aTEM6IROZXFNS4xk
    aTEM6IROZXFNS4xk
    6rspBGM2AVShOXX3
    wU3tbWSywNdfr4wE

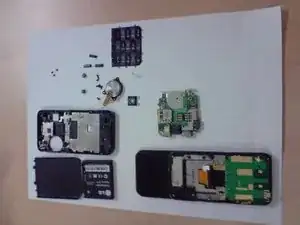

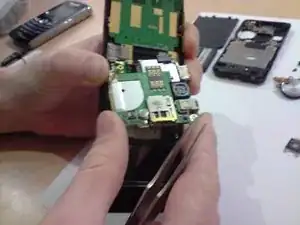

    • Questo mostra il distacco dei circuiti e di tutti i componenti che dovrebbero essere rimossi.

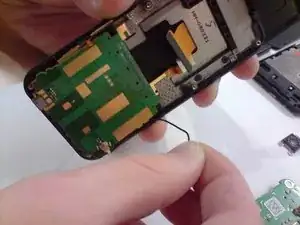

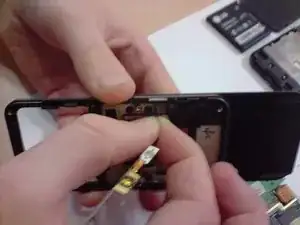

  11. nIRr3uvVRvTEuIRE
    nIRr3uvVRvTEuIRE
    uItKjiDaNbJFFuhI
    FQ6XuVSgXbFhq1Ui

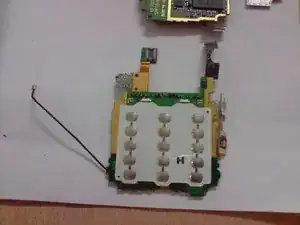

    • La tastiera viene tirata fuori ed è una parte indipendente. E' rimossa facilmente grazie ai bloccaggi a scatto che la fissano dentro al telefono.

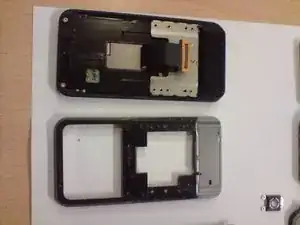

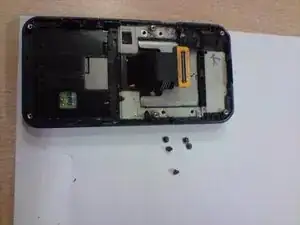

  12. trDCmlMEEPL4Y4Lo
    trDCmlMEEPL4Y4Lo
    ajEbLX63vQLyLXwX
    • Vicino la piastra posteriore è separata in due pezzi di modo che si possa avere accesso al meccanismo di scorrimento.

    • Svita le 5 piccole viti e scollega le due piastre.

  13. eCJttYPT4AEvnCYi

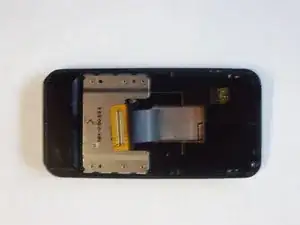

    • Questo è come l'altra metà del telefono dovrebbe apparire. Questa parte contiene il meccanismo di scorrimento utilizzato per nascondere la tastiera.

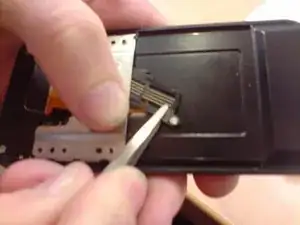

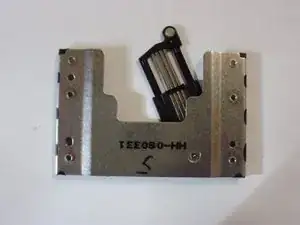

  14. YRK5syP1KfDM3Vqg
    YRK5syP1KfDM3Vqg
    QOiEww1mZj11OGSQ
    chNNYv6diXNN1OQ4

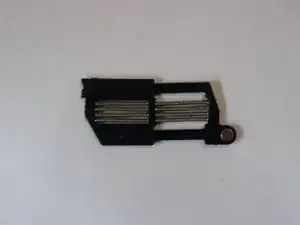

    • Assicurati che il cursore metallico non sia spinto verso l'alto e che non spunti parzialmente fuori dal telefono.

    • Poi svita l'unica vite al centro del cursore.

    • Dalla parte inferiore del cursore, la piccola molla di plastica dovrebbe essere facilmente sganciata e allo stesso modo dovrebbe esserlo il cursore.

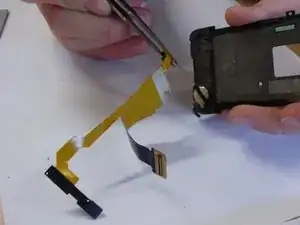

  15. dctBFmLCQOQZMPPE
    dctBFmLCQOQZMPPE
    CVFNZRXbxPtmrsPu

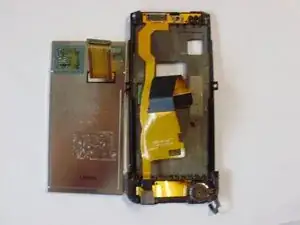

    • Con lo slider rimosso, il retro in metallo dello schermo può essere lentamente premuto verso l'esterno.

    • Stai attento a scollegare lentamente i cavi che sono attaccati alla parte posteriore del retro in metallo e all'interno dello schermo.

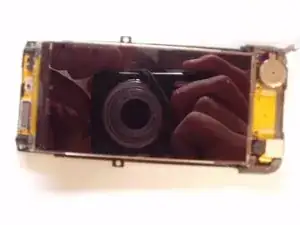

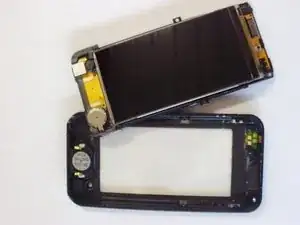

  16. Z1GgITDs1rp45DCZ
    Z1GgITDs1rp45DCZ
    RASPrNMmMYUNUf2F
    • Lo schermo effettivo poi si disinserirà dal case protettivo in plastica che lo protegge.

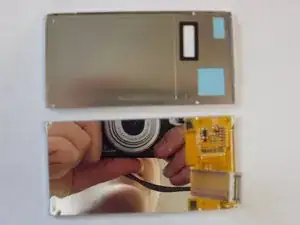

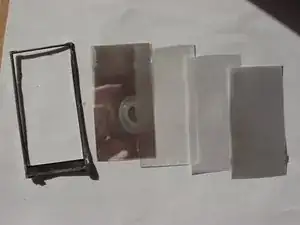

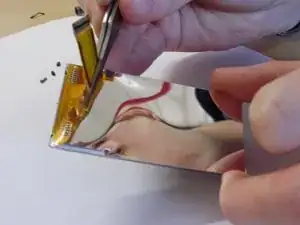

  17. PxjgA5QoFhKH1PdH
    PxjgA5QoFhKH1PdH
    iRqPoevUCl6VZTwc
    PC26oVPrFQ65XEQm
    • Infine lo schermo che è composto da diversi strati può anch'esso essere separato.

    • Sgancia delicatamente il chip finale di modo da rendere possibile la rimozione di uno strato protettivo.

    • Poi tira via delicatamente il chip stesso e i quattro strati poi verranno facilmente separati con una mano ferma e un piccolo paio di pinzette.
