Smontaggio Macintosh Classic

Scritto Da: Marc developer
  • Commenti: 0
Smontaggio Macintosh Classic

Difficoltà

Moderato

Passi

7

Tempo Necessario

30 minuti

Introduzione

Il Macintosh Classic è un computer montato in modo semplice ma con due diversi tipi di viti (Torks e Philips) messe nei posti più inarrivabili.

Modelli

Modello numero: M0420 e M1240

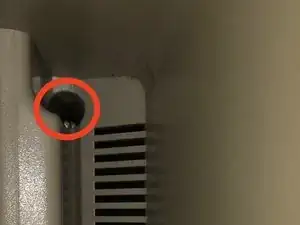

  1. cPcGDvRo66W2uZnt

    • Gira il Mac nel lato posteriore.

    • Sarebbe consigliabile usare un panno per non graffiare lo schermo.

    • Svita le quattro viti Torks.

    • Due viti sono nella parte bassa vicina alle porte, le altre due sono nascoste nella maniglia.

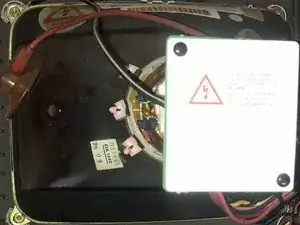

  2. E5N6KfQgIWoBAGmN

    • ATTENZIONE, SE SI VIENE A CONTATTO CON LA SCARICA DEL CRT SI RISCHIA DI MORIRE, si consiglia la ricerca di un tutorial su YouTube

    • Collegare con un cavo a coccodrillo un cacciavite piatto al cavo di terra del CRT (cavo nero attaccato alla vite).

    • Entrare piano piano sotto la ventosa rossa collegata al CRT e toccare con il cacciavite la parte in metallo.

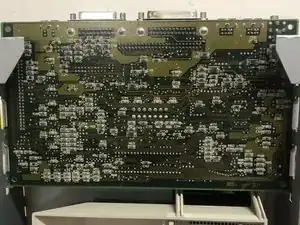

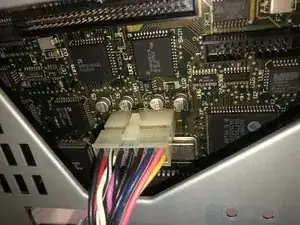

  3. CXw5xcbSLuV1dBox
    CXw5xcbSLuV1dBox
    xtIJ5vLqubgTo1bh

    • La Scheda Madre non ha viti, quindi può essere tolta estraendola verso l’alto.

    • Fare attenzione ai cavi collegati ad essa.

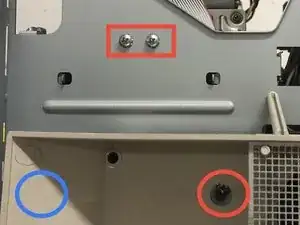

  4. ZuMhbvJWqCLMsncT

    • Rimuovere le quattro viti e prestare attenzione alle due viti nascoste.

    • Il blocco del Floppy ed il Disco vengono via facilmente.

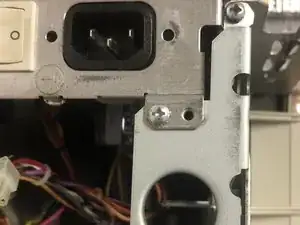

  5. HXUOWLTvuArNrSVC

    • ATTENZIONE - L'ALIMENTATORE può contenere ancora corrente al suo interno.

    • Svitare le due viti che lo assicurano allo chassis e rimuovere i cavi collegati.

  6. 14teULyLYkCMKaWH

    • Per rimuovere lo Chassis è necessario usare lo stesso cacciavite Torks 15 del manico.

    • Svitare le quattro viti e lo Chassis potrà essere rimosso.

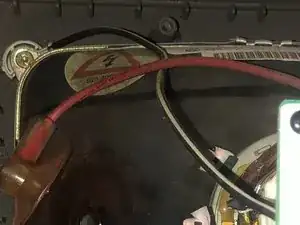

  7. gsGBLn2YXFlKTUWe

    • Attenzione il tubo catodico è sotto pressione, evitare di graffiarlo o romperlo.

    • Per rimuovere il CRT basta svitare le quattro viti posizionate agli angoli.

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
