Smontaggio Nintendo Wii

Scritto Da: Sterling Hirsh
Pubblicato: 07/06/09
  • Commenti: 38

Smontaggio Nintendo Wii

Pubblicato: 07/06/09

Smontaggio

Introduzione

In questo smontaggio, apriamo una Wii fino alla scheda logica. Non avrei potuto farlo senza l'aiuto della mia ragazza, Elizabeth.

  1. unHnsKZaWIMIMEUP
    unHnsKZaWIMIMEUP
    hsjq1KwUCVUCmepd
    JZZTZMpXQkWe2A3T

    • Scollega tutti i cavi esterni dalla console Wii.

    • Raccogli tutti gli strumenti.

  2. DTTHDeSLkpioVpWM
    DTTHDeSLkpioVpWM
    vVq2YYS2PMatTXw6
    NVtGKlFdtZVdIcnJ

    • Una piccola vite tiene ferma la batteria di memoria del BIOS.

    • Una volta rimossa quella vite, puoi far scorrere via la fessura di plastica.

    This doesn’t specify which screwdriver to use

    Kilo -

    I used a Philips Head 00 and it worked great!

    Foster Savitsky -

    Once battery is removed, is all save data list? Probably should copy to SD card, just in case data list list from battery removal.

    pvman -

  3. qIGGjlI23SOLbUMw
    qIGGjlI23SOLbUMw
    6vLY2BxsyjsWer5X

    • Rimuovi queste tre viti della custodia nera. Quella a destra è più lunga di qualche mm. Queste viti sono avvitate sulla copertura di plastica nera per le porte del GameCube.

    Philips 00 worked

    Foster Savitsky -

  4. QvHBQwTcSGFNmVrA
    QvHBQwTcSGFNmVrA
    tfvPFmimBO1KCa6N

    • Solleva la piastra di plastica nera.

    • Ci sono quattro viti: due a croce Phillips #00 e due Tri-Wing.

  5. ecO2LKWTXkyooSXx
    ecO2LKWTXkyooSXx
    uKSAOFcEySugBGtV
    DPcEJNjUrp5ABuEl

    • Rimuovi tutte le viti dalla custodia.

    • Alcune viti si trovano sotto i piedini in gomma o i piccoli coperchi delle viti di carta quadrati (quadrato rosso). Ho usato uno strumento di metallo affilato per infilarmi sotto i coperchi delle viti. Potresti usare un coltello X-acto.

    • Diverse viti della custodia richiedono un cacciavite Tri-Wing.

    • Il passaggio successivo ha altre immagini della rimozione dei piedini in gomma e delle viti sottostanti. I piedini e i coperchi delle viti sono autoadesivi, ma non tutti i piedini o i coperchi delle viti hanno una vite.

    What tri wing screwdriver size i need?

    Panapleyo Pana -

  6. nkokcneEvkgrRHDT
    nkokcneEvkgrRHDT
    L1BdMQj3BuyENGBa
    EWFsWc2p2EvErNVT

    • Rimuovi i piedini in gomma e le viti sottostanti.

  7. QO2CQ5LlBVwt524C
    QO2CQ5LlBVwt524C
    4p2JXCL6BPNQ4lbZ
    PkOWI4i3ROfOVWqT

    • Attenzione! Se non rimuovi i piedini e le viti sottostanti prima di provare a rimuovere il pannello frontale, la linguetta potrebbe spaccarsi!

    • Una volta rimosse tutte le viti, dovresti essere in grado di rimuovere il pannello dell'unità anteriore.

    • Il cavo che collega il pannello frontale (riquadri verdi nella terza immagine) può essere estratto delicatamente a mano o con l'aiuto di uno spudger.

    If you actually take the time to do this step It would not have a broken holder

    Walker wallace -

    I was not gentle enough in removing the plastic wire connector. The red wire broke off, with a small piece of the red wire stuck in the plastic connector. I really can't get the small piece of red wire out of the connector.

    Anyone know of anywhere that sells a connector, or at least what the name of kind of connector is?

    Bronze Owl -

  8. jeKYSNNIH2Y3YEo3
    jeKYSNNIH2Y3YEo3
    4WevAdL4utLPrhHm
    tOVCL4oBjmByVKNL

    • Ora il case può essere rimosso.

  9. Gd25XvKBphbeDbxB
    Gd25XvKBphbeDbxB
    esOmlIMdV1huN1wc
    CH3ND6YONBAwFhAl

    • Abbiamo sollevato il coperchio dell'unità ottica rimuovendo le sei viti a croce Phillips #00. Queste sono tutte contrassegnate nell'immagine precedente.

    • A causa di un cavo protetto che conduce all'unità, abbiamo riattaccato il coperchio per facilitare la rimozione dell'intero gruppo dell'unità senza danneggiare l'elettronica.

    • Ci sono un sacco di parti nell'unità ottica, ma non c'è niente di speciale in questa unità rispetto ad altre unità con caricamento a slot, quindi non l'ho smontata completamente. Ci sono anche un sacco di ingranaggi e leve con cui non volevo avere a che fare.

    The six Phillips screws are only holding in the optical drive, so if you only need to take the case off, the sides of it are just very snug against the inside wall and other components

    Jace Holmes -

  10. ECb6mKIVQftAhvkT
    ECb6mKIVQftAhvkT
    HFFgxM6CTA62lQpi
    aCGbX1vYde6XW4XJ

    • Le viti che tengono l'unità erano in profondità all'interno dell'involucro.

    • Una volta rimosse quelle viti, l'intero case potrebbe essere sollevato.

    • Non tirare troppo forte! Ci sono due cavi che collegano l'unità alla scheda logica sottostante.

    • Questo cavo è scivolato fuori dalla sua fessura orizzontale. Una volta staccato, è uscito anche il cavo piatto.

    The connector for the ribbon cable has a lock. The grayish/brown top to the connector can be flipped up from the ribbon side and the ribbon cable then falls out. It is not designed to have the ribbon cable just pulled out. You should definitely flip it up to put the cable back.

    Dan O -

  11. YW4KmKZCucUTUkP4
    YW4KmKZCucUTUkP4
    4ymAE4efGYYlBwrI

    • Con quei fili staccati, l'unità ottica si è staccata completamente.

  12. 4A1T4XA2kksJ4CEk
    4A1T4XA2kksJ4CEk
    pZGuQxLsgtOYKXMP

    • Iniziamo a provare ad arrivare alla scheda logica rimuovendo questo piccolo bordo di plastica nera.

    • Una volta all'interno della custodia, tutte le viti sono Phillips #00. Sono contrassegnate sulla scheda logica con frecce, triangoli, quadrati e croci. Da quello che ho capito, la freccia significa che passa solo attraverso la cover della scheda logica. Un triangolo significa che è una vite più lunga della cover della scheda logica.

    • Una croce significa che regge un pezzo di plastica e un quadrato significa che regge un altro scudo EM o dissipatore di calore.

    There is a small nut fitted snuggly on right side of the black plastic rim. Careful you don’t drop it and lose it.

    ghgomez1 -

  13. j4RQWMDxbJLZx6Lw
    j4RQWMDxbJLZx6Lw
    CiqmjHel65dtQXBN
    VndjpE5Hx4w1Nlhs

    • Rimuovi tutte le viti dal coperchio della scheda logica. Due sono incassate nel mezzo; altre sono lungo il bordo. Ne diventeranno visibili altre man mano che le altre parti verranno rimosse. È come un gioco! Puoi iniziare con le viti che tengono i pezzi di plastica nera, ma ho iniziato con la più visibile e ho proseguito da lì.

    • Ci sono due cavi (mostrati nella terza immagine) provenienti dalla scheda logica e collegati alle antenne Wi-Fi. Questi sono delicati. Non romperli.

  14. PdKsymS6YPWtrWjk
    PdKsymS6YPWtrWjk
    AOCOPrTZOvXTaLXq

    • Estrai queste viti nell'involucro di plastica nera.

  15. 1j6GuTKUsaXBTANj
    1j6GuTKUsaXBTANj
    1vxCXyD5L6othpEe

    • Stacca la ventola della custodia. Ci sono due viti che la tengono ferma.

    • È necessario staccare il connettore di alimentazione per la ventola se si desidera rimuoverla completamente.

  16. LWt2fSpvlLFIOSLn
    LWt2fSpvlLFIOSLn
    g5dIQZCYOl5Y4Vty

    • Se il tuo cacciavite non è magnetizzato, avrai bisogno di un magnete per rimuovere alcune delle viti incorporate. Puoi tenere un magnete contro l'asta del cacciavite per magnetizzarlo temporaneamente.

    • Una volta che tutte le viti sono state svitate, puoi iniziare a rimuovere l'involucro nero.

  17. KnMRwiAJqbOGwVp3
    KnMRwiAJqbOGwVp3
    DYxB2YWsS41WqBCU
    gdqYg1TZjawD3JMZ

    • Con i coperchi di plastica neri rimossi, possiamo vedere tutti i fori delle viti. La maggior parte delle viti è ormai stata rimossa, ma una volta che anche il resto è fuori, puoi sollevare il coperchio della scheda logica.

    • Nota che almeno una parte è imbottita termicamente sul coperchio della scheda logica. Potrebbe essere necessario sostituire questo pad termico, ma non l'ho fatto. Li ho solo rimessi insieme. Va beh!

    • Rimuovi tutte le viti rimanenti nel coperchio della scheda logica.

  18. hcURPGipeusYNUP3
    hcURPGipeusYNUP3
    vBgU4LaevZdTRhki
    FDIuTWPJF1MDTMnE

    • Una volta rimosse tutte le viti, solleva il coperchio della scheda logica.

  19. ewv3yZPOujCRpKEj
    ewv3yZPOujCRpKEj
    VbYIsqLnCjhNRTfF
    NCnsWFuHrKuw1QQO

    • Guardati intorno.

    • Questa è l'imbottitura termica.

    • Abbiamo scelto di non rimuovere il dissipatore di calore dalla scheda logica, ma sicuramente poteva essere rimosso.

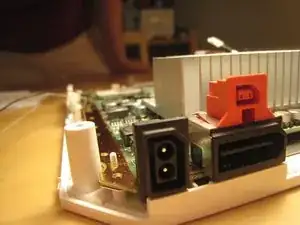

  20. SsIM5NFbf3VUYQIr
    SsIM5NFbf3VUYQIr
    fgHENtI21AyZJoGE
    MUfZHTEfUeduR2At

    • Scatta altre foto fantastiche.

  21. 6wEh4GneCZvKSMlg
    6wEh4GneCZvKSMlg
    Km2bVE4nHWx5sIfj
    EXCEqyCwMZUgIhJE

    • E fai un altro paio di foto.

  22. 6XhGqthv1FWe6mfU
    6XhGqthv1FWe6mfU
    HCNcvGJ5cOUOOB6V

    • Ci siamo fermati lì.

    • Uno stampo per muffin ha funzionato molto bene per organizzare tutte le viti.

    • Rimontare la Wii ha richiesto solo mezz'ora e funziona perfettamente. Abbiamo migliorato il design di Nintendo con tre o quattro viti e un dado quadrato, ma ne abbiamo peggiorato il design con un pezzo di nastro adesivo (per tenere la batteria del BIOS).

    The extra Square Nut goes in the right hand side of the plastic bracket in step 12. It is the reason you ended up needing duct tape for the battery door.

    William Bennett Lapides -
