OnePlus ha aggiunto un nuovo dispositivo segnatempo alla sua flotta e, mentre non siamo esattamente puntuali, finalmente ce l'abbiamo fatta a dissezionarlo. In questo smontaggio vedremo come l'orologio si confronta con la sua concorrenza e verifichiamo se arrivare in ritardo ha dato allo OnePlus abbastanza tempo per risolvere i problemi di riparabilità che la categoria affronta.
Vuoi arrivare puntuale ai prossimi smontaggi? Seguici su Facebook, Instagram o Twitter per le ultime novità e assicurati di dare un'occhiata al nostro canale YouTube. Per avere iFixit consegnato direttamente nella tua casella di posta, iscriviti alla nostra fidata newsletter.
-
-
Questo orologio non ticchetta, ma ha altre specifiche e caratteristiche interessanti:
-
Schermo da 1.39" con risoluzione 454 x 454
-
4 GB di memoria interna
-
Wi-Fi, Bluetooth 5.0 e GPS integrato
-
Protezione degli ingressi IP68, approvato per resistere fino a 50 metri (5 ATM)
-
Accelerometro, giroscopio, barometro, bussola, battito cardiaco, SpO2
-
Funziona con un RTOS (Real-Time Operating System) personalizzato
-
-
-
Al momento dello smontaggio, non ci si può nascondere dal nostro cassetta degli attrezzi ProTech, che non è neanche in una cassetta.
-
Ma prima che tiriamo fuori gli attrezzi, facciamo un confronto! A sinistra: il Galaxy Watch3, con la sua ghiera girevole e pulsanti tattili. A destra: il Huawei Watch GT2e con la sua ghiera elettronica rotante touch e i pulsanti a basso profilo (simili agli OnePlus Watch).
-
Da dietro, l'orologio OnePlus ha un equipaggiamento abbastanza standard con sensori di misurazione del battito cardiaco e SpO2 (saturazione dell'ossigeno nel sangue), non sofisticati come un ECG, come nel Galaxy Watch3 o l'Apple Watch Series 6.
-
-
-
Delle barre a molla standard tengono il cinturino in fluoroelastomero al suo posto, quindi ce ne liberiamo facilmente, insieme alle quattro viti Torx sul retro dell'orologio.
-
Il nostro primo sguardo all'interno rivela una cover posteriore con una batteria agli ioni di litio e qualche altro accessorio interessante.
-
Una singola barra in metallo copre i connettori nascosti dei cavi, che rimuoveremo per avere una vista ravvicinata.
-
-
-
Nell'insieme, questa cover posteriore alloggia un piccolo speaker e un attuatore lineare, un microfono, un sensore barometrico e i sensori del battito cardiaco e SpO2. La maggior parte di queste parti vive sullo stesso polpo di cavi flessibili, che non è rimovibile.
-
L'unica parte che può essere sostituita nel gruppo è l'altoparlante, se ti fidi della scritta sull'altro lato della batteria non rimovibile. Noi... non ci siamo fidati. Ci è sembrata perfettamente rimovibile!
-
La batteria è da 1.59 Wh (410 mAh a 3,87 V). Questo la mette sopra quella del Galaxy Watch3 (1,3 Wh) e l'Apple Watch Series 6 da 44 mm (1,17 Wh). Solo lo Xiaomi Mi Watch del 2021 ha più succo con 1,62 Wh.
-
-
-

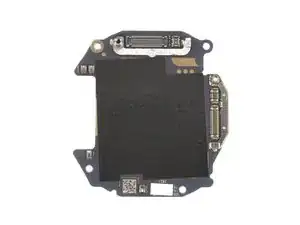

Andando avanti, c'è solo qualche vite a croce Phillips a tenere ferma la scheda madre, che sembra non avere niente montato su questo lato.
-
Quindi, togliamo i connettori rimanenti dello schermo e dei pulsanti, e poi arriviamo ai cerveeeelliiiiiiii.
-
-
-
Chip:
-
NAND Flash da 4 GB Kingston EMMC04G-M657
-
MCU+FPU Arm® Cortex®-M4 da 32 bit ultra-low-power STMicroelectronics STM32L4R9ZI6P
-
Microcontroller Ambiq Micro Apollo 3 AMA3B
-
Processore della posizione GNSS Airoha AG3335MN
-
Bluetooth 5.0 SoC Cypress Semiconductor CYW20721
-
Sensore del front end controller 6670Q 2038A CKK55 (probabilemente)
-
Convertitore DC-DC OCQO AAV2 (probabilemente)
-
-
-
Dopo aver tolto la scheda madre e rimosso questo intricato rivestimento dei pulsanti, ci concentriamo sull'ultima parte, lo schermo.
-
Applichiamo del calore e ostentiamo le nostre abilità nel tagliare finché non riusciamo a sfilarlo via.
-
-
-
Con quello, il nostro smontaggio è finito. Dov'è finito il tempo? Ne abbiamo proprio perso le tracce.
-
Per favore, sentiti libero di ammirare i pezzi di questo segnatempo. E mentre noi lavoriamo sul rimontaggio, qui ci sono delle osservazioni sulla riparabilità su cui puoi riflettere.
-
-
-
Il OnePlus Watch guadagna un 5 su 10 nella nostra scala di riparabilità (10 è il più facile da riparare):
-
La procedura di apertura è diretta e senza colla.
-
Vengono usati solo due tipi di viti comuni in tutto l'orologio.
-
Alcune staffe in metallo un po' pignole e qualche cavo che si sovrappone complicano le riparazioni.
-
La batteria è di per sé facilmente accessibile, ma si connette alla scheda madre attraverso il gruppo di cavi a nastro dei sensori.
-
Il gruppo dei cavi a nastro dei sensori non è rimovibile ed è fissato alla scocca posteriore.
-
Lo schermo è difficile da rimuovere e richiede calore e degli speciali strumenti di apertura.
-
