Introduzione
Oggi una nuova Xbox arriva nella nostra casella di posta, ed è una cosa rara, anche se non così rara come una volta. Cosa rende il nuovo Xbox One S un degno aggiornamento di metà ciclo per la console di Microsoft? Smontiamo questa Xbox One sorprendentemente più snella, forse più veloce, apprezzabilmente più sbarazzina e scopriamola. Inizio partita!
La stagione degli smontaggi è solo all'inizio! Aggiungici su Facebook, Instagram o Twitter e non perderti mai nulla.
]
-
-
Ti aspetteresti alcune differenze rispetto alla Day One Edition Xbox One che abbiamo smontato nel lontano 2013, e avresti ragione. Ecco cosa sappiamo:
-
GPU con specifiche che supportano HDR10 insieme allo stesso SoC AMD "Jaguar" a 8 core che si trova nella Xbox One originale.
-
2 TB di spazio di archiviazione (in arrivo le configurazioni da 500 GB e 1 TB)
-
Connettività HDMI 2.0a con supporto per video 4K a 60 Hz
-
Alimentazione interna
-
Blaster IR
-
Supporto verticale fantasia (solo modello da 2 TB)
-
Controller wireless Xbox riprogettato
-
-
-
Inciso sul lato di dritta di Xbox One S, troviamo un simpatico promemoria del fatto che questa console proviene ancora dall'altra capitale tecnologica della costa occidentale: "Hello from Seattle", casa della brigata Microsoft.
-
Proseguendo, scopriamo che Xbox One S è ora identificata come Model 1681.
-
In una decisione progettuale che ci riporta alle vecchie console, questa One presenta pulsanti meccanici al posto di quelli capacitivi.
-
-
-
Dietro, sotto i tanti fori di sfiato troviamo:
-
Ingresso di alimentazione
-
Uscita HDMI (sinistra) e ingresso (destra)
-
Due porte USB 3.0 (oltre a quella frontale)
-
Uscita IR, audio ottico e porte Ethernet
-
E il mio Kinect, chiedi? Puoi richiedere un adattatore USB Kinect "gratuito", a condizione che tu possieda già un Kinect, una Xbox One originale e una Xbox One S.
-
Il nostro primo atto di smontaggio: rimozione dell'adesivo anti-manomissione. Ma nessuna vite in vista, solo il retro di una clip di plastica immobile. Peccato.
-
-
-
Facciamo quegli strumenti di apertura, perché far scattare quella protuberanza di "sicurezza" di plastica richiede un po' di grinta in più.
-
Ci piacciono le clip di sicurezza? Non in un contenitore. Non con un alligatore. Non negli appartamenti. Non con dei serpenti. Non ci piacciono né qui né lì; non ci piacciono da nessuna parte.
-
Dopo alcune intense ricerche, rimuoviamo con successo il coperchio inferiore, rivelando una custodia interna in metallo.
-
-
-
Alcune nostalgiche viti verdi etichettate F (come first, prime?) liberano il gruppo principale dal case superiore.
-
Questa One, più snella del suo predecessore, non presenta componenti strani e ripensati lasciati fuori al freddo.
-
Tutto ciò che è rimasto nella custodia del PC/ABS sono alcune coperture dei pulsanti e i loghi Sabic e Samsung, probabilmente i fornitori della plastica.
-
-
-
Il sollevamento di un pannello centrale in metallo rivela una bella vista: componenti così belli ed eleganti che siamo momentaneamente inclini a togliere il coperchio per sempre.
-
Qualcuno chiami i Jackson 5, perché identificare questi componenti numerati ed etichettati è facile come contare 01-02-03 (e 04).
-
Ma aspetta, chi è che stiamo spiando?
-
Master Chief è arrivato in un nuovo mondo, questa volta per proteggere la staffa dell'unità disco ottico. Si spera che il Flood si tenga fuori da questo drive per sempre.
-
-
-
Proprio come la scheda RF su Xbox One, la scheda del pannello frontale di Xbox One S si stacca verso l'esterno dal case inferiore.
-
Con lo scudo EMI della scheda del pannello frontale rimosso, spiiamo rapidamente un circuito integrato solitario e alcuni dei suoi amici:
-
MediaTek MT7632TUN (probabilmente una variazione del modulo MT7632 2x2 802.11n + Bluetooth 4.0)
-
Interruttore SPDT Skyworks SKY13314-374LF GaAs
-
Interruttore di sincronizzazione per controller wireless
-
Blaster IR
-
Interruttore di alimentazione
-
Interruttore di espulsione
-
-
-
Il prossimo passo sul tagliere dello smontaggio è la scheda Wi-Fi. Dopo aver rimosso alcune viti Torx, arriva silenziosamente proprio come la scheda del pannello frontale precedente.
-
Questo è un bel miglioramento incrementale rispetto alla sua posizione nella precedente Xbox One: rende necessario un passaggio in meno per aprire la custodia metallica interna.
-
Il Wi-Fi è gestito da un MediaTek MT7612UN (probabilmente una variazione del modulo Wi-Fi MT7612U 2x2 802.11ac)
-
-
-
A questo punto, la rimozione dei componenti è un po' una caccia, quindi estraiamo alcune viti e vediamo quale componente viene liberato per primo.
-
Stranamente, nonostante sia etichettato come 04, il disco rigido è il primo componente in uscita.
-
Troviamo un
SamsungSeagate Spinpoint M9T ST2000LM003 da 2 TB 5400 RPM con hard disk 32 MB Cache SATA III 6.0 Gb/s. Prova a dirlo dieci volte velocemente. -
Purtroppo, le sostituzioni del disco rigido invalidano ancora la garanzia e richiedono una formattazione complicata.
-
One S racchiude un'unità SATA III, ma potrebbe ancora utilizzare l'interfaccia SATA II dell'Xbox One originale. Puoi però sempre aggiungere un disco rigido esterno, grazie Microsoft!
-
-
-
Il prossimo passo è il numero due: l'unità ottica, troppo facile! Master Chief è ovviamente pronto per il viaggio.
-
Qui abbiamo l'artista formalmente noto come unità BD-ROM, per gentile concessione di Philips e Lite-On Digital Solutions. Il modello DG-6M5S trovato su Xbox One S è leggermente diverso dal DG-6M1S trovato su Xbox One, con l'aggiornamento più grande che è il supporto per BD-UHD.
-
Prendiamo anche un paio di paraurti in gomma. Questi probabilmente aiutano a evitare che l'unità ottica ad alta velocità ci faccia impazzire.
-
-
-

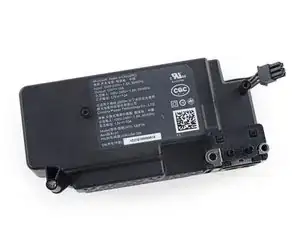

Ora veniamo alla tripletta di One S (alias #03): un alimentatore più piccolo, appena senza ventola e perfettamente integrato. Se n'è andata quell'ancora penzolante di un tempo.
-
Benvenuto nel club, Xbox One.
-
Questo alimentatore accetta anche ingressi da 100-240 V, il che significa che puoi portarlo praticamente ovunque ci sia una presa. Prendi questo, Xbox One!
-
-
-
Le cose si stanno scaldando nella stanza di smontaggio, ma non possiamo ancora estrarre il "Sistema Termico". Quindi solleviamo l'intero gruppo della scheda madre dall'involucro di metallo.
-
La "X" è un po' pignola e richiede un po' di muscoli, ma un po' di pratica con un cacciavite a testa piatta salva la situazione.
-
-
-
Con il conto alla rovescia dei componenti quasi completo, è ora di estrarre il pezzo numero 01: il sistema termico.
-
Viene fuori l'unica ventola da 120 mm del sistema, molto simile a una ventola per il case di un PC, ma con alcune scolpiture uniche del design di Xbox One.
-
Il backup per la ventola più grande di One S è un impressionante dissipatore di calore in alluminio e un set di tubi di calore in rame. Che freschezza.
-
-
-
Ora passiamo al nostro unico vero amore, i chip!
-
X949211-001 DG4001FYG87IA (include CPU AMD "Jaguar" a 8 core da 1,75 GHz + GPU grafica AMD Radeon overclockata a 914 MHz)
-
16 SDRAM "gDDR3" Samsung SEC 549 K4W4G1646E-BC1A da 4 Gb (512 MB) (totale di 16 x 512 MB = 8 GB)
-
Controller I/O Southbridge X861949-005 T6WD5XBG-0003
-
NAND flash eMMC Toshiba THGBMFG6C1LBAIL da 8 GB
-
ON Semiconductor NCP4205 (probabilmente un'iterazione del circuito integrato di controllo dell'alimentazione NCP4204 trovato in Xbox One) (probabilmente controller PWM della fase di alimentazione della CPU)
-
Retimer Texas Instruments SN75DP159 da 6 Gb/s DP++ a HDMI
-
Regolatore LDO STMicroelectronics LDFPT 1 A
-
-
-
E sul retro della scheda madre... non c'è molto, in realtà.
-
Realtek RTL8111HM (probabilmente un'iterazione del controller ethernet gigabit RTL8111)
-
Amplificatore audio Nuvoton ISD8104 2 W classe AB (probabile)
-
Gate AND singolo a 2 ingressi Texas Instruments SN74LVC1G0
-
Oh, e quella pratica porta USB sul lato anteriore, che si trova all'estremità opposta e sul lato opposto rispetto ai suoi amici, poverina.
-
-
-
Chip bonus:
-
Comparatore di tensione quadruplo STMicroelectronics LM339A
-
Controller di alimentazione della memoria Texas Instruments TPS51916
-
Regolatore doppio LDO Richtek RT9011-JGPQV da 300 mA
-
Convertitore step-down sincrono Monolithic Power Systems MP8757GL 7 A / 18 V
-
Convertitore step-down sincrono Monolithic Power Systems MP2161GJ 2 A / 6 V
-
Regolatore LDO ON Semiconductor CAT6243DCADJ da 1 A
-
Regolatore LDO Diodes Incorporated (ex BCD Semiconductor) AP2127K-ADJTRG1 da 300 mA
-
-
-
Ora via al controller!
-
Mentre siamo delusi dalla mancanza di viti a vista, celebreremo una piccola concessione: le batterie sono ancora sostituibili dall'utente! (Guardiamo te, DualShock 4).
-
Usando la nostra recente esperienza con le console, tiriamo fuori i fidati strumenti di apertura e tiriamo fuori alcuni pannelli bianchi, trovando alcune subdole viti di sicurezza Torx. Boo.
-
Non solo, ma un'ultima vite di sicurezza Torx si nasconde sotto l'adesivo del vano batteria. Doppi fischi.
-
-
-
Togliere quei pannelli di plastica rivela quello che sembra un piccolo assemblaggio ordinato, completo di quattro motori di feedback tattile.
-
Ma una volta che iniziamo a estrarre la bestia, vediamo la verità: a meno che tu non abbia a portata di mano un saldatore, questa è una procedura di smontaggio tutto o niente.
-
Abbiamo deciso di selezionare l'opzione "tutto" e di disporre tutto, ancora connesso.
-
La bellezza è solo superficiale, così come i cambiamenti fisici di questo controller. All'interno, è in gran parte lo stesso design del controller Xbox One originale: le nostre guide dovrebbero essere pertinenti per entrambi i modelli.
-
-
-
Punteggio di riparabilità di Microsoft Xbox One S: 8 su 10 (10 è più facile da riparare):
-
Sono necessari solo pochi strumenti per smontare l'intera console.
-
Una volta all'interno, un design modulare semplice e pulito consente di sostituire facilmente le unità, la ventola, il dissipatore di calore, l'alimentatore, la scheda wireless e la scheda figlia anteriore.
-
Un minor numero di pannelli del corpo ad incastro e una disposizione delle clip più semplice rendono l'apertura di questa generazione di Xbox più semplice rispetto alla sua versione più anziana.
-
La sostituzione del disco rigido richiederà sia l'annullamento della garanzia che alcuni difficili hacker per renderlo riparabile.
-
