Smontaggio completo della calcolatrice Monroe LA5-160

Prepara il tuo spazio di lavoro. Coprilo con carta bianca pulita o una tavola bianca opaca. Illumina l'area più di quanto pensi di aver bisogno e preferibilmente da più direzioni.

Prepara una scatola di cartone e i sacchetti a zip per riporre le parti che estrai. Conserva le parti associate nella loro borsa, etichetta ogni borsa e non essere tirchio sul numero di borse!

Il carrello ha una riga di 8 cifre sopra, che è il contatore, e una riga di 16 cifre sotto, che è l'accumulatore. Rimuoviamolo.

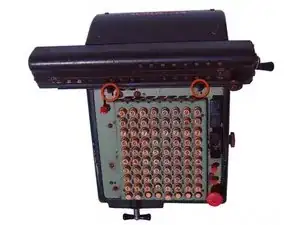

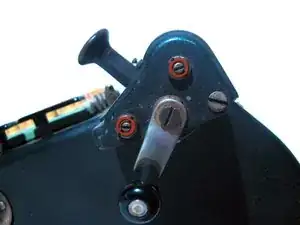

Prendi due cacciaviti e svita, contemporaneamente, le teste delle viti indicate su entrambi i lati del carrello.

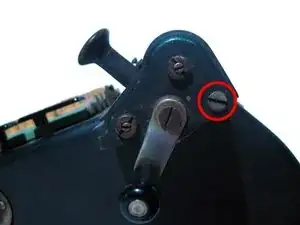

La testa della vite sinistra è fissata a una vite, mentre quella destra è solo una testa attaccata a un albero.

4-48 vite per macchina, 1/4 "

Albero del carrello, diametro 0,249 "

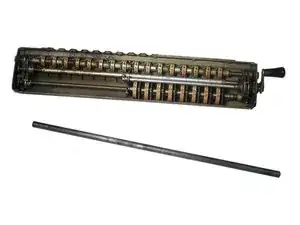

Usa un punteruolo per colpire l'asta dal lato sinistro in modo che esca dal lato destro. Estrarre completamente l'albero.

Tirare indietro i bracci del gancio del carrello e sollevare il carrello.

Congratulazioni! Hai appena rimosso la tua prima parte importante dalla calcolatrice.

Dopo aver finito di ammirare il macchinario, vai al passaggio successivo in cui inizieremo a smontarlo.

Ruotando la manovella di azzeramento in senso antiorario si azzerano le cifre del contatore, mentre ruotandola in senso orario si azzerano le cifre dell'accumulatore. Sorprendente!

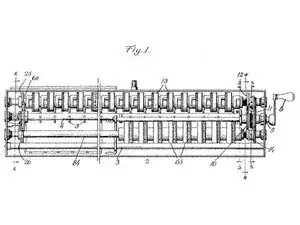

Il brevetto statunitense di Nelson White "Meccanismo di regolazione dello zero", depositato nel 1920, descrive come funziona questa cosa straordinaria.

Questa cosa straordinaria non funziona praticamente mai correttamente dopo mezzo secolo di abbandono.

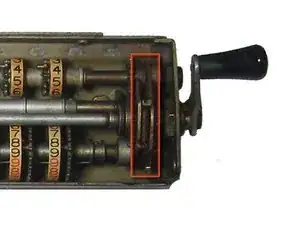

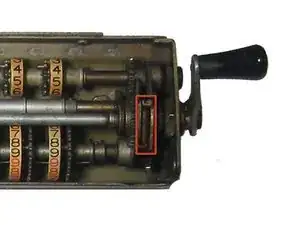

Sul lato destro del carrello, svitare e rimuovere la manovella di azzeramento. Tenere la manovella mentre si svita.

4-48 vite per macchina, 1/4 "

Manovella di azzeramento.

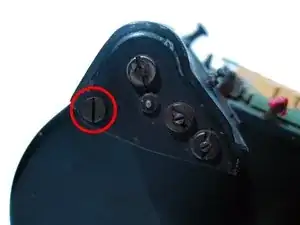

Con un piccolo cacciavite, rimuovere queste cinque viti di fissaggio.

5-44 viti di bloccaggio, 1/8 "

Queste viti di fissaggio vengono utilizzate per regolare con precisione la posizione di ciascun albero lungo il proprio asse.

Gli alberi sono tenuti da boccole filettate all'esterno. I dadi all'interno del carrello tengono le boccole in posizione.

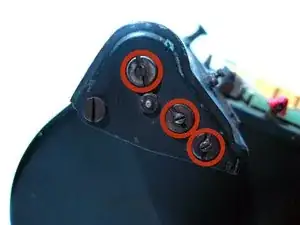

Svitare le boccole. Potrebbe essere necessario tenere i dadi all'interno con un dito o una pinza a becchi mezzotondi.

5 boccole a testa con intaglio, ID 0,141 ", filettate all'esterno 1 / 4-32, lunghezza 1/8"

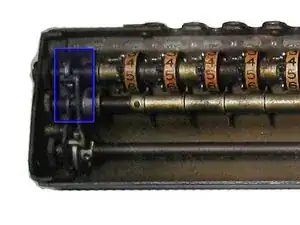

Rimuovere la molla del braccio di bloccaggio della camma dal lato sinistro del carrello.

Molla di estensione, OD 0,123 ", WD 0,014", lunghezza compressa 0,34 "

Questa molla tira i bracci contro le camme fissate agli alberi delle cifre in modo che gli alberi delle cifre non ruotino quando il meccanismo di azzeramento non è in funzione. È importante che gli stessi alberi delle cifre non ruotino, poiché ogni ruota delle cifre deve essere in grado di ruotare liberamente sull'albero.

Fai oscillare i due bracci di bloccaggio che la molla teneva insieme e allontanali.

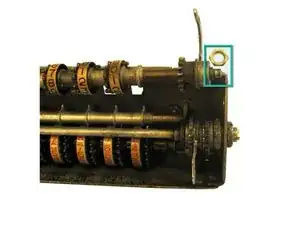

Spingere l'albero dell'accumulatore a sinistra fino a quando non è possibile sollevarlo sul lato destro. Il dado che teneva la boccola dell'albero dovrebbe essere libero per essere rimosso.

Dado pannello 1 / 4-32, larghezza 5/16 ", altezza 5/64"

C'è una leva a camma sull'albero centrale. Tira verso l'alto la parte di essa che poggia sulla camma fissata sul lato sinistro dell'albero dell'accumulatore. Dovresti essere in grado di rimuovere completamente l'albero dell'accumulatore.

Il sollevamento della leva della camma ruota l'albero di azzeramento centrale in modo che i suoi denti di azzeramento si avvicinino all'albero dell'accumulatore. Quando l'albero dell'accumulatore ruota, ciascuna ruota delle cifre ha una sporgenza che colpisce il dente di azzeramento, arrestando quella ruota delle cifre a zero.
