Introduzione
Strumenti
-
-
Spegni telefono e rimuovi il cassettino della sim.
-
Aiutati con un attrezzo sottile infilandolo nella fessura e cerca di rimuovere la cover posteriore dalla scocca.
-
Quando sollevi la cover fai attenzione a non danneggiare il cavo flat del lettore di impronte digitali.
-
-
-
Rimuovi il nastro adesivo nero.
-
Rimuovi l'adesivo bianco che copre la vite.
-
Rimuovi le 3 viti di fissaggio dei connettori della cover.
-
-
-
Nei prossimi passaggi dovrai sganciare 4 connettori: quelli della batteria, del touch id, del display e della scheda madre.
-
Connettore della batteria
-
Connettore del touch id
-
Connettore del display
-
Connettore della scheda madre
-
-
-
Sgancia il connettore del display.
-
Sgancia il connettore della batteria.
-
Sgancia connettore della scheda logica inferiore.
-
-
-
Se state sostituendo il display vi consiglio di agganciare provvisoriamente il connettore che va dal display alla scheda logica inferiore e successivamente quello della batteria e vedere se il nuovo display touchscreen funziona.
-
-
-
Sgancia il connettore della fotocamera anteriore e rimuovila.
-
Sgancia i 2 connettori delle fotocamere posteriori.
-
Rimuovi le fotocamere posteriori.
-
-
-
Usa un phon per scaldare la colla e rimuovi l'altoparlante.
-
Usa un phon per scaldare la colla e rimuovi i sensori frontali di luminosità.
-
Usa un phon per scaldare la colla e rimuovi il cavo flat del tasto power e del bilanciere del volume.
-
-
-
Rimuovi le viti dello speaker viva voce e della cover della scheda logica inferiore.
-
Rimuovi lo speaker e la cover.
-
Scollega il cavo.
-
-
-

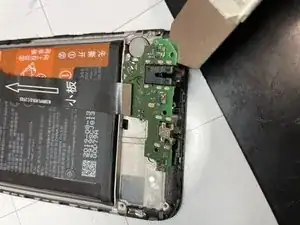

Sgancia la scheda logica inferiore e rimuovila.
-
Usa un phon per scaldare la colla e rimuovi il motorino della vibrazione.
-

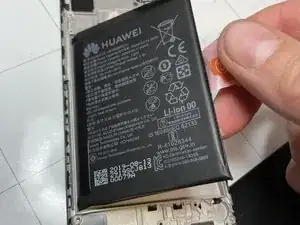

Usa un phon per scaldare la colla e rimuovi la batteria.
-
-
-
Se state sostituendo il display completo di frame trasportate tutti i componenti sul nuovo display.
-
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
5 commenti
Grazie, hai spiegato molto semplicemente i passaggi e grazie a te ora sono riuscito a sistemare il mio smartphone !
Top
ale89-71 -
Salve, dovrei sostituire un display completo di frame su un huawei p smart 2019, vorrei sapere esattamente quale colla usare per la scheda madre? Ho notato che nel vecchio frame ci sono due gocce di colla, che sembra pasta termica. Attendo una risposta
Ciao.quella che vedi non è colla ma ti confermo è pasta termica che serve per tenere a contatto le parti del processore,in questo caso cpu e gpu in contattato con L’ alluminio così che il calore si possa trasmettere ed essere dissipato.
se non hai della pasta termica puoi riutilizzare quella esistente che dovrebbe essere sufficiente,la togli dal vecchio frame e la metti sul nuovo,poi parte della pasta sarà rimasta già sulla scheda logica. Nel caso che la vuoi comprare cerca pasta termica si usa nei pc in genere,ma eviterei la spesa a meno che non rilevi problemi di surriscaldamento in seguito alla riparazione . Buon lavoro
Smilzo -
Buongiorno,
mi è caduto Huawei P Smart 2019, vetro tutto crepato, ma il touch funziona perfettamente.
Quindi consigli di cambiare solo il vetro? è difficile?
grazie
Ciao purtroppo vetro e display sono incollati insieme e conviene comprare tutto già assemblato possibilmente comprensivo di frame così non dovrai incollare niente ma soltanto spostare tutti i componenti sul nuovo corpo display ,così tornerà il telefono come nuovo.
buon lavoro
Smilzo -
Salve, potreste dirmi dove si trova l'antenna del Wi-Fi p Smart 2019?
Vincenzo S. -
Non saprei,se cerchi su internet il
Pezzo di ricambio ti propongono il cavetto ma l’integrato che gestisce il Wi-Fi non ricordo quale sia. Dovresti cercare gli schemi e poi individuarlo sul telefono
Smilzo -
