Sostituzione AMOLED e digitizer Xiaomi Mi 9

Scritto Da: Dominik Schnabelrauch
  • Commenti: 22
Sostituzione AMOLED e digitizer Xiaomi Mi 9

Difficoltà

Difficile

Passi

28

Tempo Necessario

2 - 3 ore

Introduzione

Segui questa guida per sostituire il pannello AMOLED e il digitizer rotti o difettosi nel tuo Xiaomi Mi 9.

A causa della progettazione del telefono, dovrai rimuovere la batteria agli ioni di litio per accedere ai cavi dello schermo. Riutilizzare una batteria deformata o piegata dopo averla rimossa con forza è un potenziale pericolo per la tua sicurezza. Sostituiscila con una batteria nuova se è questo il caso.

Prima di smontare il tuo telefono, scarica la batteria al di sotto del 25%. La batteria può prendere fuoco e/o esplodere se forata accidentalmente, ma le probabilità che succeda sono molto più basse se è scarica.

Nota: Questa guida mostra come sostituire solo lo schermo, senza toccare la cornice e la scheda madre originale. Alcuni schermi di ricambio per questo telefono, però, sono preinstallati in una nuova cornice e richiedono una procedura completamente diversa. Assicurati di avere la parte corretta prima di seguire questa guida.

Ti servirà dell'adesivo di ricambio per riattaccare le componenti mentre rimonti il dispositivo.

  1. 2RPRexuBjPIWdChg

    • Prima di iniziare, spegni il telefono.

    • Applica un iOpener al vetro posteriore per ammorbidire l'adesivo sotto i bordi. Lascialo sullo schermo per almeno due minuti.

  2. pHrmswE1VaXX6y5L
    pHrmswE1VaXX6y5L
    JCsSSrKRDLRSFMOx
    JsggSKUOPjVxkAdJ

    • Attacca una ventosa nella parte inferiore del vetro posteriore, il più vicino possibile al bordo.

    • Se il vetro posteriore del telefono è crepato, la ventosa potrebbe non aderire bene. Cerca di sollevare la cover con del nastro adesivo tenace oppure applica della supercolla (cianoacrilica) per incollare la ventosa e lasciala asciugare prima di procedere.

    • Solleva il vetro posteriore con la ventosa per creare una fessura tra il vetro e la scocca.

    • Inserisci un plettro di apertura nella fessura.

    • Se hai problemi a creare la fessura, applica dell'altro calore per ammorbidire ancora l'adesivo. Segui le istruzioni dell'iOpener per evitare surriscaldamenti.

    • Fai scorrere il plettro di apertura fino all'angolo inferiore destro del telefono.

  3. yTF5uO4KbDSCtQxr
    yTF5uO4KbDSCtQxr
    rYeWYEhMZtGA43EY

    • Inserisci un secondo plettro di apertura e fallo scorrere fino all'angolo inferiore sinistro per tagliare l'adesivo.

    • Lascia i plettri di apertura in posizione per impedire che la colla possa riattaccarsi.

  4. De6lobZdtIArYytf
    De6lobZdtIArYytf
    RNNXc4fC43CyJOrL
    aUnMdDfOZ3OU2MRa

    • Inserisci un terzo plettro di apertura nell'angolo inferiore sinistro.

    • Inizia a far scorrere il plettro di apertura dall'angolo inferiore sinistro lungo il lato dello Xiaomi Mi9 per tagliare l'adesivo.

    • Stai attento alle fotocamere posteriori e inserisci soltanto la punta del plettro di apertura. Quando l'adesivo si raffredda, diventa più difficile tagliarlo. Se necessario, usa il tuo iOpener per scaldare nuovamente il vetro.

    • Lascia il plettro di apertura nell'angolo superiore sinistro per impedire che la colla possa riattaccarsi.

  5. EdK4WnqgJwetyrxm
    EdK4WnqgJwetyrxm
    brmSZantnTEZBHqb

    • Inserisci un quarto plettro di apertura sotto l'angolo superiore sinistro del vetro posteriore.

    • Fai scorrere il plettro di apertura lungo il bordo superiore per tagliare l'adesivo.

    • Lascia il plettro di apertura nell'angolo superiore destro per impedire che la colla possa riattaccarsi.

    Be very careful at this point not to raise the cover too much, at the slightest bending the glass shatters. It just happened to me :(

    enrica_spiga -

  6. e3BnipEoxkinOCOT
    e3BnipEoxkinOCOT
    sTOsqiG5sWBiHQyk

    • Inserisci un quinto plettro di apertura nell'angolo superiore destro del telefono.

    • Fai scorrere il plettro di apertura lungo il bordo destro per tagliare l'adesivo rimasto.

  7. gWvnIF6PPQUREMWB
    gWvnIF6PPQUREMWB
    Pxub5yuADPsnIoMO

    • Solleva con delicatezza il vetro posteriore e rimuovilo.

    • Prima di applicare il nuovo adesivo e rimontare il telefono rimuovi ogni traccia di adesivo residuo e pulisci le aree di incollaggio con alcol isopropilico e un panno privo di lanugine.

    Il y a un peu d'adhésif autour de l'appareil photo, c'est pour cela que ça peu forcer un tout petit peu.

    Charles -

  8. mNPiTHVUA5iAGt1V

    • Rimuovi le dieci viti a croce Phillips #00 (lunghezza 3 mm) che fissano la cover della scheda madre.

    • Su alcune delle viti potrebbero esserci etichette adesive antimanomissione.

    Note, the Explorer/Transparent edition does not use phillips #00 screws.

    Jason Baginski -

    It uses 0.8mm star screws(P2 Pentalobe in the iFixIt store)

    Jason Baginski -

    Thanks for mentioning Jason!

    Dominik Schnabelrauch -

  9. crEsbkOrfbeVBFyY
    crEsbkOrfbeVBFyY
    UlR6WDIgZQhmOrhH

    • Inserisci un plettro di apertura nell'angolo superiore destro della cover della scheda madre.

    • Torci il plettro di apertura per far leva e sollevare lievemente la cover della scheda madre.

  10. JXrDimYCjPcCXYaC
    JXrDimYCjPcCXYaC
    MexVAhDGGLQHoMvY

    • Rimuovi con delicatezza la cover della scheda madre che comprende la bobina di ricarica / antenna NFC.

  11. JD1bfZVuYKInvJmn
    JD1bfZVuYKInvJmn
    UyBwLXPGJOUj4IAI

    • Usa uno spudger per sollevare e disconnettere il cavo flessibile della batteria.

  12. UMQKubnJaWouYbOL

    • Rimuovi le sette viti a croce Phillips #00 che bloccano l'unità altoparlante:

    • Quattro viti cromate da 3,2 mm di lunghezza

    • Due viti giallastre da 3,8 mm

    • Una vite nera lunga 2,8 mm

    • Alcune viti potrebbe essere nascoste da etichette adesive antimanomissione.

    I found that there was no need to remove the loudspeaker assembly at all. The battery adhesive was easy to pull out (by rolling it up on a screwdriver) without needing to remove the loudspeaker.

    Jez S -

    I can confirm this. Worked like a charm without taking the loudspeaker assembly out.

    Alexander Niehoff -

    Ich stellte fest, dass es überhaupt nicht nötig war, die Lautsprecherbaugruppe zu entfernen. Der Batteriekleber ließ sich leicht herausziehen (durch Aufrollen mit einem Schraubenzieher), ohne dass der Lautsprecher entfernt werden musste.
    Gegenteilig sogar! Das Antennenkabel löste sich und hat dann außerordentlich viel Zeit gekostet den Stecker zu reparieren!!

    Harald Sanders -

  13. KDilPs4eZgjHxedG
    KDilPs4eZgjHxedG
    wFNyENXXdI2DH4Ih

    • Fai scorrere un plettro di apertura sotto il lato destro dell'unità altoparlante.

    • Torci il plettro di apertura per far leva sull'unità altoparlante e sollevarla finché potrai avere una buona presa su di essa.

  14. xsIsY5KbnyWlmTWq
    xsIsY5KbnyWlmTWq
    D4HdeMCUnE1yuf1P

    • C'è ancora un cavo di antenna collegato al retro dell'unità.

    • Solleva delicatamente l'unità altoparlante e aprila a libro per ribaltarla sul lato sinistro del dispositivo.

  15. 4ShAxBYiZOUvAVn4
    4ShAxBYiZOUvAVn4
    sW6lgEQqhTdHRSFY

    • Usa delle pinzette per staccare e scollegare dall'unità altoparlante il cavo di antenna.

    • Rimuovi l'unità altoparlante.

    • Prima del rimontaggio, controlla se il tuo vecchio altoparlante ha dei componenti che devono essere trasferiti sulla parte di ricambio, come ad esempio il cavo flessibile dell'antenna con il suo connettore coassiale.

  16. QYbYVXEfVZrys3J1
    QYbYVXEfVZrys3J1
    vyEeBwUNbDHSqfaR
    N3fy1hCUqEMd5BvO

    • Usa delle pinzette per sollevare dalla batteria i terminali neri delle strisce adesive.

  17. VHSSkBSpnFXBM1OG
    VHSSkBSpnFXBM1OG
    FjQyFJOFXBcIHlxa

    • Usa delle pinzette per tirare verso l'esterno, da sotto la batteria, la striscia adesiva di sinistra.

    • La striscia adesiva sotto la batteria si rompe molto facilmente. Raccomandiamo di tirare la linguetta con un movimento lento e costante e ha un angolo il più vicino possibile al orizzontale. Per impedire che la striscia adesiva si strappi, può essere utile avvolgere la striscia stessa attorno alle pinzette.

    • Nel caso che una delle strisce adesive si rompa e non sia possibile tirarla fuori completamente, puoi usare alcol isopropilico o un iOpener riscaldato per indebolire l'adesivo. Quando l'adesivo è diventato abbastanza morbido, usa uno strumento di apertura come un plettro o una scheda di plastica per tirare fuori la batteria.

    Be careful with this one. My fully charged battery catch fire.

    I tried to forcefully remove the battery after ripping the adhesive tab. I was bending it a lot.

    It started to burn and smoke a lot. I didnt get any burn wounds but it left some nasty marks on the floor even though I throw it out on the balcony after 1 second.

    Lars Pekkala -

  18. eYAr6OVNhDjbDMBO
    eYAr6OVNhDjbDMBO
    HHDvgPxbqbCA2Alw

    • Usa delle pinzette per tirare fuori da sotto la batteria la striscia adesiva di destra.

  19. aO6bDroFnrFXCaiD
    aO6bDroFnrFXCaiD
    BuxpVbcMjFa5u4e6

    • Usa un plettro di apertura per sollevare la batteria dal suo alloggiamento quanto basta per avere una buona presa su di essa.

  20. RmjNfVUlF5KajcaS
    RmjNfVUlF5KajcaS
    uGtmlSOWxmCKKnSV

    • Rimuovi la batteria.

    • Il riutilizzo di una batteria deformata o piegata nel corso della sua rimozione costituisce un rischio potenziale per la sicurezza. Sostituisci la vecchia batteria con una nuova.

    • Rimuovi ogni traccia di adesivo rimasto sul midframe e pulisci le aree di incollaggio con alcol isopropilico e un panno privo di lanugine prima di applicare del nuovo adesivo.

  21. e4HkZ3rIKPPQvnXd
    e4HkZ3rIKPPQvnXd
    ZLtClQi4YZWjl63L
    WubqJ1LWXlLrn6uD

    • Usa uno spudger per scollegare il cavo a nastro dello schermo.

    • Usa un paio di pinzette per staccare il cavo a nastro dello schermo dal telaio intermedio. È tenuto fermo con del leggero adesivo.

  22. 3vUjUfTJJaTSHiAP

    • Appoggia un iOpener scaldato allo schermo per due minuti per ammorbidire l'adesivo sottostante.

    • L'adesivo che tiene fermo lo schermo è abbastanza resistente. Potresti dover riscaldare e riappoggiare l'iOpener più volte per scaldarlo a sufficienza.

  23. HUJeXAVfkGPuB6qL
    HUJeXAVfkGPuB6qL
    GXMsJoePDIjtidRF
    bvNf63DSVXUDeZGc

    • Puoi usare un panno per minimizzare il movimento dovuto allo scalino della fotocamera.

    • Fai aderire una ventosa vicino al bordo superiore del telefono, appena sotto la capsula auricolare.

    • Se lo schermo del telefono è crepato, la ventosa potrebbe non fare presa. Cerca di sollevarlo con del nastro adesivo resistente, oppure incolla con della supercolla la ventosa sul vetro e lasciala asciugare per procedere.

    • Usa la ventosa per sollevare lo schermo ed infilare solo la punta di un plettro sotto il vetro a destra della capsula auricolare.

    • Ruota il plettro di lato per infilarne il lato lungo sotto lo schermo e fallo scorrere fino all'angolo in alto a destra. Lascia il plettro infilato qui sotto per evitare che l'adesivo si reincolli.

  24. HYIA3kRpWViwj5HQ
    HYIA3kRpWViwj5HQ
    vtElpHR1kONSWeCC

    • Ripeti la procedura precedente a sinistra della capsula auricolare e fai scorrere il lato lungo di un plettro fino all'angolo in alto a sinistra del telefono.

    • Lascia il plettro infilato qui sotto per evitare che l'adesivo si reincolli.

  25. MwXiokx2vYFcsHtG
    MwXiokx2vYFcsHtG
    pLoT4WMivqIdooLE
    ArdJKECHpGGbY23r

    • Fai scorrere il lato lungo del primo plettro attorno all'angolo in alto a destra e sotto il bordo destro del telefono.

    • Lascia il plettro infilato sopra i tasti del volume e di accensione per creare una fessura più larga tra telaio intermedio e vetro dello schermo.

    • Infila un terzo plettro sotto l'angolo in alto a destra dello schermo. Assicurati di infilarlo sotto il pannello AMOLED e non tra il vetro dello schermo e il pannello.

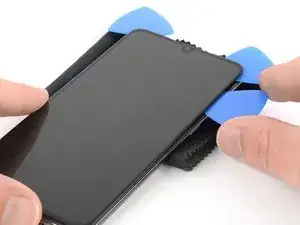

  26. TXHgUtdPOHeFyGTx
    TXHgUtdPOHeFyGTx
    ck2QEiOX1efXkxId
    hgbBa2bNWuiS2fPR

    • Scalda di nuovo lo schermo se l'adesivo diventa difficile da tagliare.

    • Gira il plettro sopra i tasti di accensione e del volume in modo che la punta sia infilata sotto il pannello dello schermo.

    • Fai scorrere il plettro fino all'angolo in basso a destra per tagliare l'adesivo. Lascialo infilato qui sotto per evitare che l'adesivo si reincolli.

  27. XxUcFwkHgmkPbPLV
    XxUcFwkHgmkPbPLV
    mr1K1VCJMIIER5FT
    EljxuJdrUONibvds

    • Infila un quarto plettro sotto il pannello dello schermo nell'angolo in alto a sinistra del telefono.

    • Fai scorrere il plettro sotto il bordo fino all'angolo in basso a sinistra per tagliare l'adesivo.

    • Cerca di non rimuovere ancora del tutto lo schermo. Il cavo a nastro dello schermo è ancora infilato nel telaio intermedio.

  28. 5gjWNEwy22iQiD52
    5gjWNEwy22iQiD52
    vAJdpDMRsQKkj1K2
    XCGEGJsL1Zkv5pSt

    • Separa lentamente lo schermo dalla cornice e taglia l'adesivo rimanente. Assicurati che il cavo a nastro non sia più attaccato al telaio e fallo passare attentamente attraverso la sua fessura.

    • Rimuovi lo schermo.

    • Rimuovi l'adesivo rimasto sul telaio intermedio e pulisci le zone incollare con dell'alcool isopropilico e un panno senza lanugine.

Conclusione

Se possibile, accendi il tuo telefono e prova la tua riparazione prima di applicare il nuovo adesivo e richiudere il telefono.

Il miglior modo per richiudere il nuovo schermo è con del nastro biadesivo tagliato su misura. Applicalo sul retro dello schermo, quindi infila attentamente il cavo dello schermo attraverso la cornice. Allinea lo schermo e premilo in posizione.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
