Sostituzione Alimentatore iMac G3 Modello M4984

iMac G3. Questo fu un gran computer per la sua epoca, con un sacco di funzionalità interessanti.

Cominciamo capovolgendo l'iMac sottosopra. Potrebbe esserti utile appoggiarlo su un panno o un asciugamano, così non danneggerai lo schermo o ne graffierai la facciata.

Rimuovi questa vite a croce Phillips.

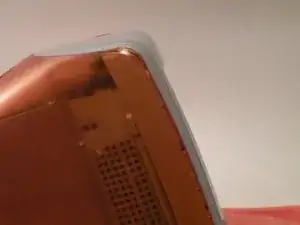

Usando un cacciavite a testa piatta, cerca di separare la cover del fondo partendo dalla punta finché non si sgancia.

Dopodiché, procedi ai lati seguendo la linea di contrasto tra la plastica colorata e trasparente. Rimuovi la cover spostandola verso l'alto e inclinandola un po' all'opposto della plastica colorata.

Ora, rimuovi il connettore video DB-15 dalla scheda logica.

Potrebbe tornarti utile l'utilizzo di un cacciavite a croce Phillips per rimuovere le viti di fissaggio del connettore video.

Rimuovi il cavo di alimentazione dalla scheda logica.

Rimuovi il connettore del pannello frontale.

Rimuovi queste viti a croce Phillips.

Ora, afferra la scheda logica dalla plastica che conteneva le viti e fai scivolare verso l'alto il tutto.

Questa è la scheda logica assemblata. Qui troverai il cuore del computer, contenente Scheda Madre, CPU, RAM, V-RAM, batteria tampone PRAM, l'hard drive e il drive ottico.

Ora, rimuovi queste viti.

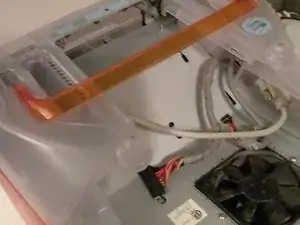

Dopodiché, capovolgi l'iMac con la parte colorata sotto e rimuovi la cover di plastica trasparente rimanente.

Rimozione della cornice frontale:

Non c'è una posizione davvero valida in cui disporre l'iMac per rimuoverne la cornice anteriore. Raccomando però di girarlo e metterlo nella normale posizione d'uso.

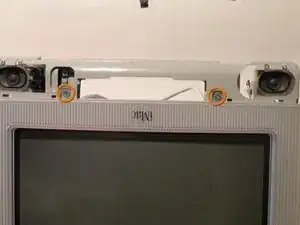

Rimuovi queste due viti a croce Phillips.

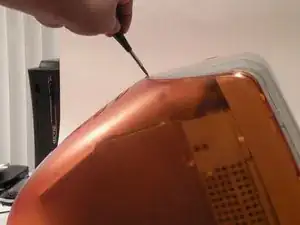

Adesso usa il cacciavite a testa piatta facendolo avanzare lungo la cornice, dopodiché inclina la cornice facendo leva nella parte superiore e rimuovila.

Rimozione della plastica traslucida:

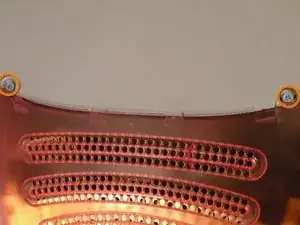

La rimozione della cornice frontale vi farà scoprire due viti nella parte superiore dell'iMac che devono essere rimosse.

Rimuovi le viti con un cacciavite Philips a croce.

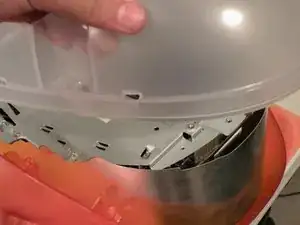

Ora puoi rimuovere la plastica.

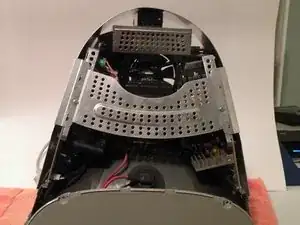

Rimozione della schermatura EMI:

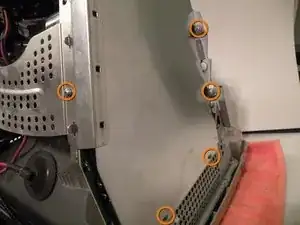

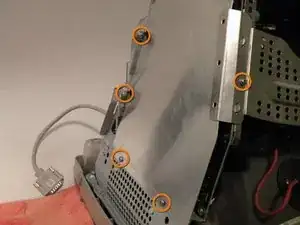

Rimuovi tutte le 10 viti e rimuovi la protezione EMI.

Alimentatore:

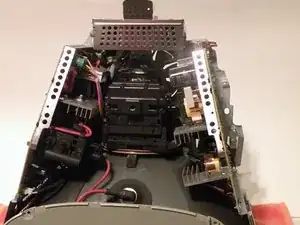

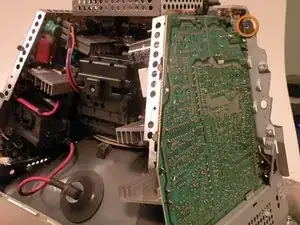

Rimuovendo la schermatura EMI noteremo due importanti circuiti stampati.

Il driver del display

L'alimentatore

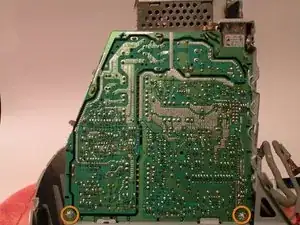

Rimuovi queste tre viti.

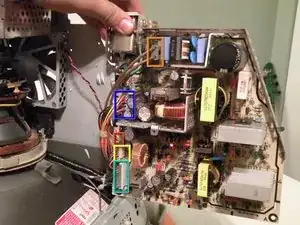

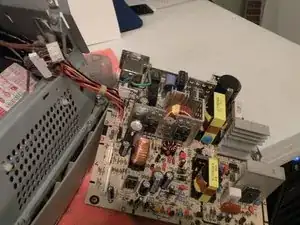

Ora, gira la scheda e rimuovi i seguenti connettori:

Alimentazione AC

Ventola di Sistema

NON rimuoverlo. Questo viene via con la scheda dell'alimentazione.

Driver del Display

Il connettore che è attaccato alla scheda logica; per rimuoverlo, semplicemente fallo passare attraverso il foro nel metallo:

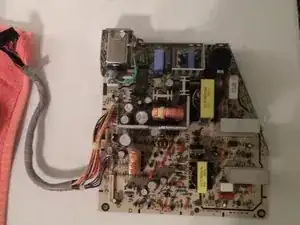

Ora dovresti essere in grado di rimuovere l'alimentatore.
