Sostituzione Altoparlante JBL Charge

Scritto Da: Alexander Castanares

Commenti: 19

Difficoltà

Facile

Passi

Tempo Necessario

5 - 7 minuti

Introduzione

Gli altoparlanti sono posizionati dietro la scheda madre. Segui questa guida per sostituire uno o entrambi gli altoparlanti rotti.

Strumenti

Passo 1

Assicurati che il dispositivo sia spento prima di cominciare lo smontaggio.
Rimuovi la guarnizione dallo speaker usando uno spudger in metallo o un "Jimmy".

Passo 2

Usa il cacciavite PH1 per rimuovere le cinque viti da 6 mm dalla cover della batteria.
Rimuovi la cover della batteria e mettila da parte.

Passo 3

Usa uno spudger per rimuovere con attenzione il nastro isolante liquido che tiene la batteria ferma nel suo alloggiamento.
Fai estrema attenzione a non bucare la batteria, o danneggiare i cavi sottostanti il nastro isolante liquido.

This is NOT liquid Electrical tape! I recommend using 3M adhesive silicone. If you are doing this repair then you can find the 3m adhesive silicone at automotive stores. Liquid tape hardens and 3M adhesive remains mailable vs the rock hardening effect of liquid tape.

Liz Ramirez - 25/09/20

Passo 4

Usa uno spudger per alzare la batteria dal dispositivo.
Alza il lato della batteria che non ha i cavi attaccati e rimuovi la vite PH2 da 16 mm sotto la batteria
Nota che il cavo collega la batteria al dispositivo. Tentare di rimuovere completamente la batteria potrebbe danneggiare il cavo. Non usare uno spduger di metallo per rimuovere la batteria.

Passo 5

Rimuovi le quattro viti da 16 mm dal case in plastica bianca con il cacciavite PH2.

The two screws on the right side (side with the USB port) are too long to extract with the iFixit screwdriver in the basic kit. I needed to use a regular thin PH2 screwdriver to get them out.

Matthew Poole - 22/12/17

I had this problem also, whenever putting the screws back in there were still air pockets in the side with smaller screws

Kamden Runyon - 29/05/20

Passo 6

Partendo da un angolo del dispositivo dove il case e il lato si incontrano, usa uno spduger di metallo per allontanare le due parti, vincendo la forza adesiva della colla.
Fai scorrere lo spudger di metallo lungo il lato per separare il case posteriore dal resto dello speaker.

Passo 7

Quando il case posteriore si apre, disconnetti i tre cavi bianchi dalla scheda madre.
Rimuovi il case superiore.

Hi , Thanks a lot in my speacker i had broken plastic part which affect clear sound with your guide i open mine seasily and take it out now i have beand new sound which i had before. thanks again.

kasravihasan - 10/05/17

Passo 8

Rimuovi la vite Phillips da 9 mm nell'angolo della scheda madre.

There are 2 screws to remove, the other is under the barcode sticker

Andrew Allman - 25/01/17

hey bru the scewdriver you useing what do you call it and where can you get the kit

warren - 26/07/17

Passo 9

Rimuovi la scheda madre dalla custodia sollevando l'angolo della scheda dal dispositivo.
Se la scheda madre non si muove, assicurati che il componente quadrato nella parte inferiore della scheda sia libero dal bordo dello speaker.
Durante il rimontaggio, assicurati che la scheda madre sia completamente installata e non sporga oltre la sua posizione originale, poiché ciò potrebbe danneggiare la scheda madre.

Passo 10

Disconnetti i due connettori bianchi dalla parte inferiore della scheda madre.

Passo 11

Tira verso il basso sulla clip nera che tiene il cavo a nastro in posizione.
Tira il cavo a nastro dal connettore utilizzando la linguetta blu.
Rimuovi la scheda madre dal dispositivo.

Passo 12

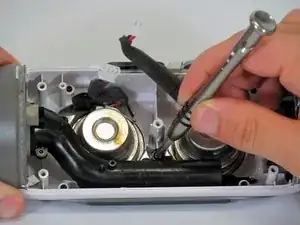

Utilizzando il cacciavite PH1, rimuovi la vite Phillips da 9 mm che collega il tubo nero all'interno del dispositivo.

Passo 13

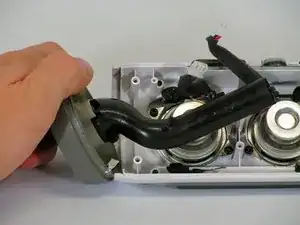

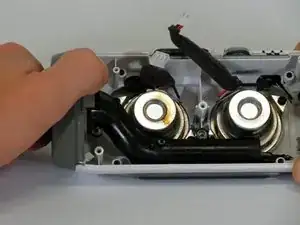

Tira lentamente ma saldamente il cappuccio grigio dal dispositivo. Ciò fornirà un accesso completo agli altoparlanti.

Passo 14

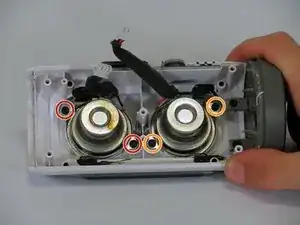

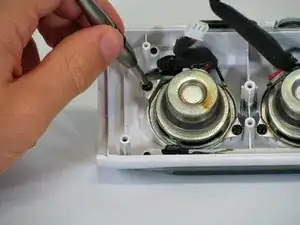

Ogni altoparlante è fissato in posizione con due viti Phillips da 9 mm. Rimuovi le viti utilizzando la punta del cacciavite PH1.

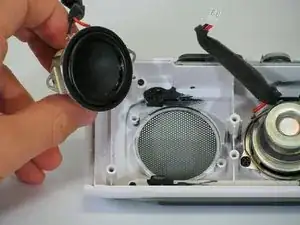

Se stai sostituendo l'altoparlante sinistro, rimuovi le viti e l'altoparlante alla tua destra.
Se stai sostituendo l'altoparlante destro, rimuovi le viti e l'altoparlante alla tua sinistra.
