Sostituzione Hard Drive Dell Studio 1535

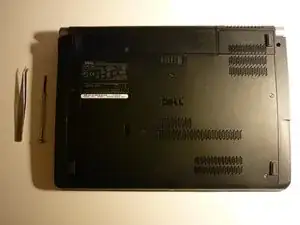

Raccogli i materiali e gli strumenti.

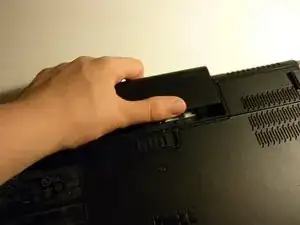

Capovolgi il computer, e rimuovi la batteria come misura di sicurezza.

Se guardi alla base del computer, noterai che c'è un pannello che è removibile.

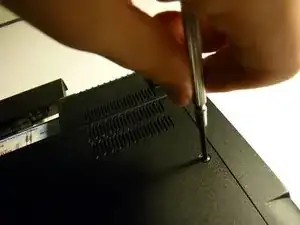

Svita le viti che mantengono il pannello in posizione.

Svita le viti finché non risultano allentate. Non verranno fuori dal pannello.

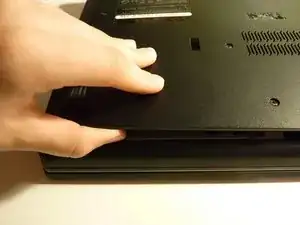

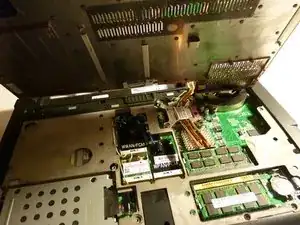

Dopo aver allentato tutte le viti, solleva il pannello dal telaio principale.

Potresti aver bisogno di utilizzare un cacciavite a taglio per sollevare il pannello.

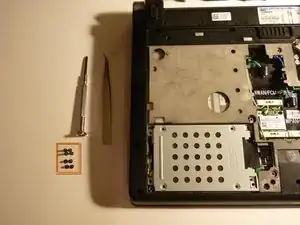

Ora abbiamo accesso alle parti interne del computer, fantastico.

Se la batteria si trova lontana da te, l'hard drive dovrebbe trovarsi più vicino a te verso la sinistra.

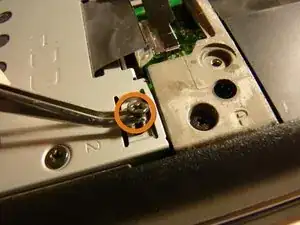

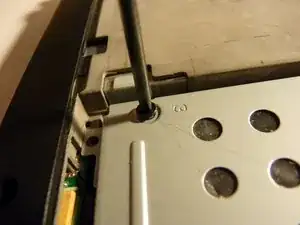

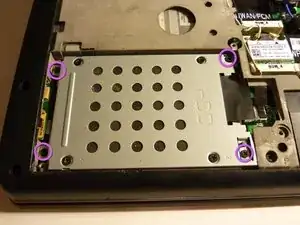

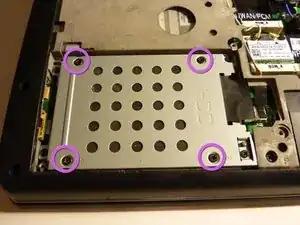

Inizia rimuovendo le viti che fissano il carrello dentro al telaio.

Queste viti hanno una testa più arrotondata, e sono più lunghe.

Una volta allentate, potete rimuoverle con le dita o con delle pinzette, e poi metterle da parte.

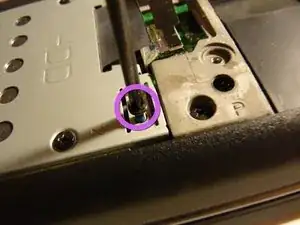

Ora rimuoviamo le viti tenendo il drive attaccato al carrello.

Queste viti hanno una testa più piatta, e sono più corte

Queste sono viti drive standard che sono utilizzate per montare qualsiasi hard disk a un dispositivo di montaggio, come le staffe per metterlo dentro a un computer desktop.

Al produttore piace metterle strette, e potrebbe volerci molto impegno per rimuoverle. Io suggerisco di utilizzare un cacciavite con una impugnatura più grande, non quello che sto usando.

Metti da parte queste viti, lontane dalle viti che hai rimosso nell'ultimo passo.

Ora che le viti sono state rimosse, il carrello può essere rimosso dal telaio e dal drive.

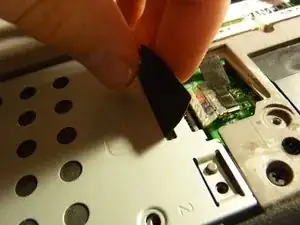

Tira l'aletta nera sul lato destro del carrello e tira su.

Potrebbe essere necessario agitare un po' ma dovrebbe venire fuori.

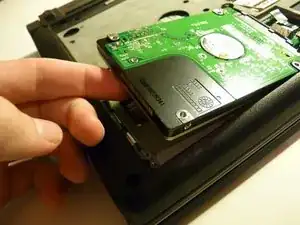

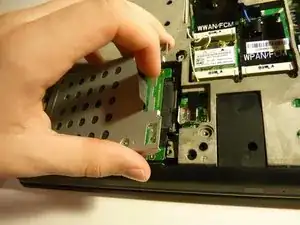

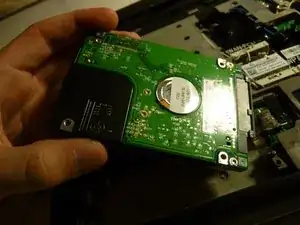

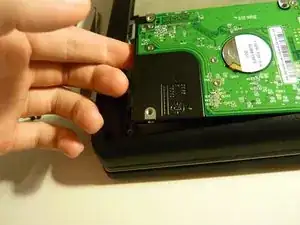

Ora che il carrello è stato rimosso, possiamo sollevare e rimuovere il drive dalla sua posizione originaria.

Dovrebbe essere tirato fuori facilmente, ma sarà ancora fissato con un cavo.

Mettilo da parte sopra all'unità disco ottico (la superficie metallica).

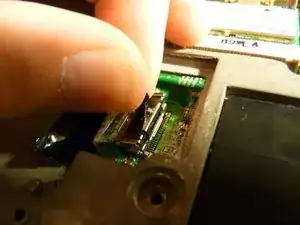

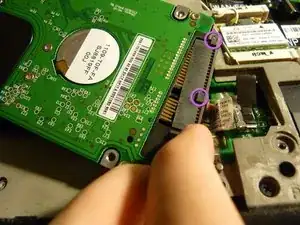

Ora che il drive è stato rimosso, dobbiamo rimuovere il cavo che lo collega alla scheda madre.

Potrebbe essere difficile da fare all'inizio, ma ci sono degli incavi che puoi utilizzare per aggrapparti.

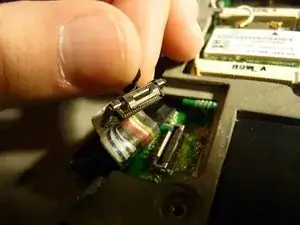

Tira delicatamente via il connettore dal drive.

Agitare un po' il connettore può aiutare leggermente.

Se hai trovato difficoltà nel rimuovere il drive oppure il cavo che connette il drive alla scheda madre, puoi rimuovere l'intero cavo in una volta sola.

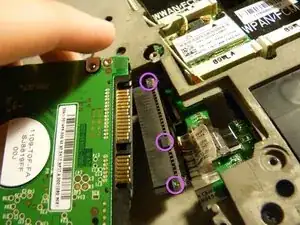

Se guardi verso la destra del drive, vedrai un'altra aletta, questa è nera, ma ne ho viste anche di blu.

Tira delicatamente questa aletta in modo da rimuovere il cavo.

Di nuovo, anche agitare aiuta.

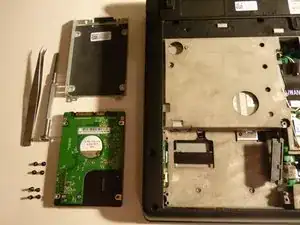

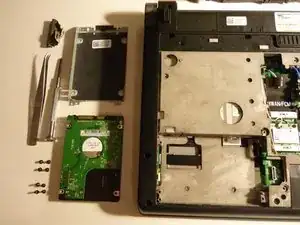

Se hai rimosso il drive utilizzando i passi 1-7 allora il risultato che avrai ottenuto si troverà nell'immagine 1.

Se hai trovato difficoltà nel rimuovere il drive, e sei andato oltre al passo 8, allora le parti rimanenti si troveranno nell'immagine 2.

Il drive dovrebbe avere una interfaccia SATA, così che tu possa montarlo dentro un altro computer utilizzando i supporti convertitori da 2.5" a 3.5" e un cavo SATA.
