Introduzione
Le prese per cuffie sono spesso soggette ad usura a causa del loro normale utilizzo. Invece di acquistare un nuovo paio di cuffie, che a volte possono avere un costo elevato, la sostituzione del connettore è spesso una scelta più economica.
Per completare questa riparazione è necessario l'uso di un saldatore. Poiché i fili utilizzati nelle cuffie sono spesso molto piccoli, questa riparazione è consigliata solo a persone con una discreta esperienza nella saldatura.
Si devono prendere ulteriori precauzioni quando si usa il saldatore, è estremamente rovente e si lavora in spazi molto ristretti. Si raccomanda vivamente l'uso di un supporto per saldatura da elettricista.
Strumenti
Ricambi
-
-

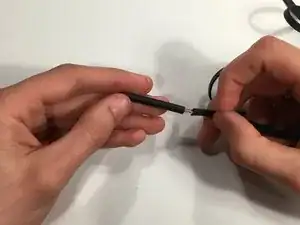

Taglia il cavo delle cuffie vicino alla vecchia presa per le cuffie. Lascia un po' di cavo attaccato al jack.
-
-
-

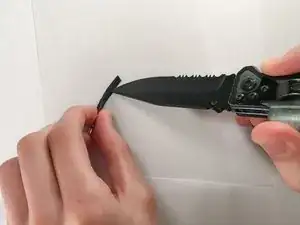

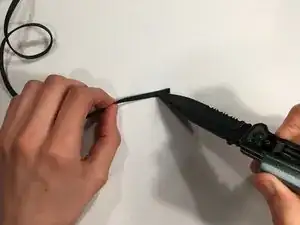

Taglia la membrana esterna di isolamento del cavo collegato alla vecchia presa per esporre i fili interni.
-
-
-

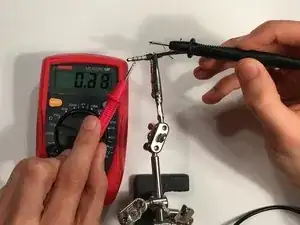

Accendi il multimetro e impostalo per misurare la resistenza.
-
Scegli un filo e tocca con uno dei cavi del multimetro la punta saldata.
-
Tocca con l'altro cavo del multimetro ciascuno dei segmenti sulla presa delle cuffie fino a quando il multimetro non indica che il filo è collegato.
-
Ripeti il processo per ogni filo.
-
-
-
Procurati un pezzo di tubo termoretraibile di dimensioni adeguate.
-
Fai scorrere il tubo sul filo.
-
-
-

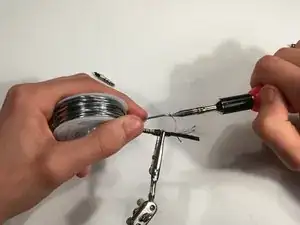

Scegli un filo e applica una piccola quantità di stagno sulla punta del filo.
-
Ripeti il procedimento per ogni filo.
-
-
-

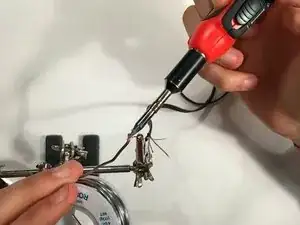

Posiziona un filo al corrispondente punto di collegamento sulla presa.
-

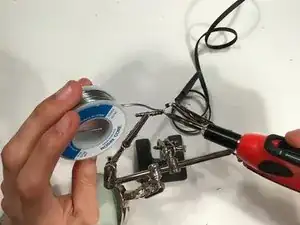

Applica con attenzione una piccola quantità di stagno per tenere il filo in posizione.
-
Ripeti per ogni filo.
-
-
-

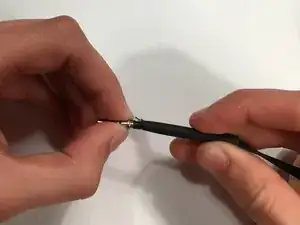

Fai scorrere nuovamente il tubo termoretraibile sulla base del connettore, coprendo le connessioni saldate.
-
-
-
Utilizza il lato piatto del saldatore per applicare calore al tubo termoretraibile fino a quando non si stringe sul filo.
-
Hai finalmente completato il processo di sostituzione. Collega la cuffia ad una sorgente audio e suona un po' di musica per testare il tuo lavoro.
13 commenti
This is a plug replacement, not a jack replacement.
This is a jack replacement.
can you please tell me which color wire and where to solder !
Wire colors are not standardized. They even differ among models of the same manufacturer. The only way is to test against the plug that is being replaced. Hopefully most wires still connect to the plug contacts, so a process of elimination can be used. Typical colors are red, blue, green and no color. Ground is usually no color, and sometimes there are 2 grounds (e.g. for ‘zipper’ style wires). The contacts for most phones are as follows (from tip to outside barrel): Right, Left, Ground, Mic. My Samsung S3 cord was very strange: red, green, no color and 2 black wires. One black was Ground, the other was MIC. Soldering requires a magnifier and a fine tipped iron.
