Introduzione
L'iMac G3 ha una una scheda video integrata che non ne permette l'upgrade. I progettisti dell'iMac trovarono un modo per permettere uno pseudo-aggiornamento della componente video; costruirono una scheda logica con 2MB di memoria video usata dall'ATI 3D Rage Pro Turbo PCI, e possibilità di aggiungere ulteriore ram video tramite uno slot DIMM presente nella motherboard per permettere all'utenza di fare l'upgrade usando RAM video DIMM proprietarie Apple.
Strumenti
-
-
iMac G3. Questo fu un gran computer per la sua epoca, con un sacco di funzionalità interessanti.
-
-
-
Cominciamo capovolgendo l'iMac sottosopra. Potrebbe esserti utile appoggiarlo su un panno o un asciugamano, così non danneggerai lo schermo o ne graffierai la facciata.
-
-
-
Rimuovi questa vite a croce Phillips.
-
Usando un cacciavite a testa piatta, cerca di separare la cover del fondo partendo dalla punta finché non si sgancia.
-
Dopodiché, procedi ai lati seguendo la linea di contrasto tra la plastica colorata e trasparente. Rimuovi la cover spostandola verso l'alto e inclinandola un po' all'opposto della plastica colorata.
-
-
-
Ora, rimuovi il connettore video DB-15 dalla scheda logica.
-
Potrebbe tornarti utile l'utilizzo di un cacciavite a croce Phillips per rimuovere le viti di fissaggio del connettore video.
-
-
-
Rimuovi queste viti a croce Phillips.
-
Ora, afferra la scheda logica dalla plastica che conteneva le viti e fai scivolare verso l'alto il tutto.
-
-
-
Questa è la scheda logica assemblata. Qui troverai il cuore del computer, contenente Scheda Madre, CPU, RAM, V-RAM, batteria tampone PRAM, l'hard drive e il drive ottico.
-
-
-
Lo slot della RAM Video (V-RAM) DIMM si trova nella parte superiore della scheda logica. Molte persone confondono questo slot con quello per la RAM di sistema che invece si trova sotto la schermatura della CPU e sotto la CPU stessa.
-

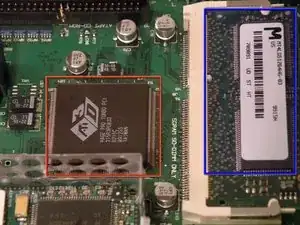

La GPU: una ATI 3D Rage Pro Turbo PCI con 2MB integrati + DIMM di RAM video:
-

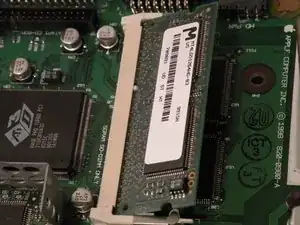

La RAM Video DIMM:
-
-
-

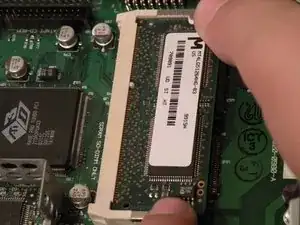

Per rimuovere la RAM-Video, premi le linguette bianche per farla scattare fuori, dopodiché estraila.
-

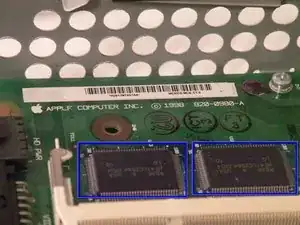

I 2MB di RAM Video saldata su scheda logica:
-
Concordando su quanto ho letto, l'iMac supporta un massimo di 10MB totali di Ram Video, 2MB integrati nella scheda logica + 8MB nella DIMM.
-
Per riassemblare il tuo dispositivo, segui queste istruzioni nell'ordine inverso.
