Sostituzione Schermo Microsoft Surface Pro 7

Scritto Da: Sam Omiotek
  • Commenti: 33
Sostituzione Schermo Microsoft Surface Pro 7

Difficoltà

Difficile

Passi

30

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per sostituire lo schermo su un Microsoft Surface Pro 7.

C'è una buona probabilità che tu rompa il fragile pannello dello schermo durante questa procedura. Assicurati di applicare un adeguato calore e sii estremamente attento tagliando attraverso l'adesivo. Indossa gli occhiali protettivi nel caso il vetro dovesse frantumasi.

  1. 4JmlfPFLVqBawGEv
    4JmlfPFLVqBawGEv
    PPhkwOfOiFtcshR4
    ikIUyrFf11YMmX5u

    • Indossa degli occhiali protettivi e stai attento a non danneggiare il pannello LCD.

    • Se il tuo schermo è crepato, evita che si rompa ulteriormente e di farti del male facendo aderire del nastro al vetro.

    • Fai aderire delle strisce di nastro adesivo trasparente sopra lo schermo del Surface fino a coprirlo del tutto.

    • Ciò conterrà le schegge di vetro e fornirà un'integrità strutturale mentre fai leva e sollevi lo schermo.

    • Fai del tuo meglio per seguire il resto di questa procedura come descritta. Comunque, dopo che il vetro si è rotto, continuerà a creparsi mentre lavori e potresti dover usare uno strumento in metallo per rimuovere il vetro.

  2. 2MBb5NJMaXSPRnhd

    • Spegni del tutto il Surface prima di iniziare lo smontaggio.

    • Scalda un iOpener ed appoggialo al bordo destro dello schermo del Surface per due minuti.

    • Potresti dover riscaldare e riappoggiare l'iOpener diverse volte per scaldare abbastanza il tablet. Segui le istruzioni dell'iOpener per evitare di surriscaldarlo.

    • Puoi usare anche un asciugacapelli o una pistola termica, ma stai attento a non surriscaldare il Surface: lo schermo e la batteria interna sono facilmente danneggiabili dal calore eccessivo.

  3. 2pqRudP26IAEgs5F

    • Prendi nota della disposizione dell'adesivo dello schermo prima di continuare:

    • Queste zone contengono solo dell'adesivo e puoi tagliare in sicurezza.

    • La scheda e i cavi a nastro dello schermo sono qui, vicino al bordo. Taglia con attenzione e non infilare il plettro per più di 3 mm.

    • I delicati cavi dell'antenna sono sotto questa zona dello schermo. Segui attentamente la procedura al passo 13 per evitare di danneggiarli. L'adesivo qui è più spesso.

    Be prepared; the bluetooth/wifi antennas are adhered to the glass with this very strong tape. You WILL 98% of the time damage them; have another module available that includes the antennas before you attempt this repair as you will damage them if you've never done this repair before. Ive done dozens of these and damage most of them.

    Gregg Stanley -

    For tablets without swollen batteries you can use one of these: https://www.amazon.com/gp/product/B019PX...

    For tablets with swollen batteries, you can use one of these: https://www.amazon.com/220V-300W-Tool-Bl...

    Just be careful that you don't damage the touchscreen by heating one spot too much. Also, the trick is to get the pick against the back of the display above the adhesive.

    David S. -

    I managed to remove the screen successfully without breaking the glass, but I found out I completely sliced through cables underneath the lower portion of the display as I used a razor blade, so be careful!

    Muhammad BahaaElDin -

    Muhammad, if you are still looking at this, what do the antennas connect to> I can't find the antennas on my glass, nor where they would connect to the frame?

    Thomas Hayes -

  4. pAcqsyeboUPlsxM6
    pAcqsyeboUPlsxM6
    N2K3EDeMKEPZpGnF

    • Infila un plettro nell'apertura dello speaker nello schermo e fallo scorrere tra il vetro e la griglia dello speaker.

    • Non infilare il plettro più a fondo della cornice nera sul bordo dello schermo. Infilarlo troppo potrebbe danneggiare lo schermo LCD.

    Note carefully where they start. It is the only place with any sort of access. Razor blade is best. Use picks to hold the top open. Do NOT insert more than a quarter inch ever.

    Thomas Hayes -

  5. 32EyPn1uMHMZxDKL
    32EyPn1uMHMZxDKL
    F5dfxGH5BRjucQLG

    • Ruota il plettro verso la parte inferiore del Surface per farlo scorrere sotto il bordo inferiore dell'apertura dello speaker.

  6. 4VZkoRNND6hJiKP4
    4VZkoRNND6hJiKP4
    UmaKyilKleh4q6pn

    • Fai scorrere il plettro sotto il bordo destro del Surface per tagliare l'adesivo sotto lo schermo.

    • Durante il resto della procedura, se incontri della resistenza significativa mentre fai scorrere il plettro, fermati e riscalda la parte su cui stai lavorando. Fare troppa pressione con il plettro può crepare il vetro.

    • Lascia questo plettro infilato sotto il bordo destro per evitare che l'adesivo si reincolli.

  7. 4YuOvhmqafVLIfLu

    • Riscalda il tuo iOpener ed applicalo al bordo inferiore dello schermo del Surface per due minuti.

    • Potresti dover riscaldare e riappoggiare l'iOpener diverse volte per scaldare abbastanza il tablet. Segui le istruzioni dell'iOpener per evitare di surriscaldarlo.

    • Puoi usare anche un asciugacapelli o una pistola termica, ma stai attento a non surriscaldare il Surface: lo schermo e la batteria interna sono facilmente danneggiabili dal calore eccessivo.

  8. Auns2NEdTjsT21XR
    Auns2NEdTjsT21XR
    TU3NBSZYXJmjsQtn
    WDiSYwaLyVYytgXK

    • Infila un altro plettro sotto l'angolo in basso a destra e fallo scorrere attorno all'angolo, verso il bordo inferiore.

    • Non infilare il plettro più a fondo della cornice nera sul bordo dello schermo. Infilarlo troppo potrebbe danneggiare lo schermo LCD.

    • Fai scorrere il plettro sotto il bordo inferiore del Surface per tagliare l'adeesivo dello schermo.

    • Lascia questo plettro infilato sotto il bordo inferiore per evitare che l'adesivo si reincolli.

  9. AWvrvekpLvqVK4b1

    • Scalda di nuovo il tuo iOpener e applicalo al bordo sinistro dello schermo del Surface per due minuti.

    • Potresti dover riscaldare e riappoggiare l'iOpener diverse volte per scaldare abbastanza il tablet. Segui le istruzioni dell'iOpener per evitare di surriscaldarlo.

    • Puoi usare anche un asciugacapelli o una pistola termica, ma stai attento a non surriscaldare il Surface: lo schermo e la batteria interna sono facilmente danneggiabili dal calore eccessivo.

  10. yHijbyYk1WTEiEJs
    yHijbyYk1WTEiEJs
    ILsQKoTixAOOnNRj
    TNOgxVMiVFEMOBpj

    • Infila un altro plettro sotto l'angolo in basso a sinistra e fallo scorrere attorno all'angolo, verso il bordo sinistro.

    • Stai attento nel tagliare sotto i 6,5 cm inferiori del bordo sinistro. Non infilare il plettro per più di 3 mm qui. I cavi dello schermo sono vicini a questa parte della cornice e si possono danneggiare facilmente.

    • Fai scorrere il plettro sotto il bordo sinistro del Surface per tagliare l'adesivo dello schermo.

    • Lascia questo plettro infilato sotto il bordo sinistro per evitare che l'adesivo si reincolli.

  11. 6QoMKIWsP3b4Xw5D

    • Scalda di nuovo il tuo iOpener e applicalo al bordo superiore dello schermo del Surface per due minuti.

    • L'adesivo è più spesso sotto questo bordo e potresti dover riscaldare e riappoggiare l'iOpener diverse volte per scaldare abbastanza il tablet. Segui le istruzioni dell'iOpener per evitare di surriscaldarlo.

    • Puoi usare anche un asciugacapelli o una pistola termica, ma stai attento a non surriscaldare il Surface: lo schermo e la batteria interna sono facilmente danneggiabili dal calore eccessivo.

  12. eV6KOlOVneRPRpnS
    eV6KOlOVneRPRpnS
    JTN2HdBuk31jpoZJ
    xyC5ZgGdmuMbKXXH

    • Fai scorrere il plettro attorno all'angolo sinistro e sotto il bordo superiore del Surface. Fermati quando il plettro è a 7,0 cm dal bordo sinistro.

    • I prossimi 15 cm del bordo superiore della copertura sono coperti dalle antenne destra e sinistra, che stanno tra la copertura e la cornice dello schermo. Segui attentamente i prossimi passaggi per evitare di danneggiare le antenne.

  13. sypDK2j4OgUwTxMM
    sypDK2j4OgUwTxMM
    LASIg3VYDYMvQbTv
    HQd1OpjUIsrWX1NF

    • Ci sono dei delicati cavi dell'antenna sotto il bordo superiore dello schermo. Segui attentamente la procedura per evitare di danneggiarli.

    • Infila la punta di un plettro sotto lo schermo dove ti sei fermato nel tagliare. Non infilarlo più a fondo del bordo della cornice.

    • Ruota attentamente il plettro verso destra, premendo il lato lungo del plettro nell'adesivo dello schermo sotto la cornice, tagliando l'adesivo mentre procedi. Non far scorrere il plettro sotto il bordo del Surface.

    • Ripeti questa procedura di inserimento del plettro dove hai appena tagliato e rotazione verso destra sotto tutto il bordo superiore del Surface, finché il plettro si trova a 6,4 cm dal bordo destro del Surface.

    Die WLAN-Antennen sind durch eine Plastikabdeckung geschützt und können nur durch wirklich rohe Gewalt beschädigt werden.

    sdufter -

  14. QKc3LINLCLRcGiTS
    QKc3LINLCLRcGiTS
    cgwLLmnHSKP1HKR1
    fpwX5JbAhwFV1iGZ

    • Dopo aver tagliato sopra le antenne (22 cm dal bordo sinistro), fai scorrere il plettro sotto la parte restante del bordo superiore del Surface e attorno all'angolo in alto a destra per tagliare tutto l'adesivo rimasto.

  15. 1RV3mZBHZSUfbvCF
    1RV3mZBHZSUfbvCF
    FvPAPvkAcW5kvlI5

    • Solleva molto lentamente il gruppo dello schermo dalla copertura del Surface. Se incontri della resistenza, fermati e controlla che tutto l'adesivo sia tagliato.

    • Non rimuovere ancora lo schermo: è ancora collegato alla scheda madre con due cavi.

    • Usa un plettro per tagliare tutto l'adesivo rimasto.

    • La lente del flash potrebbe cadere fuori dalla copertura del Surface. Tieni traccia della lente e riposizionala nella sua apertura durante il rimontaggio.

  16. PPX1sTUUQKfitHDG
    PPX1sTUUQKfitHDG
    ZafKS224QedJODMk

    • Assicurati di avere delle pinzette e uno spudger a portata di mano.

    • Solleva la parte superiore del gruppo dello schermo dalla copertura mentre fai scorrere la parte inferiore dello schermo verso i connettori della scheda madre.

    • Non tendere in alcun modo i cavi a nastro dello schermo.

    • Usa una mano per tenere fermo lo schermo.

  17. 1RcMZlUgYuHFkZjT
    1RcMZlUgYuHFkZjT
    XdGYJwR4gvgh5JbF
    aeeTtBitJlAIO6AS

    • Usa la punta di uno spudger per spingere attentamente su entrambi i lati del connettore della batteria.

    • Alternando un lato all'altro, fai avanzare delicatamente il connettore fuori dalla sua presa.

  18. od2NKIASplBOFM5Z
    od2NKIASplBOFM5Z
    bAU2hw5n4NoEdM3q
    IXLh6x2JrkVVaIkY

    • Usa un paio di pinzette per separare il nastro argentato che copre il connettore del cavo sinistro dello schermo.

    • Non rimuovere il nastro dal cavo a nastro.

    • Infila la parte piatta di uno spudger sotto il nastro e fai leva sul connettore per scollegarlo dalla scheda madre.

    I found that the replacement screen cable does not run the same way as the previous screen and it actually doubles over. Is there a reason for this? Can I get a cable that matches the new screen anywhere?

    Greg Child -

  19. 4KfKJ5qOCKsrJiiu
    4KfKJ5qOCKsrJiiu
    SlXBShinPBEwlGqO
    Apg3iTGWmNNlJhwo

    • Usa un paio di pinzette per separare il nastro argentato che fissa il connettore del cavo dello schermo dello schermo alla scheda madre.

    • Non rimuovere il nastro dal cavo a nastro.

    • Usa la parte piatta di uno spudger per sollevare il il cavo destro dello schermo e scollegarlo dalla scheda madre.

  20. Xl1enLmbDgcgf4fx

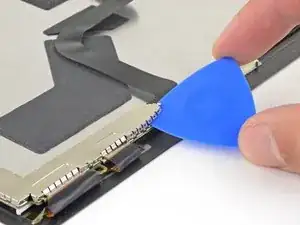

  21. kEmwgDqF2dCAnVJk

    • Utilizza un plettro per fare leva su un lato della schermatura EMI che copre lo schermo.

    • Cerca di non deformare troppo la schermatura, dovrai installarla nuovamente durante il rimontaggio.

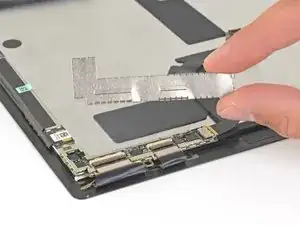

  22. EVEQw3UGJG5fsf4f

    • Solleva la schermatura EMI dallo schermo e rimuovila.

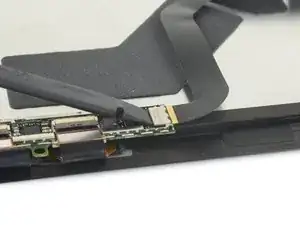

  23. VtHLvfthTTLCAEZe

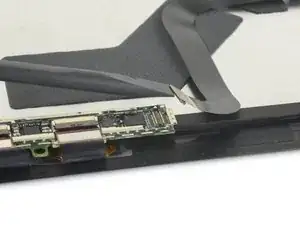

    VtHLvfthTTLCAEZe
    hWUkwNKBBqcSPiSO

    • Usa la parte piatta di uno spudger per sollevare il cavo di interconnessione dello schermo dalla sua presa sulla scheda.

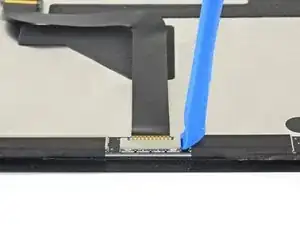

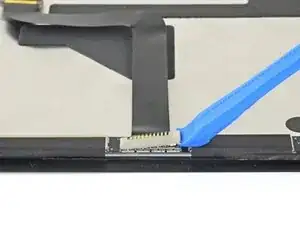

  24. MGGjvHxHRkAIHfCS
    MGGjvHxHRkAIHfCS
    o4HDnpOXGtLqAwUW

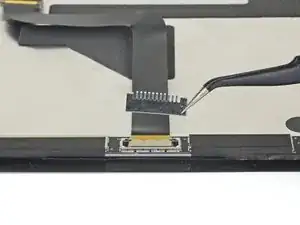

    DNaIVEUAWeYmhIYg

    • Usa uno strumento di apertura per sollevare un'estremità della schermatura EMI che copre il secondo cavo dello schermo.

    • Cerca di non deformare troppo la schermatura: dovrai reinstallarla durante il rimontaggio.

    • Rimuovi la schermatura EMI.

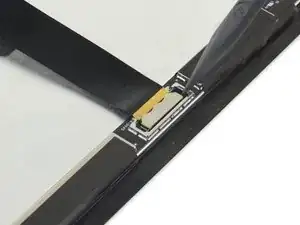

  25. 5UsMAEGrABbtL24l

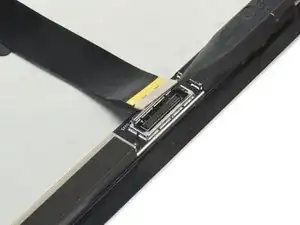

    5UsMAEGrABbtL24l
    aatTiVgF2lrIQyp6

    • Usa la punta di uno spudger per sollevare e scollegare il connettore del digitizer dalla sua presa sulla schermo.

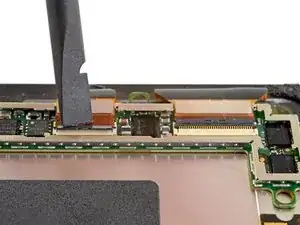

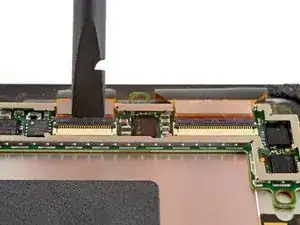

  26. OaNgkBgmfliCGwEM
    OaNgkBgmfliCGwEM
    RpCLpPZDExfwYhsW

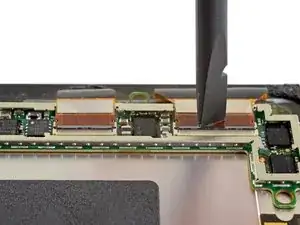

    EbZNZOpx5RAGDdpU

    • Usa uno spudger per ruotare verso l'alto le piccole alette di bloccaggio sui connettori ZIF dei cavi dello schermo.

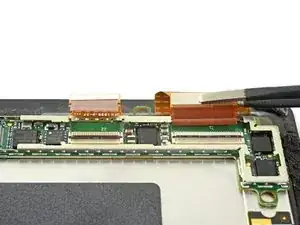

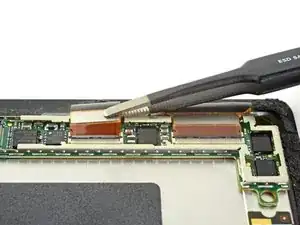

  27. bYNHAFZafSj5Kdhe
    bYNHAFZafSj5Kdhe

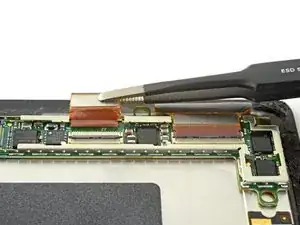

    XFmPQLZjb6OSZymc
    NJBUEchVq1GfhqCv

    • Usa delle pinzette per sfilare i cavi dello schermo dalle loro prese sulla scheda dello schermo.

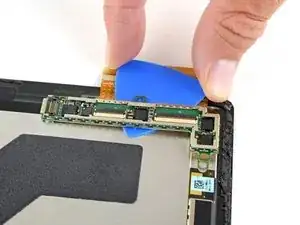

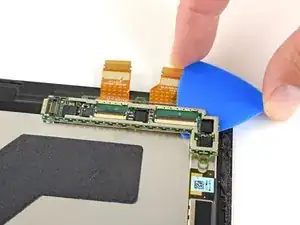

  28. UxJFYQABHhQgcREe
    UxJFYQABHhQgcREe
    nsPP3cCXMyGnJLp3

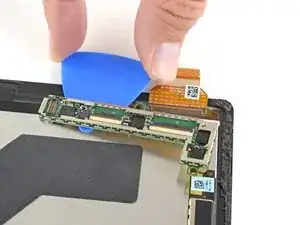

    lQMGnyWOQPCHZnoN

    • Infila un plettro sotto la scheda dello schermo per separare l'adesivo che la fissa sul retro dello schermo.

    • Se l'adesivo è resistente, potrebbe essere utile scaldare la scheda dello schermo usando un iOpener, un asciugacapelli, o una pistola termica. Stai attento a non surriscaldare lo schermo.

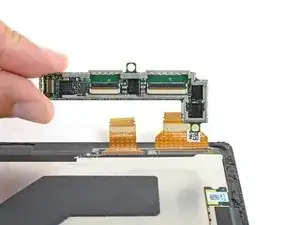

  29. vywYERPVb5EMGlmY

    • Rimuovi la scheda dello schermo.

    • Durante il rimontaggio, rimuovi l'adesivo da sotto la scheda dello schermo con dell'alcool isopropilico (≥90%) e un panno senza lanugine o un filtro del caffè. Quindi, applicane di nuovo da un foglio di adesivo pretagliato e fissala al nuovo schermo.

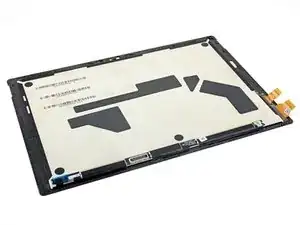

  30. bPUjpRRLIjoJpgIT

    • Resta solo lo schermo.

    Handig om te weten is dat er voor de Surface Pro 4 twee verschillende schermen zijn...een Samsung en een LG. Dus voordat je een scherm aanschaft moet je eerst weten welke er in je Surface Pro 4 zit.

    Eric B -

    Hallo das Display auf der Rückseite hat ca. 4 kreisförmige schwarze runde matten/gumipolster und vier große.

    rund herum ist auf der kanne ebenfalls ein Klebestreifen angebracht. wo bekomme ich diese teile oder Klebestreifen?

    Welche auswirkungen kann es haben wenn das Display hinten dies nicht aufweist?

    Ein Link wäre sehr hilfreich.

    Danke

    Panagiotis -

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
