Sostituzione Taptic Engine iPhone 11

Scritto Da: Jeff Suovanen

Commenti: 26

Difficoltà

Moderato

Passi

Tempo Necessario

30 minuti - 1 ora

Introduzione

Il Taptic Engine produce la vibrazione del tuo iPhone e le funzioni di feedback aptico. Segui questa guida per rimuovere e/o sostituire il Taptic Engine del tuo iPhone 11.

Questa guida ti spiega come rimuovere completamente il gruppo schermo: questo per prevenire strappi o danni accidentali ai cavi del display mentre lavori. Se ti senti in grado di rimuovere il Taptic Engine senza mettere in pericolo i cavi dello schermo, puoi saltare i passi che spiegano come disconnettere i cavi stessi.

Strumenti

Passo 1

Prima di iniziare, scarica la batteria del tuo iPhone sotto il 25%. Una batteria agli ioni di litio carica può incendiarsi e/o esplodere se forata accidentalmente.
Spegni il tuo iPhone prima di cominciare a smontarlo.
Rimuovi le due viti pentalobe da 6,7 mm nella parte inferiore del tuo iPhone.
Lo smontaggio del display dell'iPhone danneggerà le guarnizioni impermeabili. Devi avere pronte delle guarnizioni sostitutive prima di procedere con il passo successivo, oppure fare attenzione all'intrusione di liquidi nel tuo iPhone se lo rimonterai senza sostituire le guarnizioni.

the right screws wouldn’t come off

Yusef San Inocencio - 19/04/21

ok one came of but my right wont come of either!!!!

Aisa Jawara -

Hello guys, I still haven't found away to power off the iphone without using the screen. Cheers!

danielaguirre93 -

You can try this.

Quickly Press and release the volume up button.

then Quickly Press and release the volume down button.

then press and hold the power button and wait until it turns off.

worked for me :D

Benóný Egilson -

Where does one get replacement seals? Is this the same as the display assembly adhesive?

Brian Baker - 20/07/23

not of the screwdrivers i have seem to be able to turn the screws

Aisa Jawara -

Passo 2

Se inserito troppo a fondo, un plettro per l'apertura può danneggiare il tuo dispositivo. Segui i passi di questa guida per segnare il tuo plettro ed prevenire eventuali danni.
Misura 3 mm dalla punta del plettro e segna questa distanza con un pennarello indelebile.
Puoi anche segnare gli altri angoli del plettro con altre misure.
Alternativamente, ferma con del nastro adesivo una moneta al plettro a 3mm dalla sua punta.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

Passo 3

Se il tuo iPhone ha uno schermo rotto, riduci ulteriori rotture ed evita danni fisici durante la riparazione applicando del nastro adesivo sul vetro.
Appoggia strisce sovrapposte di nastro adesivo trasparente sullo schermo dell'iPhone fino a coprire l'intera superficie.
Indossa occhiali di sicurezza per proteggere gli occhi da qualsiasi vetro che potrebbe fuoriuscire durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passaggi, piega un pezzo di nastro resistente (come il nastro adesivo americano) come una maniglia e solleva lo schermo con quello.
Se tutto il resto fallisce, puoi incollare la ventosa allo schermo con la supercolla.

Passo 4

I prossimi tre passaggi dimostrano l'Anti-Clamp, uno strumento che abbiamo progettato per facilitare la procedura di apertura. Se non stai usando l'Anti-Clamp, salta tre passaggi per un metodo alternativo.
Per istruzioni complete su come utilizzare l'Anti-Clamp, dai un'occhiata a questa guida.
Tira indietro la maniglia blu per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci sul bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una in davanti e una dietro.
Premi le ventose insieme per applicare l'aspirazione all'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa aderirci, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 5

Tira in avanti la maniglia blu per bloccare i bracci.
Ruota la maniglia in senso orario di 360 gradi o fino a quando le ventose iniziano ad allungarsi.
Assicurati che le ventose rimangano allineate l'una con l'altra. Se iniziano a scivolare fuori allineamento, allenta leggermente le ventose e riallinea i bracci.

Passo 6

Scalda un iOpener e fallo passare attraverso i bracci dell'Anti-Clamp.
Puoi anche usare un asciugacapelli, una pistola termica o una piastra termica, ma il calore estremo può danneggiare il display e/o la batteria interna, quindi procedi con cautela.
Piega l'iOpener in modo che poggi sul bordo inferiore dell'iPhone.
Attendi un minuto per dare all'adesivo la possibilità di staccarsi e presentare uno spazio di apertura.
Inserisci un plettro di apertura nella fessura sotto lo schermo e la cornice di plastica, non lo schermo stesso.
Se l'Anti-Clamp non crea uno spazio sufficiente, applica più calore all'area e ruota la maniglia di un quarto di giro.
Non girare più di un quarto di giro alla volta e attendi un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta i tre passaggi successivi.

Passo 7

Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che fissa il display, semplificando l'apertura.
Usa un asciugacapelli, una pistola termica oppure prepara un iOpener e applicalo per circa un minuto al bordo inferiore dell'iPhone.

Passo 8

Se utilizzi un'unica ventosa, applicala sul bordo inferiore del telefono, evitando la parte curva del vetro.

Passo 9

Tira la ventosa con una pressione decisa e costante per creare un leggero spazio tra il pannello anteriore e il case posteriore.
Inserisci un plettro di apertura nella fessura sotto lo schermo e la cornice di plastica, non lo schermo stesso.
L'adesivo che tiene in posizione il display è molto resistente; la creazione di questo spazio iniziale richiede una notevole quantità di forza. Se hai difficoltà ad aprire uno spazio, applica più calore e fai oscillare delicatamente lo schermo su e giù per indebolire l'adesivo fino a creare uno spazio sufficiente per inserire lo strumento.

This turned out to be the most difficult part for me. My old ifixit suction cup didn't suck hard enough to generate enough force to pry the display from the case. I ended up applying heat at least a dozen times, and I had to pull up on the suction cup forcefully over and over and over while repositioning it several times. I finally had success inserting my pick into the tiny gap after 30 or so rapid tugs on the suction cup.

matthew r -

I pulled the screen by accident instead of the bottom layer, now what?

Alvaro -

I have the same question

Konstantinos Solakoglou -

Passo 10

Fai scorrere il plettro di apertura attorno all'angolo in basso a sinistra e lungo il bordo sinistro dell'iPhone, tagliando l'adesivo che tiene in posizione il display.
Non inserire il plettro più di 3 mm, poiché potresti danneggiare i componenti interni.

Passo 11

Ci sono cavi delicati lungo il bordo destro del tuo iPhone. Non inserire qui il plettro, perché potresti danneggiare i cavi.

Passo 12

Reinserisci il plettro sul bordo inferiore dell'iPhone e fallo scorrere lungo il lato destro per continuare a separare l'adesivo.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i cavi del display.

Instructions are confusing as the last step says not to insert at certain points, while this says to slide all the way up the right side - is it that sliding is ok but inserting isn't (whatever that might mean) or just not more than 3mm?

Peter Hill -

Just slide slightly and the display will rise without problems on all iPhone models, sometimes if I have long nails I even insert a fingernail and lift the display.

Tonynox -

Passo 13

Il bordo superiore del display è fissato sia con colla che con clip.
Abbassa leggermente il bordo destro del display (in direzione della porta Lightning).
Inserisci il plettro nell'angolo in alto a destra del telefono.

Passo 14

Continua a tirare lo schermo verso il basso (verso la porta Lightning) in modo da creare una fessura abbastanza grande per inserire il plettro di apertura.
Fai scorrere il plettro fino all'angolo superiore sinistro e taglia tutto l'adesivo rimanente dello schermo.
Non inserire il plettro più di 3 mm, altrimenti potresti danneggiare il gruppo del sensore Face ID.

Passo 15

Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

Passo 16

Apri l'iPhone sollevando il display dal lato sinistro, come la copertina posteriore di un libro.
Non provare ancora a separare completamente il display, poiché diversi fragili cavi a nastro lo collegano ancora alla scheda logica dell'iPhone.
Appoggia il display contro qualcosa di robusto.
Durante il rimontaggio, posiziona il display, allinea le clip lungo il bordo superiore e premi delicatamente il bordo superiore in posizione prima di far scattare il resto del display verso il basso. Se non scatta facilmente in posizione, controlla le condizioni delle clip attorno al perimetro del display e assicurati che non siano piegate.

Passo 17

Per accedere alle viti nel passo successivo, gira lo schermo sollevandolo delicatamente dal suo bordo inferiore.
Stai attento a non tirare o strappare i cavi del display.

Passo 18

Usa un cacciavite Y000 per rimuovere le tre viti, lunghe 1,1 mm, che fissano la staffa sopra il connettore della batteria.
Durante la riparazione tieni traccia di ogni vite e assicurati di rimetterle tutte esattamente dove erano prima.
In fase di riassemblaggio, ecco il momento giusto per accendere il tuo iPhone e verificare tutte le funzioni prima di rimontare e sigillare il display. Non dimenticare poi di rispegnere l'iPhone prima di continuare.

During reassembly, I had to connect my phone to the charger before it would power up.

Austin Culberson -

Die Schrauben sind wahnsinnig kurz, tatsächlich winzig klein. Nach dem Herausdrehen könnte es im ersten Moment so aussehen, als habe man die Schrauben ausgebohrt anstatt herauszudrehen, sie sind jedoch sehr schnell gelöst und liegen dann entweder im Gehäuse oder sind neben dem Gehäuse herausgefallen. In jedem Fall sollten sie nie auf den Boden fallen, da sie dann kaum mehr auffindbar wären.

Bernd Sonneck -

Passo 19

Rimuovi la staffa.

Passo 20

Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare le guarnizioni in silicone nero intorno a questa e altre connessioni della scheda. Queste guarnizioni forniscono un'ulteriore protezione contro l'intrusione di acqua e polvere.
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo.

Passo 21

Usa un cacciavite Y000 per rimuovere le cinque viti da 1,1 mm che fissano la staffa della cover della scheda logica.

Bernd Sonneck - 27/12/23

Passo 22

Rimuovi la staffa.

Passo 23

Usa uno spudger o un'unghia per staccare il connettore del cavo del pannello LCD.
Scollega il connettore del digitizer disposto accanto.

Be mindful when reconnecting LCD panel connector and digitizer connector. It’s looks very similar. These 2 ribbon connectors a slightly different.

Pay attention.

Josmaknolavic -

내 아이폰이 디스플레이 분리 단계를 거친 후, 전원이 들어오지 않습니다. 층전기를 꽂아도 배터리에 미세한 전기 반응이 느껴지지 않고, 탭틱 엔진도 작동하지 않게 되었습니다. cpu 온도는 여전히 뜨껍습니다. 내 마더보드가 디스플레이 분리 후 갑자기 고장난건가요?

Protoncal -

Hast Du das Problem gelöst?

Bernd Sonneck -

Passo 24

Usa la punta di uno spudger o un'unghia per scollegare il connettore del gruppo sensori del pannello frontale.

Passo 25

Rimuovi il gruppo schermo.
In fase di riassemblaggio, fermati qui se vuoi sostituire l'adesivo impermeabile attorno ai bordi del display.

After this step its probably a good idea to test the new screen (you dont have to plug in the front camera assembly)

Richard Kraus - 16/04/21

Not a technician, so correct me if I'm wrong: I think that it's at this step of reassembly (before you reattach the screen) that you apply waterproof glue, if you have it.

Athanasius Pernath -

Passo 26

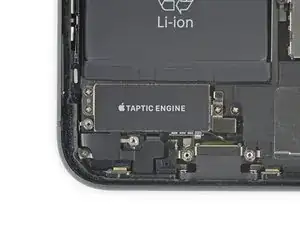

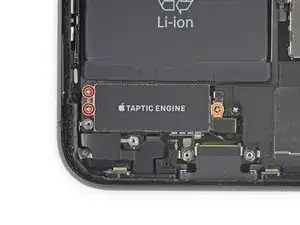

Usa un cacciavite a croce per rimuovere le tre viti di fissaggio del Taptic Engine:
Due viti da 1,8 mm
Una vite da 1,9 mm

Passo 27

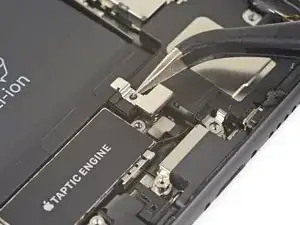

Rimuovi la staffa che copre il connettore del cavo flessibile del Taptic Engine.

Passo 28

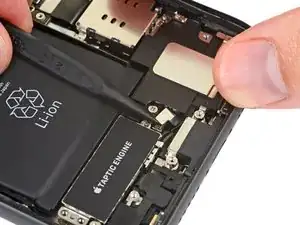

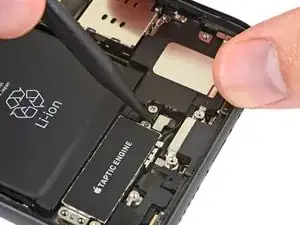

Usa uno spudger per scollegare il cavo flessibile del Taptic Engine sollevandolo dal suo zoccolo.

Passo 29

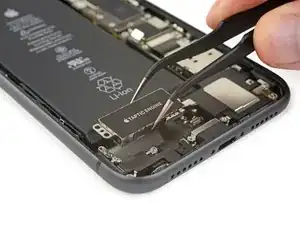

Rimuovi il Taptic Engine.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto nella risoluzione dei problemi.
