Introduzione

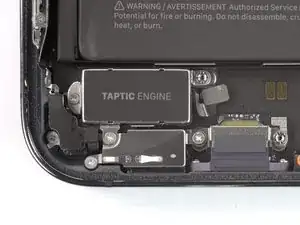

Il Taptic Engine produce le funzioni della vibrazione e del feedback aptico del tuo iPhone. Segui questa guida per rimuovere e sostituire il Taptic Engine in un iPhone 14 Pro Max.
Questa guida è stata creata usando il modello (internazionale) A2894. Se stai riparando un diverso modello di iPhone 14 Pro Max, potrebbero esserci delle leggere discrepanze visive, ma la procedura dovrebbe rimanere la stessa.
Per la tua sicurezza, scarica la batteria sotto al 25% prima di smontare il dispositivo. Ciò riduce il rischio di un pericoloso evento termico se la batteria viene danneggiata accidentalmente durante la riparazione. Se la tua batteria è gonfia, prendi le precauzioni adeguate.
Ti servirà dell'adesivo di ricambio per rincollare lo schermo quando riassembli il dispositivo. Il tuo dispositivo funzionerà normalmente, ma molto probabilmente perderà la sua valutazione IP (protezione ingressi).
Strumenti
Ricambi
-
-
Spegni il tuo iPhone prima di cominciare lo smontaggio.
-
Rimuovi le due viti Pentalobe P2 da 6,8 mm sul bordo inferiore dell'iPhone.
-
-
-
Usa un cacciavite Y000 per rimuovere le due viti da 1,4 mm che tengono ferma la staffa del gruppo del sensore frontale.
-
-
-
Inserisci un plettro tra il sensore di prossimità e il suo alloggiamento nello schermo.
-
Solleva con il plettro per separare il sensore di prossimità dallo schermo.
-
-
-
Inserisci un plettro tra il sensore di luce ambientale e il suo alloggiamento nello schermo.
-
Solleva con il plettro per separare il sensore di luce ambientale dallo schermo.
-
-
-
Inserisci un plettro di apertura sotto al bordo sinistro del gruppo del sensore frontale.
-
Fai scorrere il plettro sotto al gruppo per separarlo dalla cornice.
-
-
-
Rimuovi il gruppo del sensore frontale.
-
Collega i sensori ai loro alloggiamenti nella cornice, per aiutarti ad allineare la sezione principale dell'insieme.
-
Usa del nastro adesivo Tesa per incollare di nuovo le sezioni del gruppo che non attaccano più.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 1,5 mm che tengono fermo l'altoparlante:
-
Tre viti con la testa più piccola
-
Una vite con la testa più grande.
-
-
-
Usa la parte piatta di uno spudger per sollevare e liberare l'altoparlante dall'angolo in basso a destra del telefono.
-
-
-
Usa un paio di pinzette per afferrare l'altoparlante.
-
Inclina l'altoparlante per separarlo dalla striscia adesiva che porta al Taptic Engine.
-
Rimuovi l'altoparlante.
-
-
-
Usa uno spudger per scollegare il Taptic Engine sollevando il connettore direttamente dalla sua presa.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le due viti che tengono fermo il Taptic Engine:
-
Una vite da 1,8 mm
-
Una vite da 2,3 mm
-
Usa un cacciavite a distanziale per rimuovere la vite a distanziale da 2,9 mm che fissa il Taptic Engine.
-
-
-
Usa le dita un paio di pinzette per rimuovere delicatamente la striscia adesiva dal Taptic Engine.
-
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.
