Sostituzione adesivo schermo iMac Intel 27" Display Retina 5K 2020

Segui queste istruzioni di assemblaggio per costruire il cuneo di supporto.

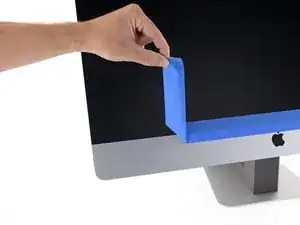

Inserisci il cuneo di supporto tra il retro dello schermo e il piedistallo.

Se stai riusando il display, devi anche rimuovere il vecchio adesivo dal retro dello schermo.

Rimuovi le strisce adesive usando delle pinzette o le dita. Comincia dal fondo e rimuovile verso l'alto verso la parte superiore del dispositivo.

Dopo aver rimosso tutto il vecchio adesivo, pulisci attentamente la superficie con alcool isopropilico al 90% (o superiore) e un panno senza lanugine. Passalo in una sola direzione e non avanti e indietro.

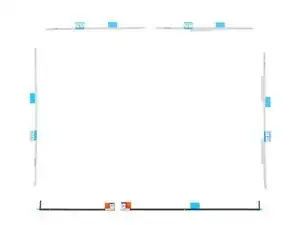

Disponi le strisce adesive per accertarti di installarle nella posizione corretta:

La striscia 22 in alto a sinistra

La striscia 23 in alto a destra

La striscia 21 in verticale a destra

La striscia 25 in basso a destra, con il lato scuro rivolto verso l'alto, controlla che questa striscia abbia l'intaglio necessario per il microfono

La striscia 26 in basso a sinistra, con il lato scuro rivolto verso l'alto

La striscia 16 in verticale a sinistra

Comincia con la striscia 21, che va sul bordo verticale destro sulla cornice dell'iMac.

Rimuovi il pezzo corto della pellicola dal retro della striscia.

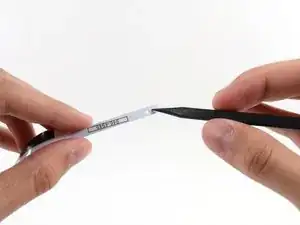

Inserisci la punta di uno spudger nel foro sull'estremità della striscia, dove hai appena rimosso uno strato di pellicola. Inserisci lo spudger dal lato che ha ancora uno strato di pellicola bianca.

Con lo spudger ancora inserito attraverso il foro nella striscia adesiva, spingi la punta dello spudger nel foro corrispondente nella cornice dell'iMac.

Usando il foro e lo spudger per fissare la posizione della striscia adesiva, allineala lungo il bordo destro, tira la striscia delicatamente per assicurarsi che sia ben tesa e incollala alla cornice.

Una volta che sei soddisfatto che la metà superiore della striscia adesiva è ben allineata, rimuovi il pezzo di pellicola più lungo e blu dal retro della striscia.

Allinea la parte inferiore della striscia con il bordo destro della cornice e incollala.

Usa le dita per lisciare la striscia. Accertati che sia ben allineata con il lato destro della cornice e piana.

Lavora in senso antiorario intorno al perimetro dell'iMac, aggiungendo altre tre strisce adesive allo stesso modo:

La striscia 23 in alto a destra

La striscia 22 in alto a sinistra

La striscia 16 in verticale a sinistra

Sull'iMac Intel 27" Display Retina 5K, le linguette blu della striscia in alto a destra non si allineeranno con l'antenna superiore nello stesso modo che nel modello non 5K. È perfettamente accettabile e non avrà nessun impatto sulla performance delle strisce o dell'antenna.

Il microfono è un piccolo foro posizionato tra due fori più grandi.

Posiziona la striscia 25 sulla tua superficie di lavoro con il bordo bianco rivolto verso l'alto e l'incavo del microfono rivolto lontano da te.

Misurando dal centro dell'incavo del microfono, segna due punti sulla striscia adesiva come guide per dove tagliare:

Fai il primo segno a 23 mm a destra dell'incavo.

Fai il secondo segno a 29 mm a destra dell'incavo

Ruota la striscia adesiva così che l'incavo sia ora rivolto verso di te.

Misurando dal bordo inferiore della striscia, fai un terzo segno a 4 mm dal bordo inferiore.

Prestando molta attenzione, taglia lungo i segni che hai fatto con un paio di forbici o una lama da rasoio.

Prima di rimuovere la pellicola, posiziona la striscia adesiva sull'iMac e accertati che gli incavi siano allineati con i microfoni.

Afferra la linguetta rossa sulla striscia 25 e tirala per separare circa 5 cm di pellicola bianca dalla striscia.

Piega la pellicola bianca staccata ad angolo retto verso destra e schiaccia la piega con le dita.

Allinea la striscia adesiva al bordo inferiore posizionando l'incavo del microfono sul foro del microfono.

Se il tuo iMac non ha un foro del microfono, allinea l'estremità destra della striscia così che la curva a L si trovi accanto all'adesivo verticale destro. La curva a L non deve sovrapporsi all'adesivo verticale destro.

Una volta che hai allineato la striscia, posiziona attentamente il bordo sinistro esposto sull'iMac per fissare l'allineamento.

Rimuovi la pellicola bianca dietro alla striscia per scoprire l'adesivo rimanente.

Fai scorrere il dito da sinistra a destra lungo la striscia per assicurarti che sia dritta e senza pieghe, premendo mentre sposti il dito lungo l'iMac.

Ripeti i passi precedenti per la striscia adesiva in basso a sinistra (striscia 26), allineandola e posizionandola lungo il bordo inferiore a sinistra dell'iMac.

Appoggia delicatamente il display in posizione sull'iMac e allinealo con attenzione.

Usa del nastro adesivo per mascheratura o il nastro adesivo per fissare temporaneamente il bordo inferiore del display all'involucro dell'iMac.

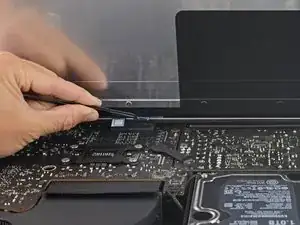

Inserisci delicatamente il connettore dati dello schermo nella sua presa sulla scheda logica. Accertati di premerlo direttamente sulla presa e inserirlo completamente.

Ruota il blocco del connettore dati dello schermo sulla sua presa.

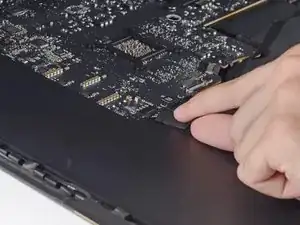

Inserisci il connettore dell'alimentazione dello schermo nella sua presa sulla scheda logica.

Posiziona lo schermo sul case posteriore dell'iMac.

Collega l'iMac, accendilo e prova la riparazione prima di chiudere il computer. Accertati di controllare che tutto l'hardware che hai rimosso o scollegato funzioni.

Dopo aver confermato che l'iMac funziona correttamente, scollega i cavi del display e inclina attentamente lo schermo in avanti.

Rimuovi la pellicola dalle due strisce adesive inferiori, usando delle pinzette dall'alto e tirando le linguette blu direttamente dal bordo inferiore dello schermo.

Ricollega i cavi di alimentazione e dati dello schermo per l'ultima volta.

Tieni fermo lo schermo con una mano mentre rimuovi la pellicola protettiva nei passi successivi, o appoggialo leggermente contro il case dell'iMac.

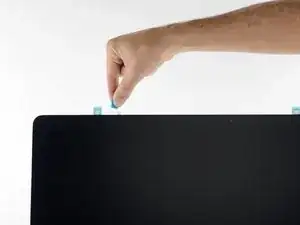

Rimuovi un lato della pellicola protettiva dalla striscia superiore sinistra, tirando la sua linguetta verso l'alto.

Rimuovi l'altro lato della pellicola protettiva dalla striscia superiore sinistra.

Ripeti i passi precedenti per rimuovere le pellicole protettive da tutte le strisce adesive rimaste.

Per accertarti che faccia bene presa, ruota delicatamente sul suo retro (con lo schermo verso l'alto) e premi attentamente ma con decisione lungo tutti e quattro i bordi dello schermo.

Rimuovi il nastro adesivo che fissa lo schermo al case posteriore.
