Sostituzione alimentatore Mac Pro fine 2013

Scritto Da: Andrew Optimus Goldheart
  • Commenti: 30
Sostituzione alimentatore Mac Pro fine 2013

Difficoltà

Moderato

Passi

26

Tempo Necessario

1 - 3 ore

Introduzione

Segui questa guida per sostituire l'alimentatore nel tuo Mac Pro di fine 2013.

Prima di iniziare a lavorare sul tuo Mac Pro: Stacca il computer dalla corrente e tieni premuto il tasto di accensione per dieci secondi per scaricare i condensatori dell'alimentatore.

Stai molto attento a non toccare le gambe dei condensatori o qualsiasi saldatura esposta sul retro dell'alimentatore. Maneggia la scheda solo dai suoi bordi.

  1. UvUDEeuAGOcSyZ6Y
    UvUDEeuAGOcSyZ6Y
    6E4dVROBn2KCRitH

    • Sposta l'interruttore di bloccaggio verso destra, nella posizione sbloccata.

  2. 1T6FWnrfHWRH2PIX
    1T6FWnrfHWRH2PIX
    LZUjZMT1W2HyocfY
    qEZURvNGfsFRhn15

    • Tira verso l'alto la copertura per sfilarla dal Mac Pro.

    • Può essere utile spingere il centro della ventola verso il basso mentre sollevi la copertura.

  3. thx2PRFESOcKGAcF
    thx2PRFESOcKGAcF
    fowEwJDQUHt5gRvN
    YkicYtjklAO35ERL

    • Svita cinque viti Torx T10 da 5,1 mm dal perimetro esterno del gruppo della ventola.

    You don't have to remove the fan assy to get to the wifi board & card. It can be done with the fan assy still attached.

    Fat Mango -

    Fat Mango is correct. That said. If you do pull the fan assembly note that the screws are all held in with blue Permatex and breaking them free takes a fair amount of effort. Getting a good set of Torx screwdrivers is a must.

    Jim WIlson -

    Hey guys, what would happen if you only replace one card.. I have a D300 but the plan is to upgrade to D500 or D600. So If I can afford and install one instead of the pair would it increase something? or will it cause any conflict? I guess I don’t understand if I the Mac Pro has 2 D300 graphic cards that means each has 1GB? Same as If I would Install 1 D600 that would increase 3GB only? Thanks.

    marcotamayo -

    D300 = 2GB each card. Very few apps uses two cards at the same time.

    Gio Cas -

    The (5) Screws are Apple part number 923-0713

    Steven Gier -

  4. fEANTTnYS4TS3pQD
    fEANTTnYS4TS3pQD
    V2ArmlpPcrPPbGTB

    • Il gruppo della ventola è collegato al resto del computer da due cavi sul lato della scheda I/O.

    • Inclina il gruppo allontanandolo dalla scheda I/O.

    • Non cercare ancora di rimuovere il gruppo della ventola, in quanto è ancora collegato con due cavi.

  5. lceQ6InRYFH5qg2f

    • Mentre tieni fermo il gruppo della ventola con una mano, svita le due viti Torx T8 sulla staffa del cavo della ventola.

    • Queste viti sono incastrate nel Mac Pro. Non cercare di rimuoverle dal tuo computer.

    On my Mac Pro (assembled mid-2017) these are T8 screws. In fact, there were no T7 screws anywhere in my machine.

    mark33 -

    There was no bracket on top of the cable at all, so I got a bit confused, so I had to skip step 5 and 6.

    Rakesh -

    On my machine, a TR7 worked to remove them due to the weird angle.

    Wilson Gaberino -

  6. Y6MKDVBUdIumVZuf

    • Usa un paio di pinzette per tirare via la staffa del cavo della ventola dal gruppo della ventola.

  7. JUE2RPF2GwjcP2kr
    JUE2RPF2GwjcP2kr
    oW6DugeJyYrgKGD4

    • Usa la parte piatta di uno spudger per scollegare il cavo a nastro del gruppo della ventola dalla scheda I/O.

  8. wMMmqDsn3NjCMRWu

    • Scollega il cavo dell'antenna del gruppo della ventola dalla scheda I/O.

    • Rimuovi il gruppo della ventola dal Mac Pro.

    You don't have to remove the fan assy to do the steps below. They can be done with the fan assy still attached.

    Fat Mango -

  9. vKqMwE5sukJabGM4
    vKqMwE5sukJabGM4
    qJXAGFixb3ENKTgb
    GNaKkVSLqlDibNES

    • Gira il Mac Pro a testa in giù, di 180°.

    • Svita le cinque viti Torx T10 da 5,1 mm dal perimetro esterno della copertura inferiore.

  10. P5MoWdnj3fbvZkkd
    P5MoWdnj3fbvZkkd
    VQJFPWMcmQVgLTEG

    • Solleva attentamente la copertura inferiore e rimuovila dal Mac Pro.

  11. P26PH6LWUoxtfsJ3
    P26PH6LWUoxtfsJ3
    jNkEW6LyVuvBsMZS

    • Usa la parte piatta di uno spudger e un movimento rotatorio per separare delicatamente un lato del connettore dati della scheda grafica.

  12. PJrKJyftNASnUXSA
    PJrKJyftNASnUXSA
    Jw2C4FPaOaAdrj6k
    6GUEKSVQRhxEWYhV

    • Separa delicatamente anche l'altro lato.

    • Gira il connettore verso l'alto per liberare la strada alla scheda grafica.

    • Ripeti questa procedura per l'altra scheda grafica.

  13. Cu6PK1pT52qF4udy

    • Svita le due viti Torx T7 da 6,0 mm che fissano la scheda di interconnessione al dissipatore.

    These are actually 6.0mm T8 Torx Screws. 12/07/2016.

    Todd -

    Ended up being T9 screws for me.

    Nathaniel Wilson -

    On my Mac Pro (assembled mid-2017) these are T8 screws. In fact, there were no T7 screws anywhere in my machine.

    mark33 -

    These are T8 screws in my 2013 Mac Pro.

    Sangers -

    T8 screws for me, i did and edit to this step

    Steve McGinn -

    Ended up being T15 screws on my machine

    Spencer Curtis -

  14. O52qwUGYoQiBDHeZ
    O52qwUGYoQiBDHeZ
    QjgFCxvjHxKjXDot
    LvLEqihWBecwUyeZ

    • Guida delicatamente la scheda di interconnessione verso l'alto per rimuoverla dallo slot di connessione con la scheda madre.

    • Ti consigliamo di sollevare un lato, poi l'altro.

    • Non cercare ancora di rimuovere la scheda di interconnessione dal Mac Pro, in quanto è ancora collegata alla scheda I/O.

  15. WFugbomjqUuOLuxF
    WFugbomjqUuOLuxF
    ZGheI5XnSQEcetch

    • Gira la scheda di interconnessione verso l'alto, per accedere al cavo della scheda I/O.

    • Usa la parte piatta di uno spudger con lo stesso movimento di torsione e ampio per separare un lato del cavo della scheda I/O.

  16. f5Wqjgl2hHjpkrZF
    f5Wqjgl2hHjpkrZF
    XJDSillpOTXBiqqD

    • Usa la parte piatta dello spudger per separare l'altro lato del cavo della scheda I/O.

    • Piega il cavo per liberare la strada e rimuovi la scheda di interconnessione dal Mac Pro.

  17. UshNodOHDMceXpFZ

    • Gira il Mac Pro a testa in su e appoggialo delicatamente su una superficie piatta.

    • Ti consigliamo di appoggiare il Mac Pro sull'angolo del dissipatore e sui due distanziali per le viti della scheda di interconnessione.

  18. DQHQqK22DDBykevM
    DQHQqK22DDBykevM
    OVnch6rGY1LfEWaj

    • Svita le due viti Torx T5 da 3,6 mm dai lati della gabbia dell'alimentatore (una su ogni lato).

    those are t4 screws in my mac

    Andrzej Kiryluk -

    T4s on mine, as well

    rwcinmsp -

  19. vF6SluHbFoM1FfJJ

    • Rimuovi la gabbia dell'alimentatore da sopra l'alimentatore stesso.

    • Rimuovendo questa gabbia, stai esponendo i componenti interni dell'alimentatore. Stai molto attento a non toccare nessun componente o circuito.

    • Stai attento a non far cadere nessuna vite o strumento nell'alimentatore, in quanto potresti danneggiarlo.

  20. LUW6dka1INJTMWM4

    • Svita le quattro viti Torx T8 da 5,5 mm che fissano il gruppo dell'alimentatore al Mac Pro.

  21. k435bScZ2IVpLdyI

    • Rimuovi il gruppo dell'alimentatore dal Mac Pro.

  22. rbkr5XRs1AvyySZO
    rbkr5XRs1AvyySZO
    ghps2QbJK5MOfEMP
    F2QrebYhpHwMhkqp

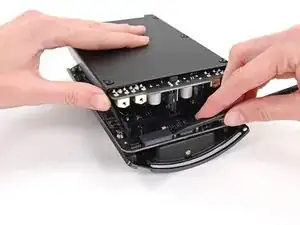

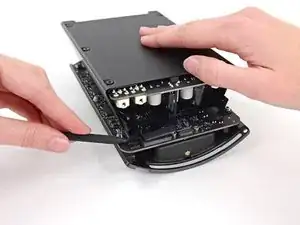

    • Usa la parte piatta di uno spudger per scollegare il connettore dell'uscita DC dell'alimentatore dalla sua presa sulla scheda I/O.

    • Usa la punta di uno spudger per scollegare il cavo dati dell'alimentatore dalla sua presa sulla scheda I/O.

    • Per entrambi i cavi, assicurati di fare leva sul connettore e non sulla presa.

    Need to add T9 Torx Screwdriver to list of tools at the beginning of this article.

    htiek nworb -

    When I gently pried up on the power supply data cable, the entire socket came right off the board. Now what?

    rwcinmsp -

    Bought a new I/O board and got it back together. This little socket is held in only by 4 tiny solder joints. Suggest pressing down on the socket with a finger while gently prying up on the plug that snaps into it. (When reassembling, it presses in vertically.)

    rwcinmsp -

  23. vVdueDTOV6iBNiMH
    vVdueDTOV6iBNiMH
    tnp1isTDWK2B3dWO

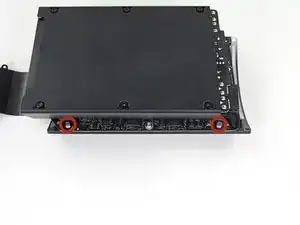

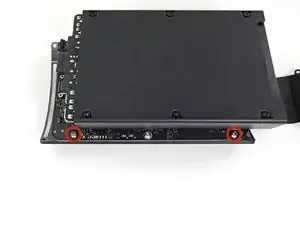

    • Svita le quattro viti Torx T10 argento da 9,0 mm dai lati dell'alimentatore.

    • L'alimentatore sporge sulle viti, quindi dovrai usare il cacciavite inclinandolo un po'.

    I managed to untie the screws at an angle using the T9 screwdriver (instead of the T10) works well.

    Rakesh -

    awesome. thank you for the tip!!

    samuel culper -

    A T-10 tip used with a 4mm or 5/32” open-end wrench to loosen helps, too. (These really should be hex bolts…)

    MotorMac -

  24. aJkfrJn6RhNGKBSl
    aJkfrJn6RhNGKBSl
    HUkIw5wgxpj3KVxC

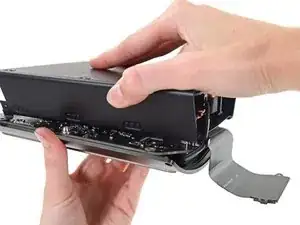

    • Fai scorrere delicatamente l'alimentatore per liberare il cavi d'ingresso AC dal suo gancio in plastica.

    • Stai attento a non separare ancora l'alimentatore dal gruppo della scheda I/O, in quanto è ancora collegato tramite il cavo d'ingresso AC.

  25. cqXGRFIH4QjiajRy
    cqXGRFIH4QjiajRy
    HV1AqWIvgHDIRmRi

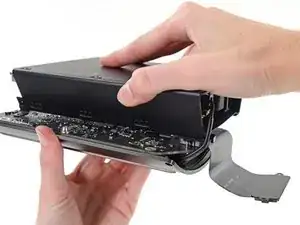

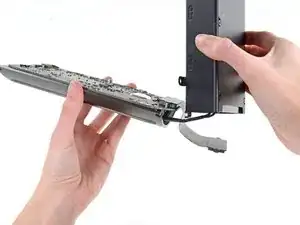

    • Gira l'alimentatore all'indietro per accedere il cavo d'ingresso AC.

  26. 14y1Hvlafe2DUOuF
    14y1Hvlafe2DUOuF
    HuYfuDZFknnpDEBk

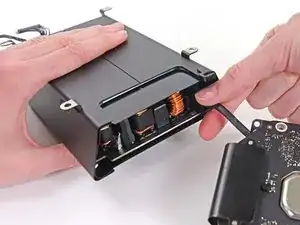

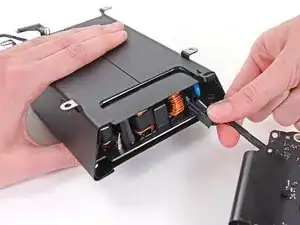

    • Schiaccia il connettore del cavo d'ingrasso AC e sfilalo dalla sua presa sull'alimentatore.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
