Sostituzione alimentatore Xbox Series S

Scritto Da: Robert Boyd
  • Commenti: 8
Sostituzione alimentatore Xbox Series S

Difficoltà

Moderato

Passi

9

Tempo Necessario

20 - 35 minuti

Introduzione

Segui questa guida per rimuovere e sostituire l'alimentatore di Xbox Series S.

  1. ksCkcPpj1f2rbPSZ
    ksCkcPpj1f2rbPSZ
    MgCgSIErTTMZv5jk
    NdWUAfnNgVUUa1AP

    • Prima di iniziare questa guida, spegni la Xbox e scollega tutti i cavi.

    • Usa delle pinzette per rimuove i due adesivi che coprono le viti, posizionati sugli angoli inferiori del pannello posteriore.

    Where can I get a shell replacement?

    King DK -

  2. Y5tXDBFpuucoHo2y

    • Usa un cacciavite Torx T8 per rimuovere le viti da 10 mm che fissano il pannello posteriore al pannello inferiore.

    • Durante questa riparazione, tieni traccia di ogni vite e assicurati di riposizionarle dov'erano.

  3. mHROMZpcqKDeQXyf
    mHROMZpcqKDeQXyf
    GpmhWc3GtpTrGES3
    OTdQPA45aCH6byxX

    • Fai scorrere il pannello inferiore orizzontalmente verso il retro della console finché non si ferma.

    • Questo fa scorrere le clip fuori dalle loro fessure sul case in plastica.

    • Solleva direttamente e rimuovi il pannello inferiore dal case in plastica.

  4. B1OvlYqHkmYPl2rp

    • Usa un cacciavite Torx T10 per rimuovere le sette viti da 51 mm che fissano la scocca al case in plastica.

  5. wyLautfBRPLPIG3t
    wyLautfBRPLPIG3t
    n3WKRnayG2HH5kTp
    GRSmSAuvLi1fnliK

    • Con il fondo della Xbox rivolto verso di te, tira i due angoli inferiori del case in plastica verso l'esterno.

    • Mentre separi gli angoli, fai scorrere il pannello posteriore verso il fondo del dispositivo. Questo rilascia il pannello posteriore dal case in plastica.

    • Il pannello posteriore adesso dovrebbe stabilirsi sopra le clip sul retro del case in plastica.

    • Il pannello posteriore è attaccato permanentemente alla scocca in alluminio.

    • Non cercare di rimuovere la scocca dal case in plastica con questa tecnica. Potresti rischiare di rompere il case.

  6. jPYaPOUIRBZQK32V
    jPYaPOUIRBZQK32V
    vu61erVTSNk4QNpX
    jgxbcKbDKA4JvY3o

    • Tira via l'angolo in basso a sinistra dalla scocca mentre fai oscillare via la scocca dal case in plastica.

    • Potresti dover sollevare la scocca per liberarla dalle clip sul fondo e di fronte al case in plastica durante questo processo.

    • Rimuovi il case in plastica dalla scocca.

  7. tR2xOFmdD6OrQSMj

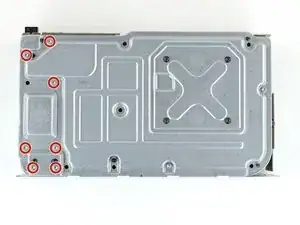

    • Usa un cacciavite Torx T10 per rimuovere le sette viti da 11,3 mm che tengono ancorato l'alimentatore alla scocca.

  8. EN5y2pLLbQftv1tS
    EN5y2pLLbQftv1tS
    LxBIhEaF3LNoJnkU

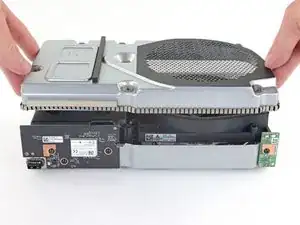

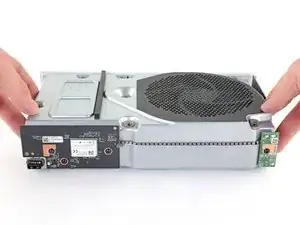

    • Gira sottosopra il dispositivo.

    • Solleva la scocca superiore per rimuoverla.

  9. KypeGVlKMy1uNYAZ
    KypeGVlKMy1uNYAZ
    SgLyYgUohWOPAKME
    e2W4JCiXcRCTnuQv

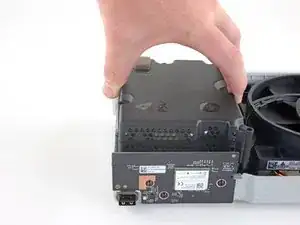

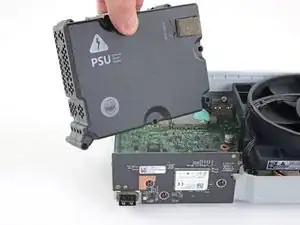

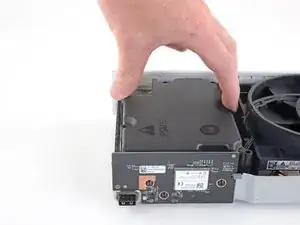

    • Solleva l'alimentatore per scollegarlo dalla scheda madre.

    • Rimuovi l'alimentatore.

    Can you please tell whether it is indispensable to use the power supply with exactly the same Revision, S/N and P/N or is the same model number, like 1920, 1921 enough to make it work? Thanks for showing the teardown.

    Ali Taimoor -

Conclusione

Per riassemblare il dispositivo, segui le istruzioni nell'ordine inverso.

Porta il tuo rifiuto elettronico in un centro di smaltimento autorizzato R2 o e-Stewards.
