Sostituzione alimentatore Xbox Series X

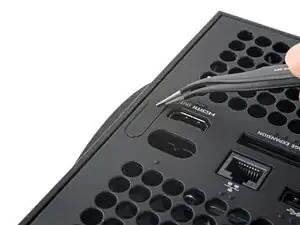

Usa un paio di pinzette per rimuovere l'adesivo che copre la prima vite sulla copertura posteriore, vicino al piedistallo.

Usa un paio di pinzette smussate per rimuovere l'adesivo grande sulla copertura posteriore per scoprire la seconda vite.

Usa un cacciavite Torx T8 per svitare le due viti da 7,4 mm che mantengono ferma la copertura posteriore.

Infila la parte piatta di uno spudger nella fessura tra la copertura posteriore ed il guscio, accanto al bordo sinistro del piedistallo.

Solleva il pannello posteriore per liberarlo dalle clip di bloccaggio.

Infila la parte piatta di uno spudger nella fessura tra la copertura posteriore ed il guscio, accanto al bordo destro del piedistallo.

Solleva il pannello posteriore per liberarlo dalle clip di bloccaggio.

Prendi la copertura posteriore dall'apertura che hai appena aperto e tirala verso l'alto e lontano dal guscio per sganciare i lati lunghi.

Inclina la copertura posteriore verso l'alto e tirala via dalla parte superiore del guscio per rilasciarlo dalla fessura.

Rimuovi la copertura posteriore.

Usa un cacciavite Torx T8 per svitare le tre viti che fissano la ventola al centro della struttura:

Una vite piatta da 10,5 mm

Due viti da 8,8 mm

Usa le dita o un paio di pinzette a punta arrotondata per prendere i bordi del connettore del cavo della ventola e tiralo verso l'alto per scollegarlo dal centro della struttura.

Sfila la ventola dal suo alloggio per rimuoverla.

Se stai sostituendo la ventola, quella nuova probabilmente non includerà il supporto di installazione in plastica. Il supporto è fissato alla ventola con quattro viti Torx T10. Questa procedura non viene mostrata in questa guida.

Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che fissa il piedistallo al guscio.

Prendi la base e ruotala in senso antiorario per sganciarla dal guscio.

Rimuovi la base.

Usa un cacciavite Torx T8 per svitare le due viti da 8,8 mm che fissano l'isolamento per le vibrazioni del lettore CD al guscio: una sotto il piedistallo ed una sopra l'isolamento.

Solleva l'isolamento per le vibrazioni del lettore CD per rimuoverlo.

Usa un paio di pinzette a punta arrotondata per prendere i bordi del connettore dell'alimentazione del lettore CD e tiralo verso l'alto per scollegarlo dal lettore CD.

Usa le dita per tirare verso l'alto e scollegare il cavo dati dal lettore CD.

Prendi il bordo superiore del lettore CD e tiralo via dal suo alloggio nel guscio per rimuoverlo.

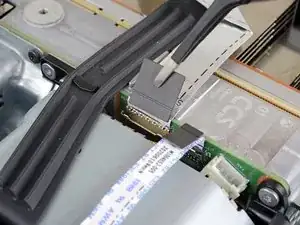

Usa la parte piatta di uno spudger per aprire l'aletta di bloccaggio in metallo sul cavo a nastro della porta USB.

Usa un paio di pinzette per tirare l'aletta in plastica nera per scollegare il cavo della Porta USB.

Usa la punta di uno spudger per premere la staffa in metallo sul lato del connettore del cavo della scheda del tasto di accensione.

Mentre tieni premuta la staffa in metallo, usa un paio di pinzette per tirare verso l'alto l'aletta per scollegare il cavo del tasto di accensione dalla struttura centrale.

Usa un cacciavite Torx T8 per svitare le tre viti da 7,4 mm che fissano il gruppo della struttura centrale al guscio.

Separa delicatamente il cavo a nastro della porta USB tenuto fermo con del nastro adesivo dal dissipatore.

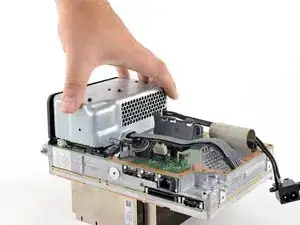

Prendi la struttura centrale e tirala verso la parte superiore del guscio, separando i perni guida dal guscio.

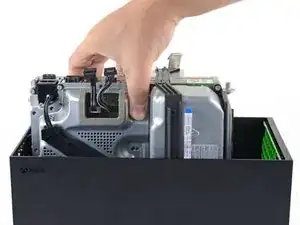

Solleva l'insieme del telaio centrale per rimuoverlo dal guscio.

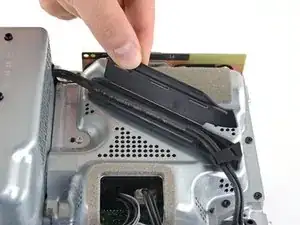

Sgancia in nastro della struttura dal lato destro dell'alimentatore.

Tira il nastro della struttura sopra e via dall'alimentatore.

Dopo aver rimosso il nastro dall'alimentatore, metti da parte la sezione libera.

Usa un cacciavite Torx T8 peer svitare le tre viti che fissano la porta del cavo di alimentazione alla struttura:

Due viti da 13,1 mm

Una vite da 35 mm

Solleva il connettore dell'alimentazione dal suo alloggio nella struttura.

Sgancia ed apri il coperchio sulla guida in plastica del cavo di alimentazione.

Solleva il cavo di alimentazione da sotto la sezione aggiuntiva della guida del cavo.

Usa un cacciavite Torx T8 per svitare la vite da 8,8 mm che tiene ferma la copertura dell'angolo dell'alimentatore.

Usa le dita o un paio di pinzette per sollevare e rimuovere la copertura dell'angolo dell'alimentatore.

Usa un cacciavite Torx T8 per svitare le tre viti lunghe 9,6 mm che fissano la scheda dell'antenna accessoria alla struttura centrale.

Prendi la scheda dell'antenna e tirala via dalla struttura centrale per scollegarla.

Usa un cacciavite Torx T8 per svitare le nove viti che tengono ferma la schermatura della scheda:

Sei viti nere da 8,8 mm

Due viti argento da 35 mm

Una vite argento da 13,1 mm

Solleva la schermatura della scheda per rimuoverla dalla struttura centrale.

Scollega il nastro della struttura dall'aletta di bloccaggio su entrambi i lati dell'alimentatore.

Rimuovi il nastro della struttura.

Prendi e premi l'aletta di bloccaggio sul connettore di alimentazione da 10 pin.

Mentre tieni premuta l'aletta di bloccaggio, solleva il connettore per scollegarlo dalla scheda.

Prendi e premi l'aletta di bloccaggio sul connettore di alimentazione da 2 pin.

Mentre tieni premuta l'aletta di bloccaggio, solleva il connettore per scollegarlo dalla scheda.

Apri il coperchio della guida in plastica del cavo dell'alimentatore.

Usa un cacciavite Torx T8 per svitare le quattro viti che tengono fermo l'alimentatore attorno al suo perimetro:

Tre viti argento da 35 mm

Una vite nera da 8,8 mm

Rimuovi l'alimentatore.
