Sostituzione batteria Motorola Moto G6

Scritto Da: Tarun Thiruma

Commenti: 23

Difficoltà

Moderato

Passi

Tempo Necessario

35 minuti - 1 ora

Introduzione

Usa questa guida per sostituire una batteria morta o usurata.

Se la tua batteria è gonfia, prendi adeguate precauzioni.

Strumenti

Ricambi

Passo 1

Spegni il telefono prima di iniziare.
Se possibile, scarica la batteria prima dello smontaggio. Se la batteria è carica, un eventuale surriscaldamento o danneggiamento diventa maggiormente pericoloso.
Se il vetro posteriore è rotto, coprilo interamente con nastro adesivo da pacchi per tenere insieme i frammenti di vetro e prevenire lesioni.
Prepara un iOpener e scalda il retro del telefono lungo il bordo inferiore per circa due minuti o fino a quando diventa leggermente troppo caldo da poter essere toccato. In questo modo si ammorbidisce l'adesivo che fissa il pannello posteriore.
Può rendersi necessario scaldare e applicare di nuovo più volte l'iOpener per scaldare abbastanza il telefono. Segui le istruzioni dell'iOpener per evitare il surriscaldamento.
Si possono usare anche un asciugacapelli, una pistola termica o una piastra riscaldata, ma attenzione a non surriscaldare il telefono: sia lo schermo sia la batteria interna possono essere danneggiati dal calore.

At what temperature shold the glass be heated to? My heat gun goes from 250 up to 1350.

Miles Raymond -

START LOW.

These plastics can be almost endlessly remelted, held at temp, etc., if done gently.

With a heat gun, I'd hesitate to go too far past 250°F/115°C too quickly until I was comfortable with the material.

Plastic WILL begin to burn and permanently deteriorate at 350-400°F or so.

Silicone can handle up to 400-500°F.

(Get a cast iron pot or pan to roughly 250°F/110°C, then invert and put a silicone cookie sheet on it to make a work surface that will make life waaaaaay easier. Preheat the device along with the pan for a few minutes, too.)

Filthy Pazuzu -

Passo 2

Applica una ventosa sulla parte bassa del vetro posteriore.
Tira la ventosa esercitando una trazione forte e costante per creare una piccola fessura tra il pannello di vetro posteriore e la scocca.
Se il vetro è rotto, la ventosa potrebbe non aderire bene. Cerca di sollevare lo schermo con del nastro adesivo tenace oppure attacca la ventosa con supercolla (cianoacrilica) e lascia asciugare prima di continuare.
Può essere richiesta l'applicazione una forza significativa, ma è sufficiente creare una fessura molto piccola per poter inserire uno strumento di apertura.
Se incontri dei problemi, applica dell'altro calore per ammorbidire ancora l'adesivo e prova di nuovo. La colla si raffredda rapidamente, quindi può essere necessario riscaldarla più volte.
Inserisci un plettro di apertura nella fessura che hai creato sotto il vetro posteriore.

I'm stuck on this step (literally and figuratively). I've heated it pretty hot and pulled pretty hard on the suction cup, but I can't see a gap…

Andy Mach - 10/08/20

I used a piece of laminating plastic instead of the pick and managed to slide it in!

Andy Mach - 10/08/20

My back delaminated at this point. That is, the clear plastic started to come away leaving the paint layer behind. Mine is (was) the indigo blue one.

Neil Hoskins -

Passo 3

Fai scorrere il plettro lungo tutto il bordo inferiore del telefono per tagliare l'adesivo sotto il pannello posteriore.
Fai piano e taglia con molta attenzione man mano che ti avvicini agli angoli. La parte curva del vetro lungo i bordi sinistro e destro si può rompere molto facilmente se il plettro sforza il vetro in questi punti.
Dopo essere stato tagliato, qualche volta l'adesivo si riattacca una volta raffreddato. Per impedire questo fenomeno, puoi lasciare il plettro sotto il bordo dopo aver tagliato la colla e affrontare i passi successivi con un nuovo plettro. Ripeti questa procedura con ognuno dei bordi, lasciando in posizione un plettro e continuando con uno nuovo.

Passo 4

Scalda il bordo destro del pannello posteriore del telefono per ammorbidire l'adesivo sottostante.

Passo 5

Fai scorrere il plettro lungo il bordo destro del vetro posteriore per separare l'adesivo sottostante.

Passo 6

Scalda il bordo in alto del pannello posteriore per ammorbidire l'adesivo.

Passo 7

Fai scorrere il plettro lungo il bordo superiore del telefono per tagliare l'adesivo che fissa il vetro posteriore.
Fai piano e taglia con molta attenzione man mano che ti avvicini agli angoli. La parte curva del vetro lungo i bordi sinistro e destro si può rompere molto facilmente se il plettro sforza il vetro in questi punti.

Passo 8

Scalda il bordo sinistro del pannello posteriore per ammorbidire l'adesivo sottostante.

Passo 9

Fai scorrere un plettro di apertura lungo il bordo sinistro del telefono per tagliare l'adesivo che fissa il pannello posteriore.

Passo 10

Se il vetro rimane comunque attaccato, scalda di nuovo e taglia ancora l'adesivo finché il pannello non si stacca.
Solleva con cautela il vetro posteriore, accertandoti che la colla sia completamente staccata.
Rimuovi il vetro posteriore.
In fase di rimontaggio, fermati qui per sostituire l'adesivo del pannello posteriore utilizzando un foglio di adesivo pretagliato oppure del nastro biadesivo ad alta tenacità come il Tesa 61395.
Dopo aver richiuso il tuo dispositivo in fase di rimontaggio, disponi sopra il telefono per 30-60 minuti qualcosa di pesante, come un paio di grossi libri, in modo da favorire un buon incollaggio.

When cleaning old adhesive off the back glass, be careful not to scratch the inner coating of the glass. If you scratch this coating with tweezers, it will leave visible “nicks” on the back glass.

Sarah Braden -

Passo 11

Usa delle pinzette per staccare con cautela il nastro adesivo nero che ricopre la batteria.
Rimuovi il nastro.
Se possibile, cerca di mantenere il nastro intatto in modo da poterlo riutilizzare in fase di rimontaggio.

On my phone the sticker was covered by another NFC tag that was attached to the board under the cover. I yanked it out, breaking it in the process, but if you peel that sticker off the batter sticker first and leave it attached at the end, you should have more success.

Stuart - 04/05/21

Yes, there's the NFC tag that isn't mentioned, with its connection to the left. Thanks for the tip, Stuart; I gently lifted mine to the left and it seems to be intact. I guess I won't know until I try to pay for something.

Neil Hoskins - 10/08/22

Passo 12

Usa un cacciavite a croce Phillips per rimuovere le 17 viti che fissano la cover di plastica:
Undici viti grigie lunghe 3 mm
Cinque viti nere lunghe 3 mm
Una vite cromata lunga 3,5 mm

The holes for the black screws are marked with a small triangle to differentiate them from the holes for the gray ones. I found this super helpful when reassembling!

Jamie Bell -

Passo 13

Inserisci l'estremità a punta di uno spudger nell'incavo nel bordo superiore sinistro della cover di plastica.
Fai leva con lo spudger per sollevare il bordo superiore della cover e sganciare le clip che tengono attaccata la cover stessa.
Rimuovi la cover di plastica.

When reinstalling plastic cover, alignment is critical for underlying contacts to line up. Test all functions before sealing up the phone. If camera or speaker don’t work, recheck plastic cover installation and correct until all phone functions operate.

Eric Oberer - 07/05/21

Passo 14

Usa l'estremità a punta di uno spudger per staccare il connettore della batteria e scollegarlo.
In fase di rimontaggio, questo è il momento giusto per accendere il telefono e controllarne tutte le funzionalità prima di sigillarlo nuovamente. Ricordati poi di spegnere completamente il telefono prima di continuare con il riassemblaggio.

What is the black part the battery is connects to called? The black part connected to the body of the phone.

Slippery Steve -

Be very careful on this step! If you pry it out too roughly the connector will break. If you aren't very precise when putting the plug back in you will smash either the tiny tabs on the plug or the connector itself.

rami.slicer -

Passo 15

Prepara un iOpener e applicalo sulla metà di destra dello schermo per almeno due minuti in modo da ammorbidire l'adesivo della batteria sottostante. Scalda e applica nuovamente l'iOpener ogni volta che si rende necessario.
Stai attento a non surriscaldare la batteria o lo schermo con l'iOpener. Si noti che la batteria si gonfia, smetti immediatamente di riscaldare e lascia raffreddare la batteria stessa.
In alternativa, puoi applicare dell'alcol isopropilico sotto ciascun angolo della batteria e lasciargli diversi minuti per penetrare e ammorbidire l'adesivo.

Passo 16

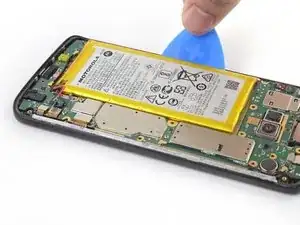

Usa un plettro di apertura per sollevare e staccare la batteria, iniziando dal suo bordo più esterno.
Può rendersi necessario riscaldare e applicare più volte l'iOpener per poter ammorbidire abbastanza l'adesivo. Questa colla è tenace e possono essere necessari diversi tentativi per poter infilare il plettro sotto la batteria. Se la batteria stessa inizia a piegarsi, applica altro calore o alcol isopropilico e riduci lo sforzo applicato.
Fai del tuo meglio per non deformare la batteria nel corso di questa procedura. Se danneggiate, le batterie al litio ioni con involucro morbido possono rilasciare sostanze chimiche pericolose, prendere fuoco o perfino esplodere. Non usare troppa forza o far leva sulla batteria con attrezzi metallici.
Rimuovi la batteria.
Il rimontaggio di una batteria danneggiata o deformata è un rischio per la sicurezza. Sostituisci la cella con una batteria nuova.
In fase di rimontaggio, rimuovi ogni traccia di nastro adesivo sulla batteria e pulisci tutta la colla rimasta con alcol isopropilico. Se devi riutilizzare il gruppo schermo, applica del nuovo adesivo pretagliato per la batteria oppure applica sulla cella del nastro biadesivo ad alta tenacità prima di premere la batteria nella sua posizione.

I found it easier to remove the battery after I removed the mother board.

Clinton King - 26/01/21

It’s much easier to remove the battery after the motherboard is removed from the opposite side

Marc Keirn -

Merci. La batterie est difficile À décoller Mais tout été parfait.

Didier Isoard -

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Per prestazioni ottimali, dopo aver completato questa guida calibra la batteria appena installata.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte Motorola Moto G6 per trovare aiuto.
