Sostituzione batteria Toniebox

Scritto Da: Tobias Isakeit
  • Commenti: 17
Sostituzione batteria Toniebox

Difficoltà

Facile

Passi

9

Tempo Necessario

30 - 45 minuti

Introduzione

Segui questa guida per sostituire la batteria esausta o difettosa della tua Toniebox.

  1. tfN6esA2b3L5lT46
    tfN6esA2b3L5lT46
    PaFxqRipSDch4JdI

    • Appoggia il Toniebox su una superficie piana (ad esempio una scrivania o un piano di lavoro).

    • Fai una certa pressione sul Toniebox e ruotalo in senso antiorario per rilasciare i due ganci sulla copertura inferiore.

    • Sentirai uno scatto non appena i due ganci verranno rilasciati.

    Danke für die Tipps, aber das Öffnen hat bei mir leider, so nicht geklappt. Ich habe dann ein breites Gummiband eines Einmachglases seitlich um den äußeren Rand des Bodendeckels gespannt und dadurch einen besseren “Grip” hergestellt”: somit konnte ich den Deckel doch noch aufdrehen, ohne mir die Finger “aufzuschlitzen”.

    (Im Moment versuche ich gerade neue “Ohren” aus Bausilikon zu “giessen”… in ein paar Tagen werde ich sehen, ob es mir gelungen ist, ansonsten werde ich wohl oder übel einfache Drücker in das Oberteil einbauen.)

    Luc Emering -

    I found the easiest way to open it was to do like described, but to increase leverage it helps turning back and forth a few times each time trying to go a little faster when turning counterclockwise until you got enough speed to release two clips.

    Mackie72 -

    Danke! Hat gut funktioniert: auf glatter Tischoberfläche leicht von oben angedrückt und langsam gedreht bis zum „Klick“

    MircoMaker -

  2. 33Hw1dVQhdmi4aiB

    • Rimuovi la copertura inferiore della Toniebox.

  3. ejk3DbRqrLZefn3U

    • Svita la vite Phillips #1 dalla parte inferiore della Toniebox.

  4. qjY2wENWBxfPdU6S

    • Tira la parte interna verso l'alto e fuori dalla copertura in schiuma.

  5. Z3LXWbBOAolsxANX
    Z3LXWbBOAolsxANX
    U1ylGIMT3WBwbgXw

    • Scollega il connettore della batteria dalla scheda tirando attentamente i cavi.

    • Quando colleghi la nuova batteria, assicurati che il connettore sia orientato correttamente.

  6. n5WOx1uieNlvAKVH
    n5WOx1uieNlvAKVH
    NvkxShDs3MdECrUq
    xjX1DmJPYyu2cWsl

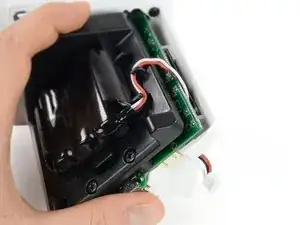

    • Svita leggermente le due viti Phillips sul lato della batteria, ma non rimuoverle del tutto.

    • Solleva leggermente la scheda logica con la batteria per allargare la fessura sul telaio di plastica bianca.

    • La fessura leggermente più larga semplifica il passaggio successivo.

  7. DBvDEqJSBfUbLXWC
    DBvDEqJSBfUbLXWC
    ZVWZqtqHtuJJTKFQ

    • Infila i cavi della batteria da dietro la scheda logica e fuori dai ganci di guida.

    • Non serve far passare i cavi della nuova batteria sotto la scheda logica. A seconda della lunghezza, è sufficiente che passino lungo la plastica nera.

  8. ItWi2ClE2jmJ2ZNS
    ItWi2ClE2jmJ2ZNS
    fCcdhApQNHSHuNJ5
    2JyEytRySDAD6OBB

    • Usa uno spudger o un dito per premere sulla linguetta di plastica che tiene ferma la batteria.

    • Sfila la batteria dal suo supporto.

  9. rWGfsec6bZUitYer

    • Rimuovi la batteria.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

Autore

Tobias Isakeit

Membro da: 31/03/14

116550 Reputazione

14 commenti

Hallo,

habe den Akku (30€ über eBay

Kerem -

Hi kann mir einer sagen ob der Akku denn man im ifixit Shop kaufen kann ein ni-mh Akku ist?

Alexander -

Jep, es handelt sich um einen NiMH Akku (ist auf dem Produktbild zu sehen). Wie der originale, und sogar mit etwas mehr Ladung ;)

Tobias Isakeit -

Und ist es besser einen mit mehr Ladung zu nehmen oder sollte man es so wie im Original nutzen? Was ist in dem Original Akku der Tonie Box? 1800mAh?

yvi14 -

Der originale hat 2000 mAh, der in unserem Store hat 2200 mAh. Hält einfach ein wenig länger ;)

Tobias Isakeit -

Super Anleitung, für geübte Handwerker in 10 Minuten vorbei…

Philipp Moser -

Ich habe den Akku schon mehrfach tauschen müssen, da leider das Aufladen nicht mehr funktioniert. Ich vermute, die DC Buchse ist defekt. Weiß jemand, welche Spezifikationen das Ding hat, und ob man das überhaupt ersetzen kann. Dafür müsste man die Buchse von der Platine ab- und die neue anlöten. Weiß jemand Rat?

Danke und Grüße

Nina Sangenstedt -

Ich würde die Buchse entfernen und eine DC Buchse 5,5 x 2,1 von einem alten Laptop nehmen. Habe hier haufenweise sowas und die sehen am ähnlichsten aus. Kann man auch nicht viel falsch machen, da der Akku ja ohnehin mit 12V Gleichstrom oder weniger aufgeladen wird und die Laptop Buchsen sind sogar noch für höhere Spannungen ausgelegt. ;) Falls Du das Teil nicht hast, schaue beim nächsten Sperrmüll nach alten Laptops. Da ist fast immer was dabei. Ansonsten bei Ebay neu. Findest Du unter DC Jack 12V. Viel Erfolg.

pashey79 -

Die Anleitung ist sehr gut, und weit detaillierter als wirklich notwendig. Damit schafft es wirklich jeder den Akkutausch selbst durchzuführen.

Ich selbst habe keine 10 Minuten gebraucht und das einzige was man eigentlich wissen muss ist wie man den Deckel unten auf bekommt. (Schritt 1)

Ersatzteil hatte ich direkt aus iFixit-Store. Grundsätzlich ist hier die Preisgestaltung etwas fragwürdig für 3 zusammengelötete AA-Akkus. Mit Versand 35€ gegenüber eines Neupreises der kompletten Toniebox von 70-80€ ist dann schon fast ein wirtschaftlicher Totalschaden ...

Lars Paschold -

Hi

Unsere Toniebox funktioniert nur noch, bei angeschlossenem Ladestecker.

Gibt es Erfahrungen, ob das auf einen defekten Akku oder etwas anderes hinweist?

Grüße

Tobias

Tobias W -

Der Austausch durch die Firma von Toni direkt kostet 29,99 inklusive Versand... nur falls wer eine alternative braucht und nicht selber schrauben möchte (;

Cool Jack -

Hi Leutz, habe gerade erfolgreich, dank der Anleitung die Batterie an einer unserer Boxen getauscht. Erste größere Reparatur an einem elektronischen Gerät und die läuft wieder. Danke ☺️

Axel D 75 -

Thanks great help, battery connector was loose, unplugged left for a minute and put back together, now working fine again

Darryl Kelly -
