Sostituzione batteria iPod Nano 3a generazione

Per aiutarti nel trovare i ganci, i due cerchiati in rosso sono i più vicini alla presa jack.

Infila lo strumento di apertura per iPod nella fessura tra la copertura anteriore e quella posteriore dell'iPod, sopra la porta di connessione. La punta dello strumento dovrebbe essere rivolta verso la copertura posteriore per evitare di graffiare per sbaglio la copertura anteriore in alluminio anodizzato.

Infila uno strumento di apertura per iPod nella fessura sul lato della presa jack dell'iPod, con la punta dello strumento rivolta verso la copertura posteriore.

Allarga delicatamente la fessura esistente premendo/muovendo lo strumento di apertura nella fessura vicino ai due ganci, spingendoli verso il centro dell'iPod fino ad averli liberati entrambi.

Ripeti la stessa procedura del passo precedente per liberare i tre ganci lungo il bordo dell'iPod con l'interruttore Hold.

Infila uno strumento di apertura per iPod nella fessura vicino all'angolo in alto a sinistra e libera i tre ganci lungo il bordo superiore della copertura posteriore.

Dopo esserti assicurato di aver liberato tutti i ganci, separa le due metà dell'iPod.

La copertura posteriore è ora separata dall'iPod.

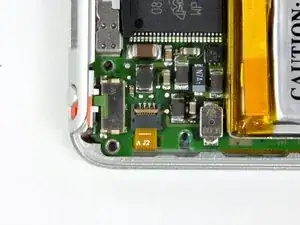

Dopo aver rimosso la copertura posteriore, il retro del tuo iPod Nano dovrebbe essere come nell'immagine.

Svita le sei viti seguenti:

Una vite a croce Phillips da 1,8 mm

Tre viti a croce Phillips da 1,9 mm

Una vite a croce Phillips da 2,4 mm

Una vite a croce Phillips da 2,6 mm

Usando uno spudger, ruota verso l'alto l'aletta di bloccaggio marrone sul connettore del cavo a nastro della ghiera cliccabile.

Usa la punta di uno spudger per sfilare il cavo a nastro della ghiera cliccabile dalla sua presa.

Solleva il gruppo della scheda madre dal bordo del connettore della ghiera cliccabile (il cavo che hai appena scollegato). Ruota il gruppo della scheda madre attorno al cavo dello schermo e appoggialo accanto alla copertura anteriore.

Usa uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore del cavo a nastro dello schermo.

Sfila il cavo a nastro dello schermo dalla sua presa.

Prima di procedere, rimuovi la banda metallica EMI evidenziata tirandola via dall'adesivo sulla scheda madre.

Prima di dissaldare i cavi della batteria, dovrai rimuovere un piccolo adesivo gommoso che li fissa alla scheda madre.

Spingi la punta di uno spudger sotto l'adesivo e verso la batteria per separarlo dalla superficie della scheda madre.

Inizia a separare l'adesivo attorno ad uno che cavi esterni, quindi liberalo dai due spazi tra i cavi ed infine spingi lo spudger sul retro dei cavi per rimuoverlo completamente dalla scheda madre/contatti della batteria.

I cavi della batteria, dopo aver rimosso l'adesivo, dovrebbero essere così.

Inizia scaldando l'estremità esposta del cavo della batteria bianco con la punta di un saldatore mentre al contempo lo tiri via dalla saldatura, usando delle pinzette per prendere l'isolamento del cavo.

Dissalda i cavi restanti, seguendo la procedura mostrata nel passo precedente.

Tutti i cavi dovrebbero essere ora dissaldati e scollegati dalla scheda madre.

Usando uno spudger, fai leva sulla batteria per separarla dall'adesivo che la fissa alla sua protezione.

Inizia a fare leva sotto l'angolo in alto a destra della batteria e continua lungo il perimetro finché si è sollevata abbastanza da poterla prendere con le dita.

Rimuovi la batteria dalla sua protezione.

Per aprire i fori della saldatura, raddrizza una graffetta in metallo e spingila contro la saldatura che chiude il foro mentre lo scaldi dall'altra parte della scheda madre.

Appoggia la nuova batteria nel suo alloggio in metallo, facendo aderire l'adesivo.

Usando un paio di pinzette, infila l'estremità esposta dei cavi della batteria nei rispettivi fori.

Infila il cavo nero nel foro a destra.

Infila il cavo rosso nel foro al centro.

Infila il cavo bianco nel foro a sinistra.

Salda la connessione appoggiando momentaneamente il saldatore contro il contatto, premendo la saldatura sul contatto (sciogliendola) e rimuovendo velocemente sia la saldatura che il saldatore dal contatto. La saldatura dovrebbe fissarsi attorno al cavo della nuova batteria, connettendolo saldamente al contatto sulla scheda madre.

Salda gli altri due cavi della batteria allo stesso modo, stando attento a non saldare insieme i contatti.
