Sostituzione case inferiore PowerBook G4 Aluminum 15" 1.67 GHz

Passo 1

Usa una moneta per ruotare la vite di bloccaggio della batteria di 90° in senso orario.
Rimuovi la batteria dal computer.

Passo 2

Rimuovi le seguenti 10 viti:
Due viti a croce Philips di 3 mm nel vano della batteria, da entrambi i lati dei contatti della batteria.
Quatto viti a croce Philips di 3 mm intorno al vano della memoria.
Quattro viti a croce Philips di 16 mm lungo la cerniera.

Passo 3

Rimuovi il coperchio del vano della memoria.
Rimuovi le due viti a croce Philips di 12 mm sulla staffa di alluminio nella parte superiore del vano della memoria.

I had 7mm screws here instead of 12mm. Did without them till later.

gepkes -

I have an Aluminum PowerBook G4 1.67Ghz since 2006.

3/4 (from bottom to top) of the LCD becomes either black or is jumbled each time I turn on the MAC or move the screen. I need to press the LCD at several locations in order for this problem to go.... any advice ?

Polanskiman -

re: Polanskiman; this is usually caused by a loose ribbon connector on the rear of the LCD. Open up the display, remove the LCD, lay flat and re-connect the ribbon plug.

aaiverson - 24/09/14

Passo 4

Ruota il computer di 90° in senso orario in modo che la presa di corrente sia rivolta verso di te.
Rimuovi le 3 viti a croce Philips di 3 mm lungo l'estremità del case inferiore.
Quando sostituisci queste viti, devi installarle nell'ordine corretto. Inizia installando la vite più vicina alla cerniera del display, quindi procedi verso la parte anteriore del computer.

Passo 5

Ruota il computer di 90° in senso orario in modo che la cerniera sia rivolta verso di te.
Rimuovi le viti a croce Philips di 5 mm inferiori da entrambi i lati della cerniera (due in totale).

Passo 6

Ruota il computer di 90° gradi in senso orario in modo che le porte siano rivolte verso di te.
Rimuovi le tre viti a croce Philips di 3 mm lungo l'estremità del case inferiore.
Quando sostituisci queste viti, devi installarle in ordine corretto. Inizia installando la vite più vicina alla cerniera del display, quindi procedi verso la parte anteriore del computer. In più, fai attenzione a non inserire le viti nei due fori su entrambi i lati della porta di uscita video.

Passo 7

Ribalta il computer ed apri il display.
Rimuovi le due viti lunghe 4,2 mm, le viti esagonali di 1,5 mm agli angoli superiori del case superiore (due in totale).
Un cacciavite T6 Torx funzionerà, ma l'uso prolungato spanerà le viti.

Passo 8

Impugna gli angoli posteriori del case superiore e tira verso l'alto.
Non togliere ancora il case superiore; dovrai ancora scollegare la tastiera e il cavo del trackpad.
Solleva la parte posteriore del case e muovi le dita lungo i lati, sbloccando il case mentre procedi. Quando hai sbloccato i lati, potresti dover scuotere il case su e giù per sbloccare la parte anteriore del case superiore.

Passo 9

Ruota il case superiore verso l'alto e verso lo schermo, in modo che il case superiore poggi su esso.

First of all, awesome guide. I am using it in July 2015, and there is no way I could have successfully navigate the typical Apple laptop Rubik's cube of Powerbook maintenance.

Second, there is a REAL trick to removing the upper case here, and it involves knowing what those stupid internal metal catches look like so you can free them without folding your aluminum case into a pretzel.

WildBill - 16/07/15

Passo 10

Rimuovi il nastro adesivo color ambra che fissa il cavo a nastro del trackpad alla scheda madre.
Scollega il cavo a nastro del trackpad dalla scheda madre tirando verso l'alto il connettore.
Rimuovi il case superiore dal computer.

in my g4 there is also a big transparent ribbon (for keyboard?), to the right of the amber trackpad ribbon, that i disconnected before removing case cover.

[deleted] -

re: ykuwabara; this is due to the differences between the Model A1095 (yours) and the newer A1138 (illustrated here). The A1138 combines the keyboard and trackpad signals into one cable.

aaiverson - 24/09/14

Passo 11

Rimuovi la vite a croce Philips di 12 mm che collega il gruppo dell'altoparlante destro al case inferiore.

Passo 12

Usa uno spudger per sollevare delicatamente l'altoparlante al di fuori del suo alloggiamento.
La copertura del sensore di luce ambientale destro è connessa all'altoparlante e non dovrebbe essere rimossa.

Passo 13

Scollega i connettori del disco rigido e dell'unità ottica dalla scheda logica.
Scollega il connettore del cavo dell'altoparlante destro.
Scollega il cavo dell'altoparlante destro e rimuovi l'altoparlante dal computer.
Il cavo dell'altoparlante destro potrebbe essere bloccato al di sotto del connettore del cavo del disco rigido. Se il caso è questo, il disco rigido dovrà essere rimosso in modo tale da scollegare il cavo e rimuovere l'altoparlante destro.

Passo 14

Scollega gli 11 connettori del cavo rimanenti, rimuovendo il nastro adesivo se necessario.
Alcuni riquadri rossi contengono due connettori del cavo.

Passo 15

Rimuovi le seguenti 9 viti a croce Philips dalla scheda logica:
Tre viti di 6,5 mm nell'angolo superiore destro.
Sei rimanenti viti di 4,5 mm.

Passo 16

Solleva il lato sinistro della scheda logica quanto basta per scollegare i cavi d'alimentazione nero e rosso dal lato sinistro della scheda logica.
Mentre la scheda logica è sollevata, scollega anche il connettore della batteria.

Passo 17

Rimuovi l'unica vite a croce Philips nera dalla parte superiore dell'alloggiamento dell'altoparlante sinistro.
Rimuovi il dado esagonale di 4 mm dall'alloggiamento dell'altoparlante sinistro.
Solleva l'alloggiamento dell'altoparlante sinistro dal case superiore e scollega il connettore del microfono/altoparlante.

Passo 18

Solleva il lato sinistro della scheda logica e scollega il cavo del modem dalla parte inferiore della scheda logica. Uno spudger può aiutare a sbloccare il connettore dal suo adesivo.

For reassembly, it is much easier to keep the PC cage out, place this cable, and then install the PC cage.

Ben Ruiz -

Ben Ruiz is right. Due to its short length, I found no way to sneak this cable under the logic board and attach it. Its not hard at all to remove the PC cage first ( which also mean removing the left speaker housing), then you can plug the cable into the board before you maneuver the board into place, and then plug the cable to the socket exposed by having removed the PC cage. Then replace the PC cage.

John Hallstrom - 05/03/17

The cable is very short and it is very difficult to reach under the board to attach it when reassembling the computer. It helps to remove the large connector from the modem itself (visible in Step 24, marked Foxcomm and OK) to be able to reach under the board. Then attach the modem-side of the cable.

Scarlet Billows - 08/09/20

Passo 19

Delicatamente, solleva il lato sinistro della scheda logica.
Se la scheda logica non si sblocca immediatamente, potrebbe essere necessario ammorbidire la pasta termica tra la scheda logica e il dissipatore di calore. Puoi ammorbidire il composto termico usando un asciugacapelli. Muovi l'asciugacapelli avanti e indietro tra le due ventole a circa 2/3 cm dalla scheda logica per un minuto.
A questo punto, la scheda logica dovrebbe facilmente sbloccarsi.
Solleva l'estremità sinistra della scheda fino a circa un angolo di 30 gradi (se non hai il tuo goniometro a portata di mano, solleva semplicemente fino a quando la porta DVI non supera la cerniera destra).
Quando la scheda logica supera le porte, falla scivolare sulla sinistra.

It's very hard to put the underside cables back in their place,i recommend to remove the PC card cage to make more place for your fingers!

joelc -

It is much, MUCH easier if you take out the screen before messing around with the logic board. On the way back is also easier if you put the logic board before the screen.

Carlos Ferrari -

Passo 20

Importante! Quando reinstalli la scheda logica dovrai rimpiazzare la pasta termica che va tra il processore sulla scheda logica e il dissipatore di calore. La mancata rimozione della vecchia pasta e l'applicazione di un nuovo strato possono causare il surriscaldamento del computer e danneggiarlo.
I seguenti passi fanno riferimento alla sostituzione della pasta termica tra il processore e il dissipatore; seguili solo quando sei pronto per posizionare la scheda logica nel computer.
Usa un bordo in plastica solida per scrostare il materiale termico dal dissipatore di calore.
Applica un nuovo strato di pasta termica sul dissipatore di calore.
Lo scomparto della scheda PC deve essere rimosso prima di installare la nuova scheda logica. Il cavo del modem va dal modem alla scheda logica, ma è collegato al modem al di sotto dello scomparto della scheda PC.
Dopo aver rimosso lo scomparto della scheda PC, dovrai scollegare il cavo del modem dal modem, inserirlo al di sotto della scheda logica, e reinserirlo nel modem. Lo scomparto della scheda PC potrà poi essere reinstallato seguendo le istruzioni al contrario.

Passo 21

Rimuovi le 4 viti a croce Philips dallo scomparto della scheda PC.
Le due viti più lunghe vanno sul lato destro dello scomparto della scheda.

Passo 22

Solleva lo scomparto della scheda PC e rimuovilo dal computer.
Quando sostituisci lo scomparto della scheda PC, assicurati di fissarlo al montante del pulsante di espulsione in metallo.

Passo 23

Chiudi il display e gira il lato della cerniera in modo che sia rivolto verso di te.
Rimuovi le viti Philips rimanenti da entrambi i lati della cerniera (due viti in totale).
Sostieni il display con una mano mentre rimuovi le restanti viti T8.

Passo 24

Sostieni il display con una mano mentre rimuovi le restanti viti T8.
Rimuovi le due viti Torx T8 da entrambi i lati del display (evidenziati da riquadri rossi).
Quando sostituisci il display, assicurati che la vite destra mantenga fermo l'anello di massa dal cavo dati del display.
Scollega i due cavi antenna dalla scheda AirPort/Bluetooth (che si vedono cerchiati in giallo) e sfilali da sotto gli altri cavi.

Passo 25

Togli il display dal case inferiore.

Passo 26

Rimuovi le viti a croce Philips nera e argento (due in totale) che fissano l'alloggiamento dell'altoparlante destro al case inferiore.
Rimuovi l'alloggiamento dell'altoparlante destro dal case inferiore.

Passo 27

Rimuovi le seguenti 6 viti:
Una vite a croce Phillips di 9 mm.
Due viti a croce Phillips nere di 5 mm.
Tre viti a croce Phillips d'argento di 4 mm.

Passo 28

Tira fuori il dissipatore di calore e le ventole dal case inferiore.

When reasembling the heatsink you should pay attention to see if it really is touching the processor and videocard chips or you might end up with dangerous overheating glitches. I had to bend mine a little AND use some tape to keep it bent so it would touch the videocard chip - and it took me LOT'S OF HOURS tearing it up and reasembling it back until I realize that was the culprit of the glitches I was getting...

Carlos Ferrari -

Passo 29

Rimuovi le tre viti a croce Phillips dalla staffa di fissaggio del disco rigido/unità ottica.
Rimuovi la vite a croce Phillips nera corta dall'angolo anteriore destro dell'unità ottica.

Passo 30

Rimuovi la staffa di fissaggio.

Passo 31

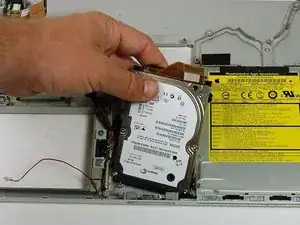

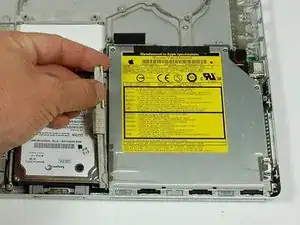

Solleva il disco rigido dal lato destro e rimuovilo dal computer.

Passo 32

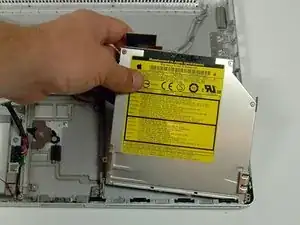

Tira fuori l'unità ottica dal computer dal lato in cui si trova il connettore.

Passo 33

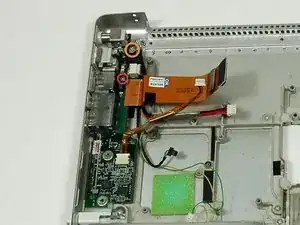

Rimuovi le due viti a croce Phillips di 4 mm che fissano la scheda USB al case inferiore.

Passo 34

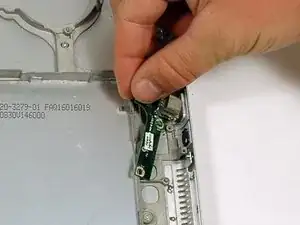

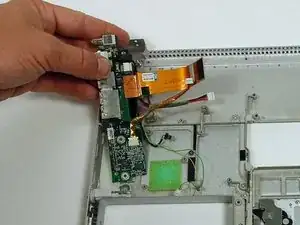

Tira fuori la scheda USB dal case inferiore.

Passo 35

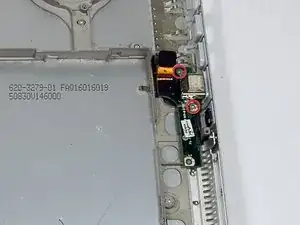

Rimuovi le due viti a croce Phillips che fissano il connettore della batteria.
Rimuovi la singola vite a croce Phillips che fissa il cavo terra al case inferiore.

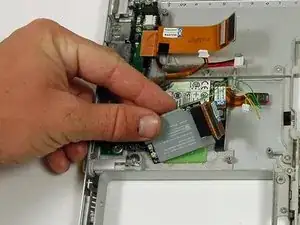

Rimuovi il connettore della batteria dal case inferiore.

Passo 36

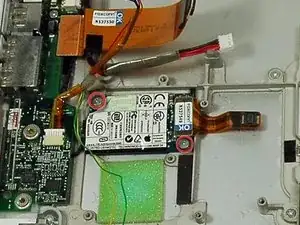

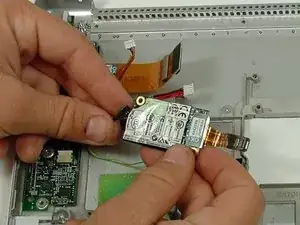

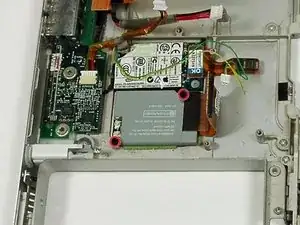

Rimuovi le due viti a croce Phillips che fissano la scheda AirPort/Bluetooth al case inferiore.
Rimuovi la scheda AirPort/Bluetooth dal case inferiore.
