Sostituzione case superiore MacBook Pro 13" Unibody metà 2009

Passo 1

Rimuovi le dieci viti seguenti, che fissano il case inferiore al MacBook Pro Unibody da 13":
Sette viti con testa a croce da 3 mm.
Tre viti con testa a croce da 13,5 mm.

Compare the short screws carefully before reinstalling them. The shouldered screws go in the holes on the front edge.

Before I started removing any screws I took a piece of paper and drew the bottom of the laptop and put a piece of double-sided tape in the spot where each screw goes. That way when I took out the screws, I could put them on the tape so I knew exactly which screw went in which spot. I did the same thing for dismantling the inside on another sheet of paper, then a third sheet for the screen after getting the front glass off.

mastover -

I use a similar technique: I print out the iFixit manual for the job, and Scotch-tape down the screws/brackets/cables I remove at each step next to the component descriptions. That way, when I'm reassembling, the bits are taped right next to the photo of where they came from.

adlerpe -

That's exactly what I do for all my repairs! It's the best way to keep track of all of the parts ' original location and to make sure that you don't miss any parts during reassembly.

joyitsjennie - 12/08/15

Great idea and one I use often

Thomas Overstreet - 30/08/15

Excellent idea! Thanks for sharing it here.

Laura Sharkey - 14/08/16

I used a 00 that fit but the screws were very tight so I used a tiny paintbrush with some wd40 on it and put it around the edges of the screws. Worked like a charm

valentinedhdh - 07/04/15

I use a magnetic mat and place the screws in order on that :)

Cary B - 09/07/22

Passo 2

Solleva leggermente il case inferiore e spingilo verso la parte posteriore del computer per liberare le linguette di montaggio.

In the introduction you should link fixers to this excellent doc: https://www.ifixit.com/Misc/HD_Software_...

It is really critical, super easy, and free(!) to clone your existing drive onto the new one you will install. I ran into one error, but SuperDuper! support replied immediately on how to fix it...Thanks ifixit and SuperDuper! (I ponied up the $28 for the software anyway, I was so impressed!)

Mike - 12/09/17

Long story short: I drank the AppleKoolAid back in 1984 and have always left the guts of my machines up to Apple - until recently when I needed to swap the SATAs from my original MacDaddy (2009 13" MBPro that I killed in 2018 - coffee + blackout = OOOOPS) into a pristine 2009 MBPro from a Goodwill in North Carolina through eBay. I need the files from iCal and MacMail that can't be opened in my newer machines.

Well . . . I ain't never done nuttin' like that, before!

Enter Luke Miani on YouTube. He raves about you guys! So, I watched everything I could, read your site, bought the right tools and at the ripe old age of 72, I sat down, this morning and did the work. Now my original MacDaddy lives in MacDaddy2.0.

Am I allowed to cry?

Seriously, I can't thank you enough for your bitchen site and killer tools. I wish I'd'a been turned on to this shizzle 30+ years ago.

IFIXIT - IDIGIT!

kath myers - 26/02/22

HAHAHAHAHAHAHAHAHAHA.

That was a brilliant read.

Yes, I came across ifixit a few years ago. Totally helped me out on several occasions.

Glad your Mac repair journey worked out.

:)

Cary B -

Passo 3

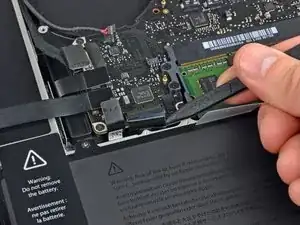

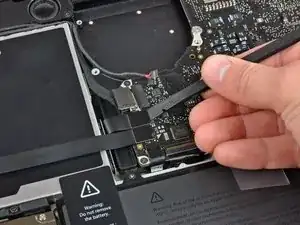

Per precauzione, suggeriamo di scollegare il connettore della batteria dalla scheda logica per evitare eventuali scariche elettriche.

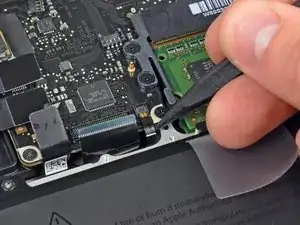

Mediante l'estremità piatta di uno spudger, sollevare il connettore del cavo della batteria dal connettore femmina sulla scheda logica staccandolo da questa.

Citazione da gansodesoya:

why is step 3 necessary?

Just to disconnect any power source to avoid damages by short-circuits.

MrKane -

How do you get that battery connector back on? Do you just press it in back in place after you're done?

Horace Chung -

yes. I usually plug it in before I screw it down so I can lift the battery a bit and have enough slack to be able to go straight down on the connector, otherwise it comes in on a bit of an angle, which can't be good (though not necessarily bad).

maccentric -

This step almost finished me, and I did extensive damage to the battery plug. Fortunately, I later replaced the battery, and the replacement came with a new plug! :) Newbies need to know - 1. The battery plug is like a thin lip on a thicker lip, so you need to pry BETWEEN 2 thin lips to get it off, else you are trying to yank out the socket. 2. Mine was initially VERY tight, and trying to get it out broke the plastic on all sides of plug, even though I was as careful as possible. Luckily, this didn't hurt functionality and I later replaced the battery. AFTER disconnecting once, it was never so tight again,

Jeff Diamond - 16/04/17

Passo 4

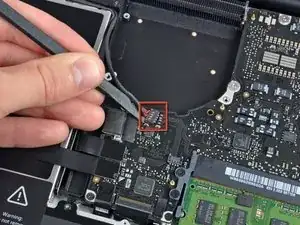

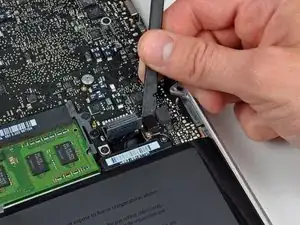

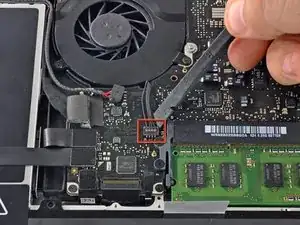

Usa uno spudger per scollegare il connettore della ventola dalla sua presa sollevandolo dalla scheda madre.
Può essere utile ruotare lo spudger da sotto il cavo della ventola per scollegare il connettore.

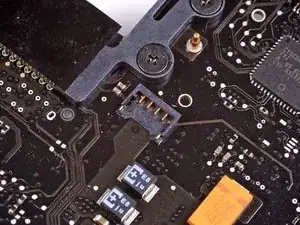

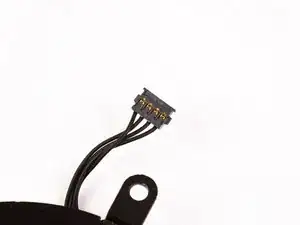

La presa e il connettore della ventola sono mostrati nella seconda e terza immagine. Stai attento a non rompere la presa in plastica sulla scheda madre mentre fai leva con lo spudger per scollegare il connettore. La disposizione della scheda madre nella seconda immagine può essere leggermente diversa per il tuo dispositivo, ma la presa è identica.

I just soldered it back on. . . I tried to clean the pads with braid first, but it didn't do much so I don't think that's necessary. I first supper-glued it in place with the pins on the pads and then I put a tiny dab of solder on each pin/pad. Plugged in the fan and i works!

Ron Hudson - 10/03/15

Just the answer I was looking for Ron! Awesome work buddy!

lucasjmenzie - 06/02/16

i recommend not to use the spudger. you damage more than by unpluggin the plug by hand. just simply pull the cable close to the plug of the old fan softly upwards out. the plug than comes easily out. put the new fan in and push the new plug by hand in. it is much easier than using a spudger. i also started with a spudger but nearly broke the plug out, so i watched a youtube tutorial and learned about it…

andre - 25/09/20

Passo 5

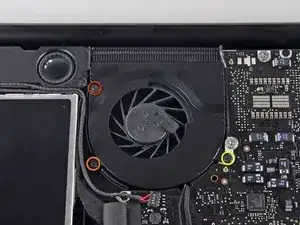

Svita le seguenti tre viti che fissano la ventola al case superiore:
Una vite a croce Phillips da 6,5 mm
Una vite a croce Phillips da 5,5 mm
Una vite a croce Phillips da 4,5 mm

Passo 6

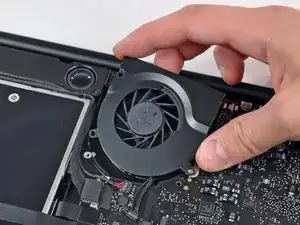

Solleva la ventola dal case superiore.

Passo 7

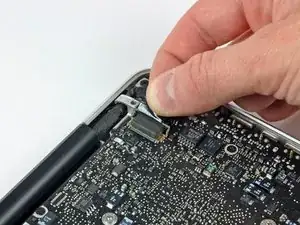

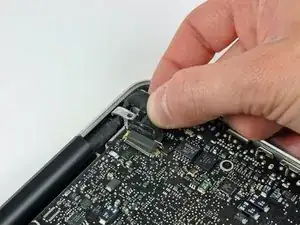

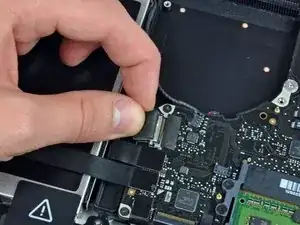

Prendi l'aletta in plastica fissata al blocco del cavo dati dello schermo e ruotala verso l'ingresso DC del portatile.
Sfila il cavo dati dello schermo dalla sua presa, verso l'ingresso DC del portatile.

Passo 8

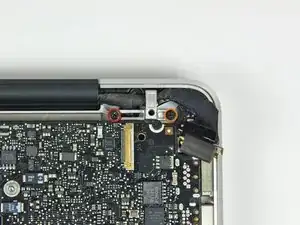

Svita le seguenti due viti che fissano la staffa del cavo dati dello schermo al case superiore:
Una vite a croce Phillips da 7 mm
Una vite a croce Phillips da 5 mm

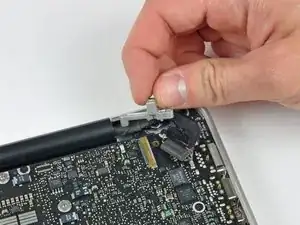

Solleva la staffa del cavo dati dello schermo dal case superiore.

Mine are Torx and got an extra clamp for the cable, just above the left screw

Martin -

If you only want to replace the DC-in board, stop here and GOTO 17 (and DO NOT 4 and 6).

When the Logic board is loose, lift it up on the Harddrive end and shift slightly towards the HD, so that the USB connectors at the outside come free from under the case rim and the board can be lifted up a bit. Then there´s enough room to move the DC in board, pull the cable out with a pair of tweezers, wriggle it out from under the microphone cable and wriggle the new connector in. It can be pushed into the socket with tweezers or a small screwdriver. This worked perfect for me.

Be careful not to bend the logic board, but otherwise I think there´s much less risk of messing anything up with all the connectors and bits and pieces that need to be loosened and fastened.

Mike - 27/10/14

Passo 9

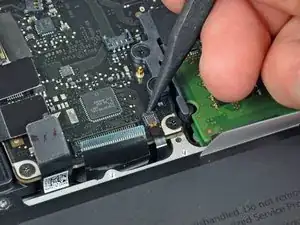

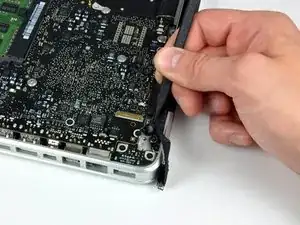

Usa la parte piatta di uno spudger per scollegare il connettore del subwoofer e speaker destro dalla scheda madre.

Passo 10

In questo passaggio scollegherai il cavo della fotocamera. La maggior parte delle macchine hanno un piccolo blocco automatico adesivo incastrato sulla scheda madre per tenere fermo il connettore. Prima di scollegare il cavo, assicurati che questo blocco sia spostato.

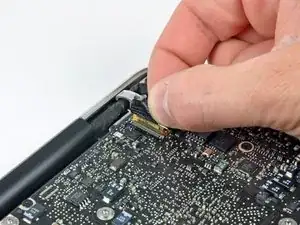

Tira il cavo della fotocamera verso il lettore CD per scollegarlo dalla scheda madre.
Questa presa è in metallo e si piega facilmente. Assicurati di allineare il connettore con la sua presa sulla scheda madre prima di collegare le due parti.

There is a small piece just below this connector which is just an adhesive block to keep the connector from coming out. It is easiest to peel it up first with a fingernail or spudger then remove the cable. Likewise reinsert the cable before reapplying the adhesive safety stop.

Justin Jett -

I couldn't reconnect this cable correctly, so my camera is not working anymore.

It doesn't matter to me, I didn't used the camera that often...

But the Ambient Light Sensor uses the camera to control keyboard lighting, so I wasn't able to see my keyboard in the dark anymore... :(

If you have the same problem, after a couple of google hits I've found this app: https://www.macupdate.com/app/mac/22151/...

Problem solved! YAY!

PS: be careful because WIFI passes through this cable as well!!!!

simbass -

Look at the photo intently. The connector is inserting not in parallel, but at a slight angle. The bottom corner of the connector is slightly ahead. It is important! Singular metod to insert it.

Vladimir - 24/01/18

Passo 11

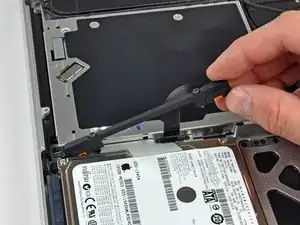

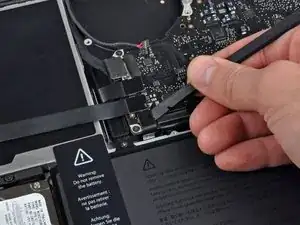

Usa la parte piatta di uno spudger per scollegare i connettori dei cavi del lettore CD, del disco rigido e del trackpad dalla scheda madre.

Passo 12

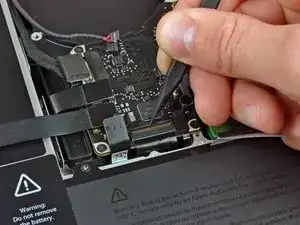

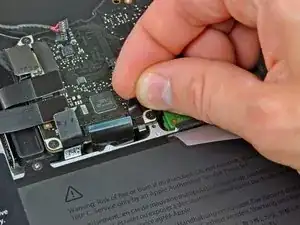

Usa un'unghia o la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore ZIF del cavo della tastiera.
Usa lo spudger per sfilare il cavo della tastiera dalla sua presa.

When reinserting the keyboard ribbon cable, make sure you push it in all the way (two plastic tools are helpful - one to push it down flat, the other to coax it all the way in). For 3 days after replacing a top case, my MacBook Pro 13" wouldn't start up. I thought the main logic board was fried too. However, reinserting the keyboard ribbon cable again, this time perhaps 1mm farther in, and it started up again! I did the same for the "keyboard backlight ribbon cable" (i.e. reinserted it just to make sure). Really not sure which completed the circuit so is would start, but I suspect the keyboard ribbon cable.

amiller770 -

Citazione da amiller770:

When reinserting the keyboard ribbon cable, make sure you push it in all the way (two plastic tools are helpful - one to push it down flat, the other to coax it all the way in).

I usually use a piece of sticky transparent office tape and stick it over the flat cable a bit further away from the mating part then pull on it. There is no better way to force the flat cable into a stiff connector without damaging the fragile cable.

Leo Bodnar -

As others have stated, if the keyboard ribbon cable isn't fully inserted the MBP will not power on. Leo Bodnar's recommendation to use a piece of transparent office tape did the trick for me. Many thanks Leo!

Matthew Rankin -

Inserting the ribbon cable for the keyboard was really difficult, but i was able to get it in using a piece of tape and pulling it up, just like the tape on the keyboard backlight.

Kelly Legner -

Using a piece of tape is sheer genius Kelly. My mom once said her definition of genius was an idea that, when you hear it, you say to yourself, “now why didn’t I think of that?” But you never would have thought of it. Brava (or bravo) Kelly!

JonnyLine -

Passo 13

Rimuovi la piccola striscia di nastro nero dalla presa del cavo a nastro della retroilluminazione della tastiera.

Passo 14

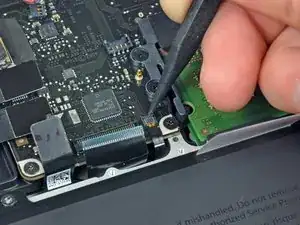

Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio sul connettore ZIF del cavo della retroilluminazione della tastiera.
Usa lo spudger per sfilare il cavo a nastro della retroilluminazione della tastiera dalla sua presa.

Passo 15

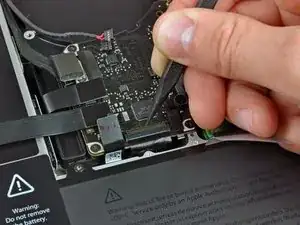

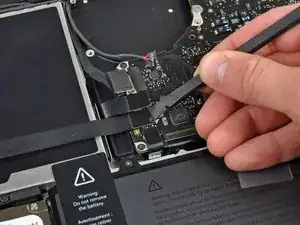

Usa la parte piatta di uno spudger scollegare il connettore dell'indicatore della batteria sollevandolo dalla sua presa sulla scheda madre.

Passo 16

Usa la punta di uno spudger per rimuovere il microfono dall'adesivo che lo fissa alla scocca superiore.

Passo 17

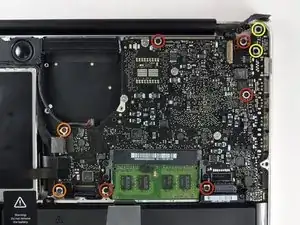

Svita le seguenti viti:
Cinque viti a croce Phillips da 3,1 mm
Due viti a croce Phillips da 3,9 mm
Due viti a croce Phillips da 7 mm dalla scheda d'ingresso DC.

Passo 18

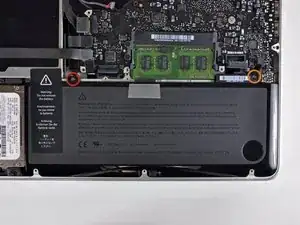

Svita le seguenti viti Tri-point che fissano la batteria al case superiore:
Una vite Tri-point da 5,5 mm
Una vite Tri-point da 13,5 mm

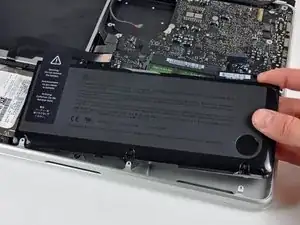

Solleva la batteria dal case superiore.

Passo 19

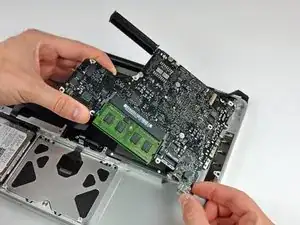

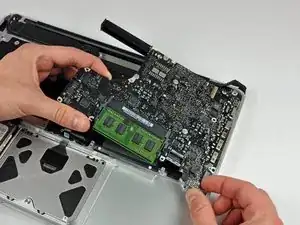

Solleva la scheda madre dal suo bordo sinistro e continua finché le porte non escono dal lato del case superiore.
Tira la schema madre lontano dal bordo del case superiore e rimuovila, stando attento alla scheda d'ingresso DC che potrebbe impigliarsi.
Stai attento a non strappare la presa delicata del connettore del gruppo del microfono.

When putting the logic board back in place, it's easier to angle the mic down in it's place as you are placing the board in, rather than after the board is seated.

amiller770 -

Passo 20

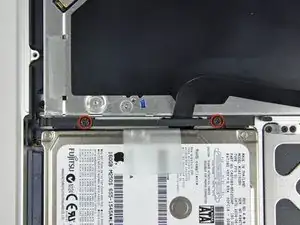

Svita le due viti a croce Phillips che fissano la staffa del disco rigido al case superiore.
Queste viti resteranno intrappolate nella staffa del disco rigido.
Solleva la staffa del disco rigido dal case superiore.

Passo 21

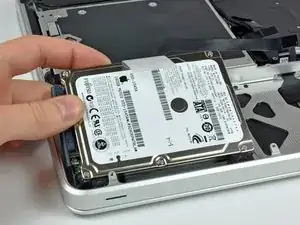

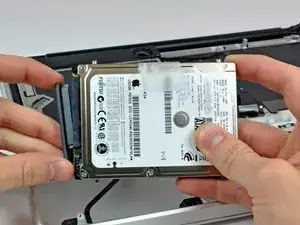

Solleva il disco rigido dal suo bordo libero e tiralo fuori dal case, stando attento al cavo che lo collega al portatile.

Passo 22

Scollega il disco rigido tirando il suo connettore lontano dal disco stesso.

Passo 23

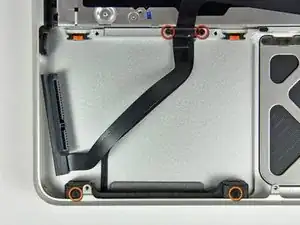

Svita le seguenti quattro viti che fissano il cavo del disco rigido e del sensore IR al case superiore:
Due viti a croce Phillips da 1,5 mm
Due viti a croce Phillips da 4 mm
Sfila la staffa del disco rigido e del sensore IR dal bordo del case superiore.
Separa attentamente il cavo del disco rigido e del sensore IR dal case superiore.

Passo 24

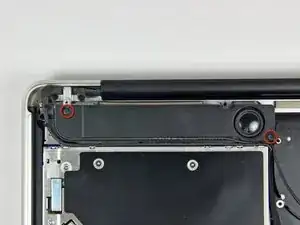

Svita le due viti a croce Phillips che fissano il subwoofer al case superiore.
La vite più lunga (8,2 mm) è a destra. Quella più corta (5 mm) è a sinistra.
Il subwoofer è ancora collegato allo speaker destro, quindi non rimuoverlo ancora.
Solleva il subwoofer dal lettore CD ed appoggialo sopra il portatile.

Passo 25

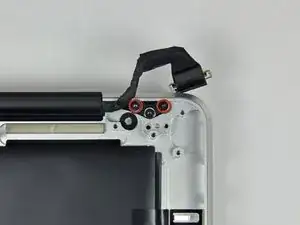

Svita le due viti a croce Phillips da 9,2 mm che fissano la staffa del cavo della fotocamera al case superiore.
La vite più interna potrebbe restare incastrata nel cavo della fotocamera.
Se hai la versione di metà 2010, la tua staffa del cavo della fotocamera potrebbe essere leggermente diversa, ma la procedura è la stessa.
Solleva la staffa del cavo della fotocamera dal case superiore.

Passo 26

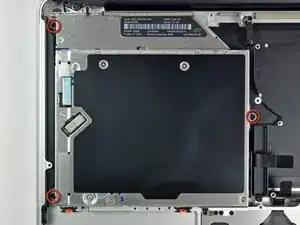

Svita le tre viti a croce Phillips da 2,5 mm che fissano il lettore CD al case superiore.

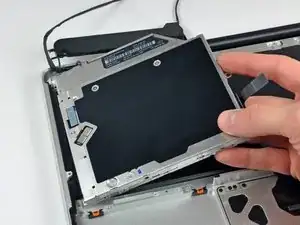

Solleva il lettore CD dal bordo destro e rimuovilo dal portatile.

Passo 27

Rimuovi il piccolo pezzo di nastro adesivo nero che copre il cavo dello speaker destro.
Stai attento, in quanto il cavo a nastro del tasto di accensione è direttamente sotto questo pezzo di nastro.

Passo 28

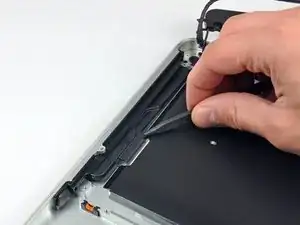

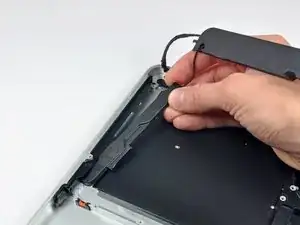

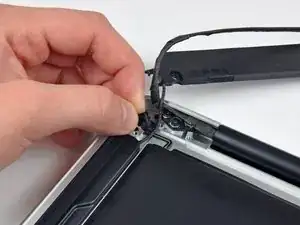

Usa la punta di uno spudger per sollevare lo speaker destro dall'adesivo che lo fissa al case superiore.

Passo 29

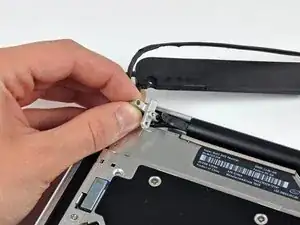

Solleva il subwoofer e il gruppo dello speaker destro dal case superiore.

Passo 30

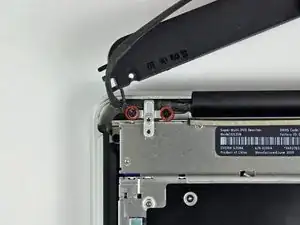

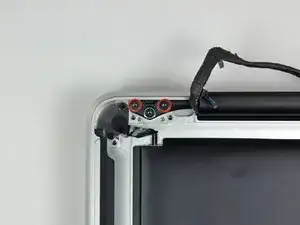

Svita le due viti Torx T8 esterne da 6 mm che fissano entrambi i lati dello schermo al case superiore (4 viti in totale).
Durante il rimontaggio, svita di un quarto di giro la vite interna Torx da 6 mm e allinea delicatamente lo schermo e il case superiore prima di avvitare le viti Torx esterne da 6 mm. Dopo aver allineato lo schermo e il case, stringi le viti Torx interne da 6 mm, quindi avvita e stringi le viti Torx esterne da 6 mm.

When re-assembling everything, you'll need to back out the inner screws a bit and align the upper case and display. After aligning them, tighten the inner screws again, then insert and tighten the outer screws.

bradeyh -

Passo 31

Apri il tuo MacBook Pro in modo che lo schermo sia perpendicolare al case superiore.
Appoggia il tup MacBook Pro aperto come mostato.

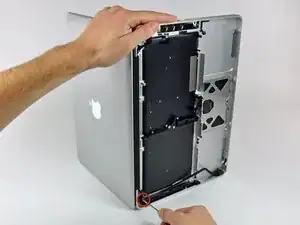

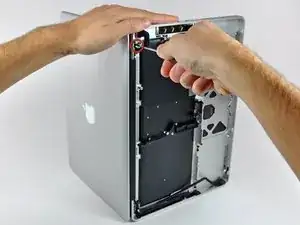

Mentre tieni insieme lo schermo e il case superiore insieme con la mano sinistra, svita la vite Torx da 6 mm restante dalla staffa inferiore dello schermo.

Passo 32

Assicurati di tenere insieme lo schermo e il case superiore con la mano sinistra. Non farlo potrebbe far cadere lo schermo/case superiore, potenzialmente danneggiando ogni componente.
Svita l'ultima vite Torx da 6 mm rimasta che fissa lo schermo al case superiore.

Passo 33

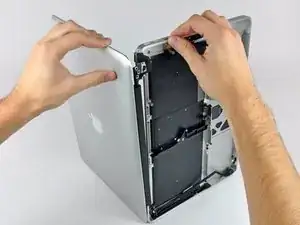

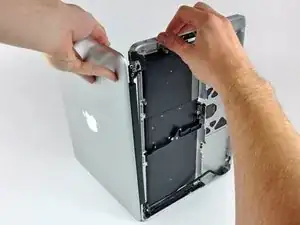

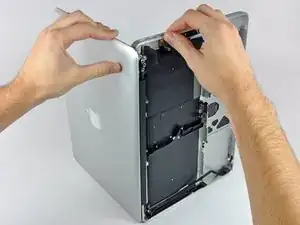

Prendi il case superiore con la mano destra e ruotalo leggermente verso il bordo superiore dello schermo in modo che la staffa superiore dello schermo superi il bordo del case superiore.
Ruota leggermente lo schermo lontano dal case superiore.
Solleva lo schermo ed allontanalo dal case superiore, stando attento ad ogni staffa o cavo che potrebbe impigliarsi.
