Introduzione

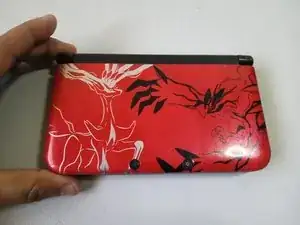

Questa è una guida su come sostituire la cerniera/telaio centrale del Nintendo 3DS XL. Una cerniera rotta sul 3DS XL può causare ulteriori danni al telaio centrale se lasciata rotta. Questo porta il dispositivo a non chiudersi correttamente o a risultare scomodo da usare. Pertanto, è necessario sostituire il telaio centrale quando diventa troppo danneggiato. Il processo di sostituzione di questa parte è un po' difficile e prevede tanti piccoli passaggi, quindi è necessaria una guida che guidi le persone attraverso il processo. Questa guida ti mostrerà ogni fase del processo di smontaggio corretto di un 3DS XL, poiché alcune parti sono un po' delicate. La sostituzione non richiede alcuna conoscenza preliminare della tecnologia. Il processo richiede pazienza e attenzione.
Ricambi
-
-

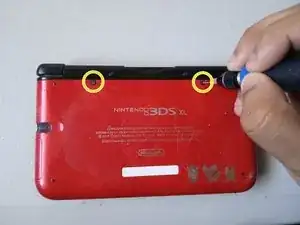

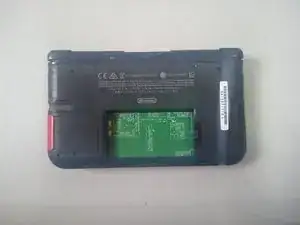

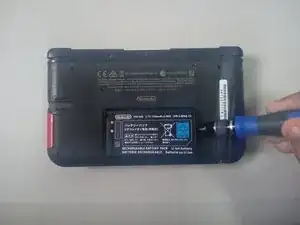

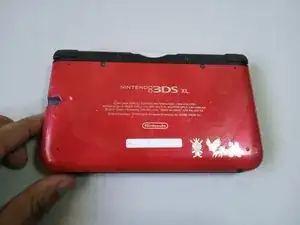

Rimuovi le due viti da 4,2 mm dal coperchio posteriore utilizzando un cacciavite Phillips #00.
-
-
-
Utilizza uno strumento di apertura per staccare la copertura e sollevare il coperchio posteriore.
-
-
-

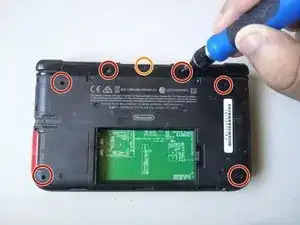

Rimuovi le sei viti da 6,2 mm dal coperchio posteriore utilizzando un cacciavite Phillips #00.
-
Rimuovi la singola vite da 2,3 mm dal coperchio posteriore utilizzando un cacciavite Phillips #00.
-
-
-

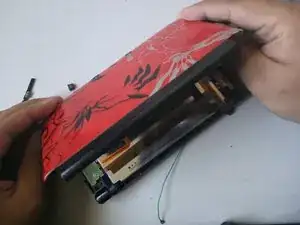

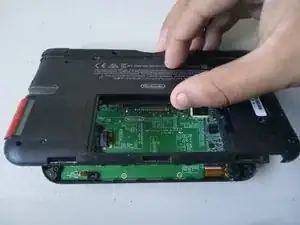

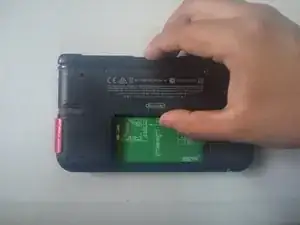

Usa le mani per rimuovere con attenzione il coperchio posteriore inclinandolo, mantenendolo collegato al bordo superiore con attenzione riguardo ai cavi.
-
-
-
Usa un paio di pinzette per staccare delicatamente entrambi i cavi a nastro collegati al coperchio posteriore.
-
-
-

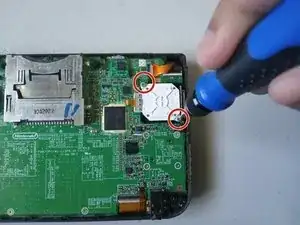

Rimuovi le due viti da 7,5 mm dalla piastra bianca.
-
Usa le dita per sollevarla dallo spazio di lavoro con attenzione.
-
-
-

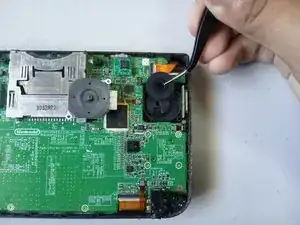

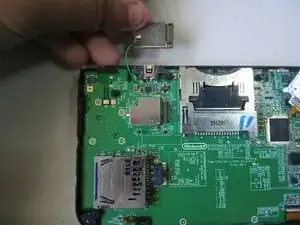

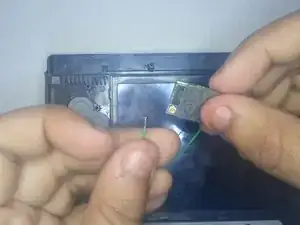

Usa un paio di pinzette per rimuovere il piccolo cerchio di plastica dallo spazio di lavoro.
-
-
-

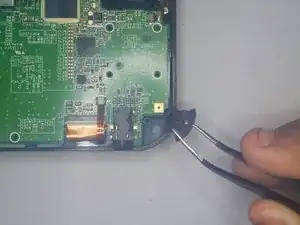

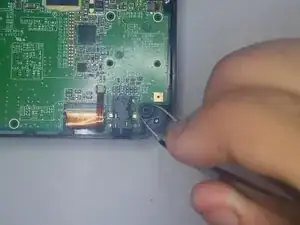

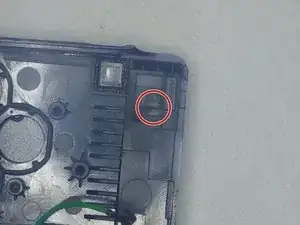

Nell'angolo in basso a destra, rimuovi il piccolo pezzo di plastica usando un paio di pinzette.
-
-
-

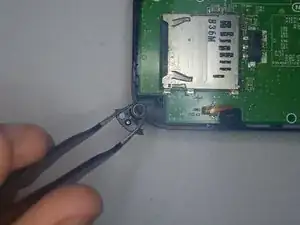

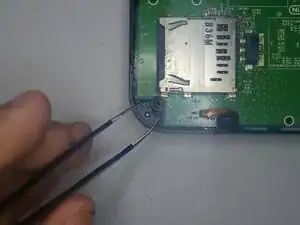

Nell'angolo in basso a sinistra, rimuovi il piccolo pezzo di plastica con un paio di pinzette.
-
-
-

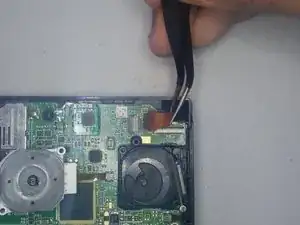

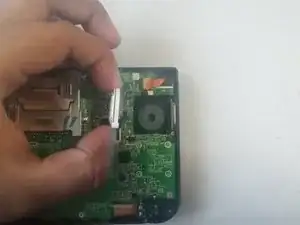

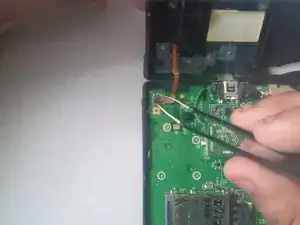

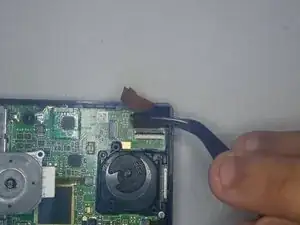

Con attenzione ma applicando una leggera forza, utilizza un paio di pinzette per tirare e scollegare il cavo a nastro dal fermo nell'angolo in alto a destra.
-
-
-

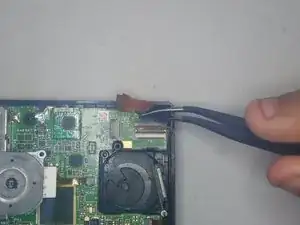

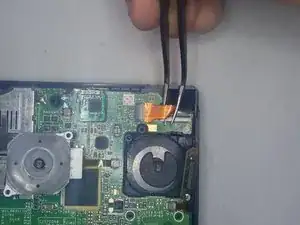

Con attenzione ma applicando una leggera forza, utilizza un paio di pinzette per tirare e scollegare il secondo cavo a nastro dal fermo nell'angolo in alto a destra.
-
-
-

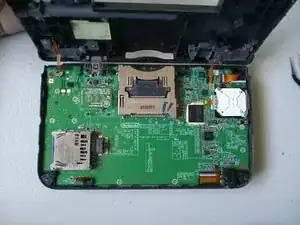

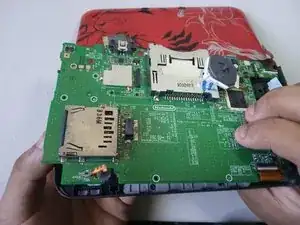

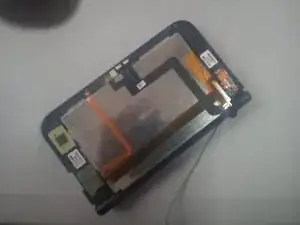

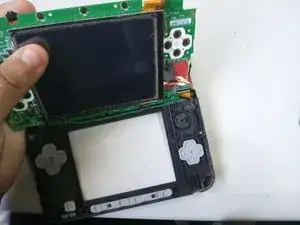

Con attenzione ma applicando una leggera forza, usa le mani per sollevare lo schermo e la scheda madre verde dal telaio.
-
-
-

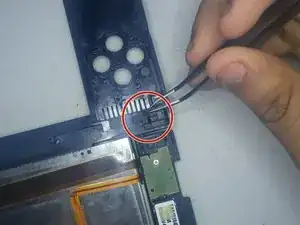

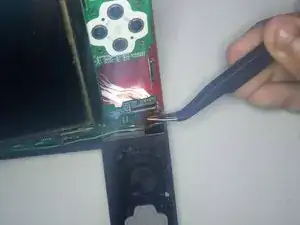

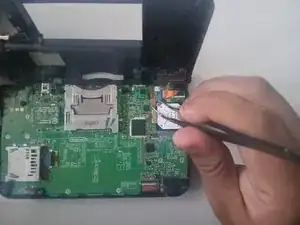

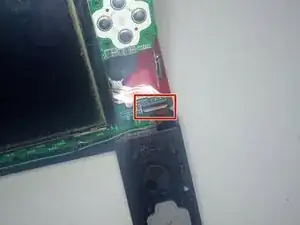

Con attenzione ma applicando una leggere forza, utilizza un paio di pinzette per tirare e scollegare il cavo a nastro in corrispondenza della cerniera dal fermo.
-
-
-

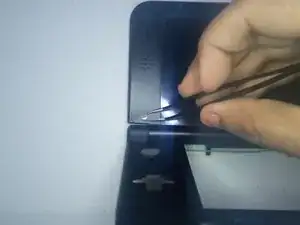

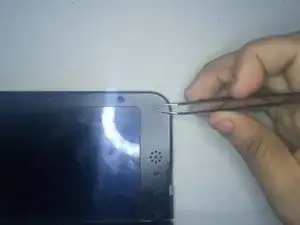

Usa un paio di pinzette per togliere i quadratini di gomma da ciascun angolo dello schermo anteriore.
-
-
-

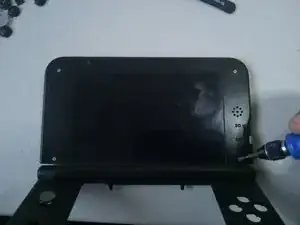

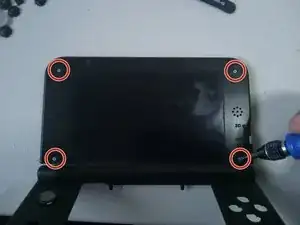

Rimuovi le quattro viti da 4,3 mm dallo schermo superiore utilizzando un cacciavite Phillips #00.
-
-
-

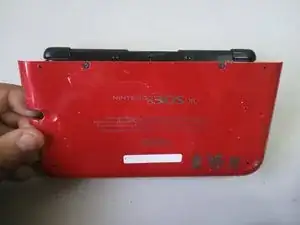

Usa le mani per rimuovere il coperchio superiore spingendolo orizzontalmente lontano dai cardini, in modo da non rompere i ganci di plastica.
-
-
-

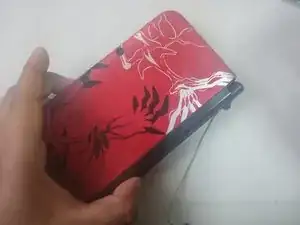

Capovolgi il 3DS XL sottosopra e trova la cerniera in alto a sinistra.
-

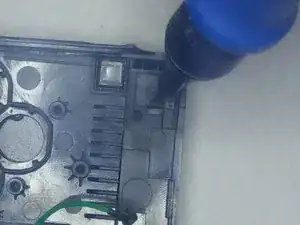

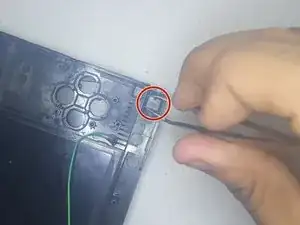

Nella piccola apertura, usa un piccolo strumento di apertura per spingere il piccolo pezzo di plastica bianca verso l'altra cerniera.
-
-
-

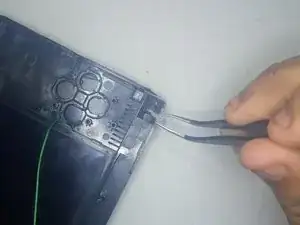

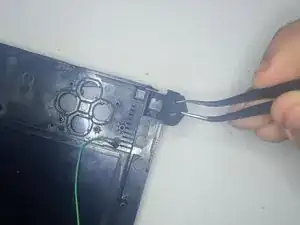

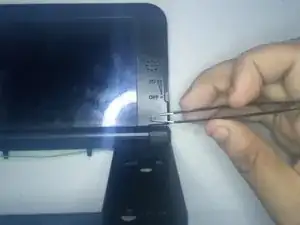

Usa un paio di pinzette per togliere il piccolo pezzo di plastica nera che copre la cerniera.
-
-
-
Usa un paio di pinzette per rimuovere il piccolo pezzo di plastica trasparente dalla cerniera.
-
A questo punto potete rimuovere con le mani la cornice inferiore dalla cerniera sinistra.
-
-
-

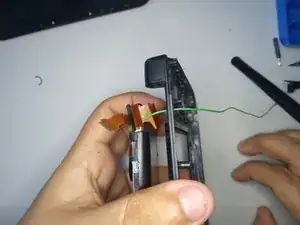

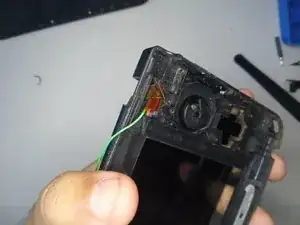

In corrispondenza del cardine in alto a destra, usa le mani per far scorrere con attenzione i cavi a nastro attraverso un piccolo spazio accanto al cardine per rimuoverli dal telaio inferiore.
-
-
-

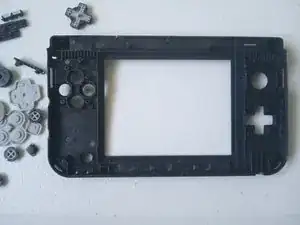

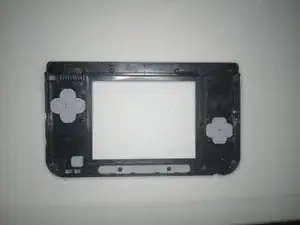

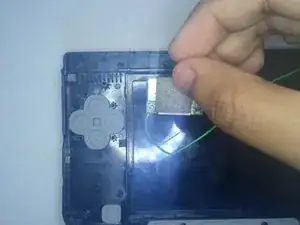

Usa le dita per rimuovere tutti i pulsanti e le coperture in gomma dal vecchio telaio e posizionarli nel nuovo telaio.
-
Per rimontare il tuo dispositivo, segui queste istruzioni al contrario.
