Sostituzione dei pad termici e della pasta termica per Gigabyte GeForce RTX 2070 Super

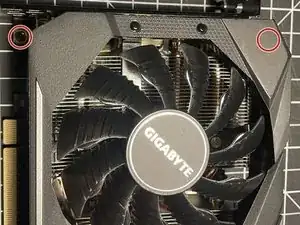

Utilizzando un cacciavite a croce numero 1, rimuovi le due viti sotto il coperchio della ventola.

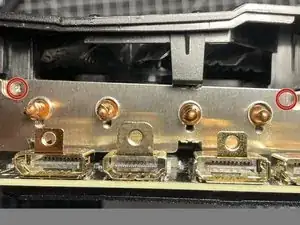

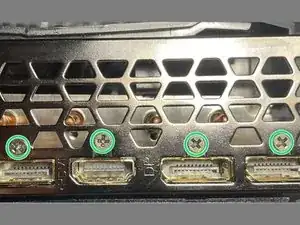

Gira la scheda video in modo che siano visibili le porte del display.

Rimuovi le quattro viti utilizzando un cacciavite a croce numero 0.

Utilizzando un cacciavite a croce numero 0, rimuovi le due viti che tengono il coperchio della ventola al dissipatore di calore. Poi, gira la scheda e rimuovi le stesse due viti dall'altro lato della scheda.

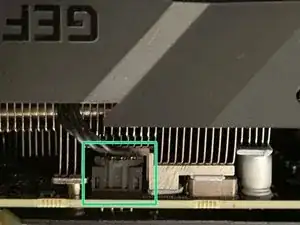

Scollega i due connettori della ventola dalla scheda video.

Separa il coperchio della ventola dalla scheda video.

Gira la scheda in modo che la piastra posteriore sia rivolta verso l'alto.

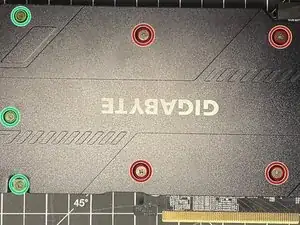

Utilizzando un cacciavite a croce numero 0, rimuovi le quattro viti con molle dalla piastra posteriore.

Utilizzando un cacciavite a croce numero 0, rimuovi le tre viti rimanenti dalla piastra posteriore.

Gira nuovamente la scheda e rimuovi con attenzione il dissipatore di calore dalla scheda.

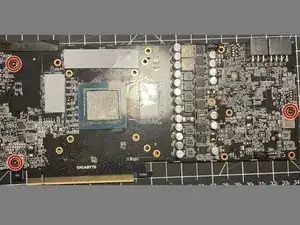

Utilizzando un cacciavite a croce numero 0, rimuovi le tre viti dalla parte anteriore della scheda.

Rimuovi con attenzione la piastra posteriore dalla scheda.

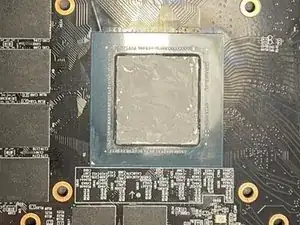

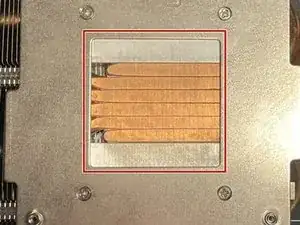

Utilizzando alcool isopropilico al 90% o superiore e cotton fioc, rimuovi con attenzione tutta la vecchia pasta termica dal dissipatore di calore e dalla CPU.

Assicurati di rimuovere completamente eventuali residui della vecchia pasta termica.

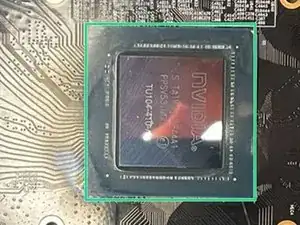

Utilizzando una pasta termica di alta qualità, come la Thermalright TF thermal paste, applica con attenzione una piccola quantità sulla scheda video.

Utilizza uno spalmatore sottile o uno strumento simile a una carta di credito per distribuire uniformemente la pasta termica sulla scheda, assicurandoti che non vi siano eccessi che fuoriescono dal bordo.

Riscaldare la pasta termica in acqua calda può aiutare a distribuirla più uniformemente.

Rimuovi i vecchi pad termici e pulisci i chip VRAM con alcool isopropilico al 90%.

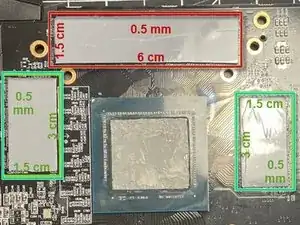

Utilizzando il pad termico da 0,5 mm, posiziona una striscia misurata 6 cm x 1,5 cm lungo la parte superiore della VRAM.

Utilizzando il pad termico da 0,5 mm, posiziona due strisce, misurate 3 cm x 1,5 cm, lungo la VRAM su entrambi i lati della CPU.

Rimuovi i vecchi pad termici e pulisci il dissipatore di calore con alcool isopropilico al 90%.

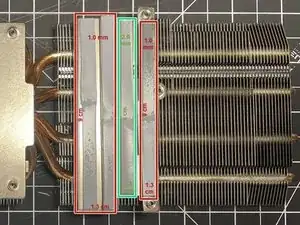

Utilizzando il pad termico da 1,0 mm, posiziona tre strisce, misurate 9 cm x 1,3 cm, lungo il dissipatore di calore come indicato in rosso.

Utilizzando il pad termico da 2,0 mm, posiziona una striscia misurata 9 cm x 1,3 cm, lungo il dissipatore di calore come indicato in verde.

Rimuovi i vecchi pad termici e pulisci la piastra posteriore con alcool isopropilico al 90%.

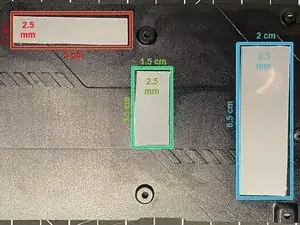

Utilizzando il pad termico da 2,5 mm, posiziona una striscia misurata 5 cm x 1 cm sulla piastra posteriore come indicato in rosso.

Utilizzando il pad termico da 2,5 mm, posiziona una striscia misurata 3,5 cm x 1,5 cm sulla piastra posteriore come indicato in verde.

Utilizzando il pad termico da 2,5 mm, posiziona una striscia misurata 6,5 cm x 1,5 cm sulla piastra posteriore come indicato in blu.
