Introduzione
Utilizza questa guida per sostituire un display LCD interno difettoso o rotto per il Garmin Edge 530 (identificato dal numero di parte 010-02060-00).
L'assemblaggio del display LCD è composto dal pannello di vetro (comunemente chiamato schermo), uno strato digitalizzatore e il componente LCD che utilizza una retroilluminazione per fornire luce che poi attraversa un elemento di cristallo per polarizzare la luce e creare pixel. Il display potrebbe aver bisogno di essere sostituito se lo schermo è crepato o rotto, influenzando l'assemblaggio del display. Oppure, se lo schermo rimane nero o vuoto, indicando problemi con i collegamenti al display o ai componenti dell'LCD stesso.
In questa guida, dovrai sollevare il pannello di vetro con un metallo spudger. È importante notare il potenziale rischio di vetro rotto durante l'apertura dello schermo dal coperchio posteriore. Dopo questo passaggio, utilizza utensili sicuri da ESD (scariche elettrostatiche) per evitare danni al resto del dispositivo e proteggerlo dalle scariche elettrostatiche.
Strumenti
Ricambi
-
-

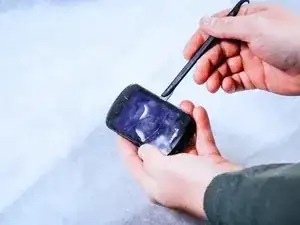

Inserisci il metal spudger tra il bordo dello schermo del dispositivo e il coperchio posteriore.
-
Inizia a fare leva lungo il perimetro tra lo schermo del dispositivo e il coperchio posteriore.
-
-
-
Utilizza il metallo spudger a forma di lancia per sollevare il bordo dello schermo e inizia a separarlo dal coperchio posteriore.
-
-
-
Stacca il nastro adesivo che tiene giù i cavi a nastro arancioni con il metallo spudger a forma di lancia.
-
-
-

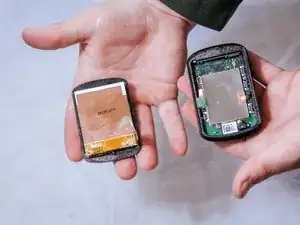

Stacca completamente lo schermo dal coperchio posteriore disconnettendo i cavi a nastro arancioni.
-
Per riassiemare il tuo dispositivo, segui queste istruzioni in ordine inverso per collegare il nuovo display LCD.
2 commenti
Thanks for the instructions!
I didn't have a spudger, so I used a small knife instead.
For the assembly: when you put the new screen on the hardest part is the connection of the cable to the small socket of the back plate.
Also don't forget to put on some glue to the edges of the screen. In that way it stays better in place and is more water resistant.
worked well for me. Got screen off ebay from US seller. The glue was a little tough to get the old screen out. Ended up destroying it completely in the process, which was ok of course. Try to scrape as much of the old glue off as you can. New screen went in fine. Used a little glue to keep it in.
